Замена задней камеры Samsung Galaxy S6

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие слота для SIM-карты на стороне кнопки питания.

Нажмите, чтобы извлечь лоток SIM-карты.

Не нажимайте слишком сильно, иначе можно повредить лоток SIM-карты.

Извлеките лоток SIM-карты из телефона.

Рекомендуем очистить микроволновую печь перед продолжением, так как загрязнения на дне могут пристать к нагревательной накладке.

Поместите нагревательную накладку в центр микроволновой печи.

Для микроволновых печей с поворотным столом: убедитесь, что диск свободно вращается. Если нагревательная накладка заклинит, она может перегреться и сгореть.

Нагрейте нагревательную накладку в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи, может потребоваться больше или меньше времени. Нагревательная накладка считается нагретой достаточно, когда она едва горячая на ощупь.

Во время всего процесса ремонта по мере остывания нагревательной накладки повторно подогревайте её в микроволновой печи на тридцать секунд за раз.

Остерегайтесь чрезмерного перегрева нагревательной накладки во время ремонта. Перегрев может привести к её разрыву. Не подвергайте нагреванию выше 100 °C (212 °F).

Никогда не прикасайтесь к нагревательной накладке, если она раздулась.

Если накладка ещё слишком горячая в центре, продолжайте использовать её, пока она окончательно не остынет, перед повторным нагревом. Правильно разогретая накладка остаётся тёплой до 10 минут.

Достаньте нагревательную накладку из микроволновой печи, держа её за один из двух плоских концов, чтобы избежать прикосновения к горячему центру.

Накладка будет очень горячей, поэтому будьте осторожны при обращении с ней. При необходимости воспользуйтесь прихваткой.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть накладку в кипящей воде.

Наполните кастрюлю или сковороду водой, достаточной для полного погружения накладки.

Доведите воду до кипения. Выключите нагрев.

Поместите накладку в горячую воду на 2–3 минуты. Убедитесь, что она полностью погружена в воду.

Достаните нагретую накладку из воды с помощью щипцов.

Тщательно высушите накладку полотенцем.

Накладка будет очень горячей, поэтому держите её только за торцевые части.

Ваша накладка готова к использованию! Если потребуется её повторно нагреть, снова доведите воду до кипения, выключите нагрев и поместите накладку в воду на 2–3 минуты.

Вскрытие телефона нарушит его водонепроницаемые уплотнения. Приготовьте перед началом ремонта новый клей, или будьте осторожны с воздействием жидкостей, если соберёте телефон без замены клея.

Если стекло повреждено, наклейте прозрачный скотч на всю панель, чтобы удержать его во время процесса снятия.

Положите разогретую накладку на заднюю панель примерно на две минуты, чтобы ослабить клей по краю стекла.

Возможно, вам потребуется несколько раз повторно нагревать и наносить накладку, чтобы достаточно прогреть телефон. Следуйте инструкциям по использованию накладки, чтобы не перегреть устройство.

Переместите накладку, чтобы нагреть оставшуюся часть панели ещё на две минуты.

Можно также использовать фен, термофен или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор чувствительны к перегреву.

Как только заднее стекло станет тёплым на ощупь, прикрепите присоску к нижнему краю стекла.

Потяните присоску вверх, чтобы образовался небольшой зазор под задним стеклом, и вставьте в него лопатку.

При желании, после вставки лопатки можно добавить несколько капель изопропилового спирта в зазор, чтобы ослабить клей на последующих шагах.

Проведите лопаткой вдоль нижнего края телефона, разрезая клей, которым зафиксировано заднее стекло.

После этого можно оставить лопатку на месте и взять вторую для выполнения следующего шага. Оставленная в зазоре лопатка поможет предотвратить повторное приклеивание клея, который уже был разрезан.

При необходимости повторно нагревайте заднюю панель, чтобы клей не успел остыть и затвердеть.

Повторите процедуру нагрева и разрезания клея для трёх оставшихся сторон телефона.

Оставляйте по одной лопатке под каждым краем, чтобы клей не успел снова сцепиться.

Используйте лопатку, чтобы разрезать остатки клея.

Снимите заднее стекло.

Установка нового заднего стекла:

Используйте пинцет, чтобы удалить остатки клея с корпуса телефона.

Очистите поверхности для склеивания высококонцентрированным изопропиловым спиртом (не менее 90%) и безворсовой салфеткой. Протирайте только в одном направлении, без возвратных движений. Это поможет подготовить поверхность под новый клей.

Снимите защитную пленку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к устройству.

Если Вы устанавливаете старое заднее стекло или стекло без предварительно нанесенного клея, следуйте этой инструкции.

Выкрутите тринадцать винтов 3,5 мм с крестообразным шлицем Phillips #00, крепящих среднюю раму к корпусу телефона.

Перед выполнением этого шага убедитесь, что вы досылаете лоток для SIM-карты.

Крепко удерживайте край средней рамы.

Поднимите среднюю раму, одновременно надавливая на аккумулятор, чтобы отделить её от остальной части телефона.

При поднятии рамы будьте осторожны, чтобы не зацепить её за разъём для наушников или порт зарядки.

После частичного отделения средней рамы аккуратно введите инструмент для вскрытия и обойдите им по краю корпуса, чтобы отделить верхнюю часть рамы.

Не допускайте случайного введения инструмента между стеклом и дисплеем.

Чтобы не повредить разъём для наушников, сначала удалите верхнюю часть средней рамы, затем аккуратно сдвиньте раму вниз, освобождая её от разъёма.

При затруднённом отделении средней рамы может потребоваться нагрев и использование устройства iOpener для того, чтобы размягчить клей дисплея.

Поднимите среднюю раму и отделите её от остальной части телефона.

Используйте плоский конец лопатки, чтобы отсоединить разъём аккумулятора от его гнезда на материнской плате.

Используйте заострённый конец лопатки, чтобы отсоединить разъёмы кабеля антенны Bluetooth и Wi-Fi от их гнёзд на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить разъём кнопки Home.

Используйте плоский конец лопатки, чтобы отсоединить кабель блока дисплея от материнской платы.

Отсоедините разъём кабеля блока динамика для разговора от материнской платы.

Поднимите конец материнской платы со стороны камеры, чтобы отделить её от рамы дисплея.

При поднятии платы может потребоваться отвести в сторону некоторые ленточные кабели. Если плата плохо поднимается, убедитесь, что она полностью отсоединена и не зацеплена за кабели.

Не удаляйте материнскую плату полностью — она всё ещё соединена с дочерней платой ленточным кабелем, который находится на обратной стороне материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить разъём ленточного кабеля дочерней платы от его гнезда на обратной стороне материнской платы.

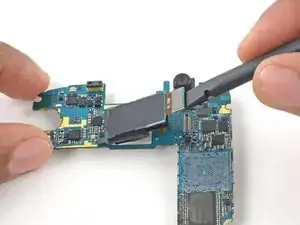

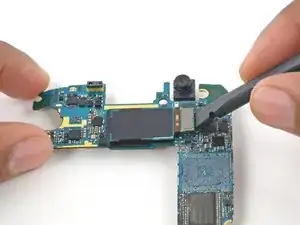

Используйте плоский конец лопатки, чтобы отсоединить разъём задней камеры от его гнезда на материнской плате.

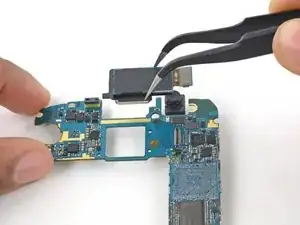

Снимите заднюю камеру.
