Замена платы ввода-вывода OnePlus Nord N200

Из-за своей поверхности присоска не удержится на заднем стекле телефона. Требуется тонкий режущий инструмент.

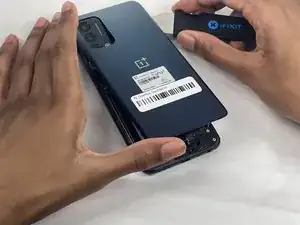

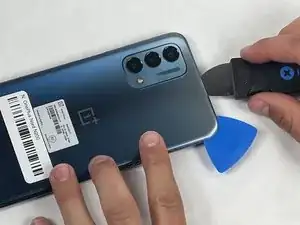

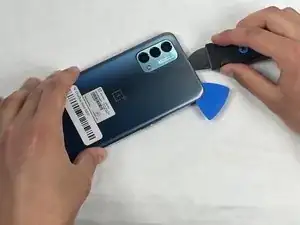

Вставьте джимми в зазор между задним стеклом и рамкой по нижнему краю телефона, чтобы создать отверстие.

Для этого может потребоваться некоторое усилие.

Оставьте джимми на месте на несколько секунд, чтобы клей не склеился повторно.

Вставьте пластиковую лопатку iFixit в зазор, который вы создали джимми.

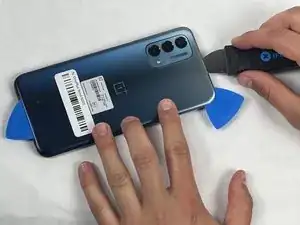

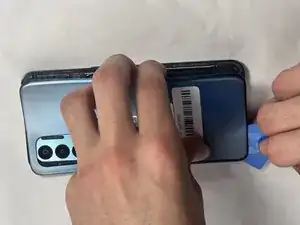

Проведите джимми вдоль корпуса телефона, чтобы разрезать клей.

Вставьте вторую пластиковую лопатку iFixit в месте, которое вы разрезали, чтобы удерживать зазор открытым.

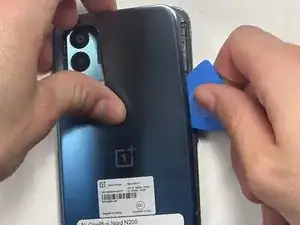

Проведите пластиковую лопатку iFixit вдоль верхнего края, чтобы разрезать клей.

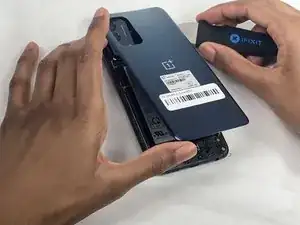

Начните поддевать заднюю панель, чтобы снять её с телефона.

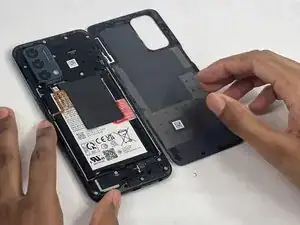

Снимите заднюю крышку.

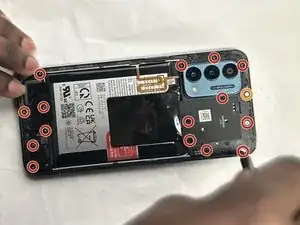

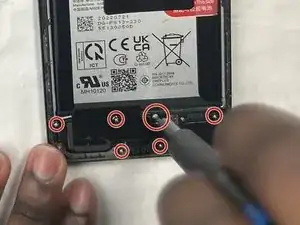

С помощью отвертки Phillips #00 отвинтите шестнадцать винтов длиной 3,6 мм, фиксирующих среднюю рамку.

Оранжевый круг обозначает скрытый винт, который также нужно выкрутить. (С первого взгляда он может не выглядеть как винт).

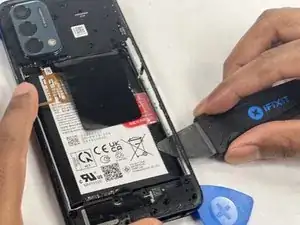

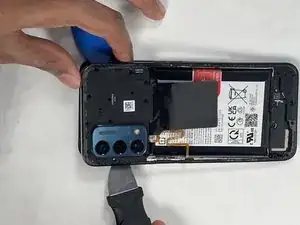

Осторожно вставьте джимми, чтобы создать зазор между средней рамкой и верхней частью компонентов в нижнем корпусе.

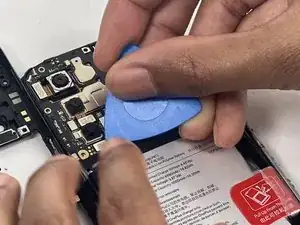

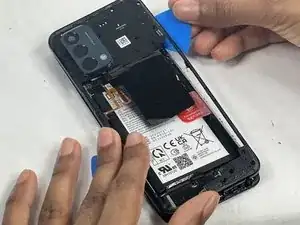

Проведите пластиковую лопатку вокруг края средней рамки, чтобы разрезать клей.

Используйте джимми, чтобы отстранить среднюю рамку телефона.

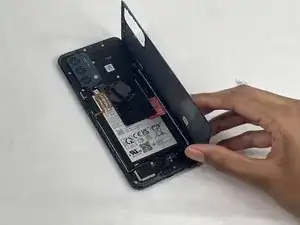

Доведите снятие средней рамки до конца руками, чтобы полностью освободить её от телефона.

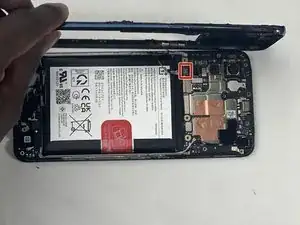

Осторожно следите за кабелем датчика отпечатков пальцев при снятии задней панели, он всё ещё подключён. При неосторожном обращении он может быть повреждён.

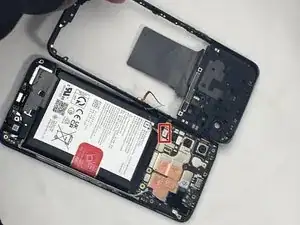

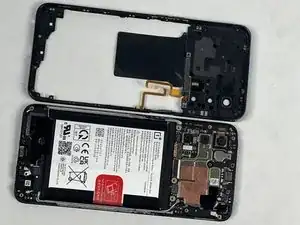

Снимите среднюю рамку с телефона и отложите её в сторону.

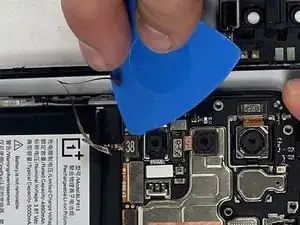

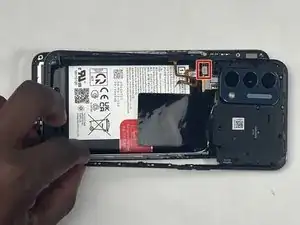

Поместите лопатку или пластиковый инструмент под край разъёма и подденьте вверх, чтобы отключить соединитель кабеля датчика отпечатков.

Отведите кабель датчика отпечатков в сторону вместе со средней рамкой.

Снимите среднюю рамку.

Перед началом ремонта убедитесь, что аккумулятор отключен от цепи питания, чтобы избежать повреждения телефона.

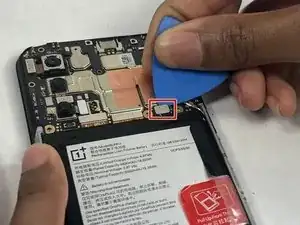

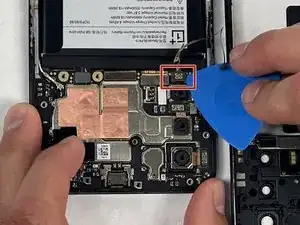

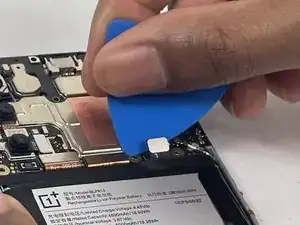

Поместите лопатку или пластиковую лопатку под край разъёма и подденьте прямо вверх, чтобы отключить аккумулятор.

Убедитесь, что вы поддеваете под край самого разъёма, а не под гнездо на плате. В противном случае вы рискуете навсегда повредить гнездо.

Работайте осторожно: не поддевать и случайно не соскребать мелкие поверхностно-монтируемые компоненты на плате.

Чтобы подключить обратно, аккуратно выровняйте разъём над его гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить разъём. Если возникают проблемы, переставьте его и попробуйте снова.

Не нажимайте на середину широких разъёмов, пока они полностью не сели. При несоосном соединении разъёма или контактных пинов они могут согнуться или сломаться, что приведёт к необратимому повреждению.

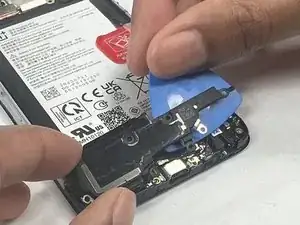

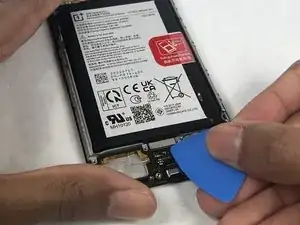

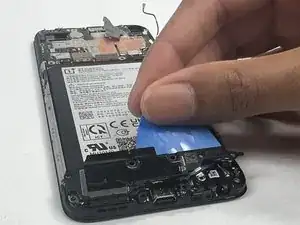

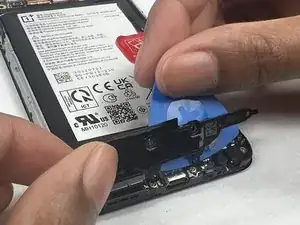

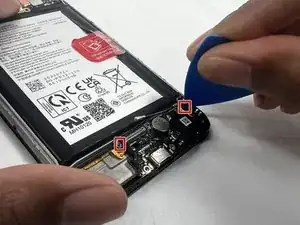

Вставьте пластиковую лопатку iFixit под корпус динамика.

Поднимите лопатку, чтобы вынуть корпус динамика из лотка.

Корпус динамика должен легко выйти. Если нет, проверьте, не пропустили ли вы винт.

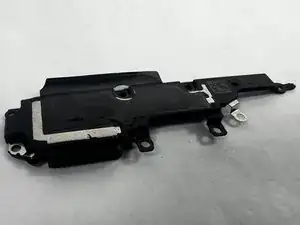

Снимите корпус динамика.

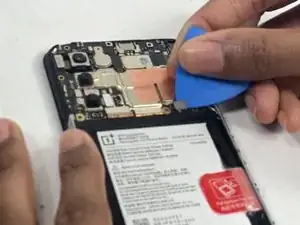

Поместите лопатку или инструмент для вскрытия под кромку разъёма и поднимите строго вверх, чтобы отключить аккумулятор.

Убедитесь, что поддеваете именно под кромку самого разъёма, а не под гнездо на плате. В противном случае вы рискуете безвозвратно повредить гнездо.

Работайте аккуратно: не поддёргивайте и случайно не царапайте мелкие поверхностно-монтированные компоненты на плате.

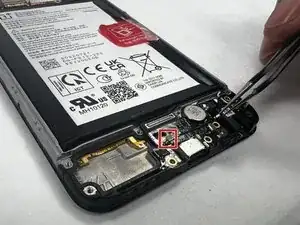

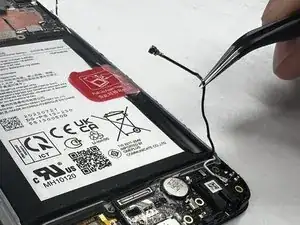

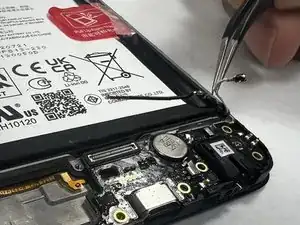

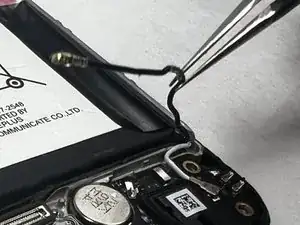

Чтобы отключить чёрный коаксиальный разъём, подденьте тонким антистатическим инструментом для поддёма или изогнутыми пинцетом металлическую шейку (как можно ближе к головке) и поднимите строго вверх от платы.

Начинайте с чёрного коаксиального разъёма — его безопаснее отключать первым.

При работе с такими разъёмами важно всегда поднимать головку строго вверх. При поддевании под углом вы рискуете отломать гнездо вместе с платой.

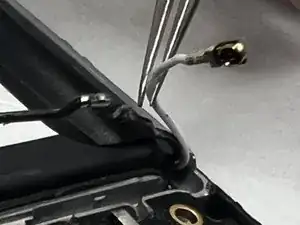

Подденьте тонким антистатическим инструментом для поддёма или изогнутыми пинцетом металлическую шейку белого коаксиального разъёма (как можно ближе к головке) и поднимите строго вверх от платы.

При работе с такими разъёмами важно всегда поднимать головку строго вверх. При поддевании под углом вы рискуете отломать гнездо вместе с платой.

Повторное подключение этих разъёмов может быть сложным. Удерживайте разъём пинцетом над его гнездом и аккуратно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переставьте головку и попробуйте снова.

Не пытайтесь силой вдавить разъём на место — вы можете его безвозвратно повредить.

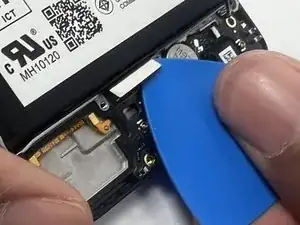

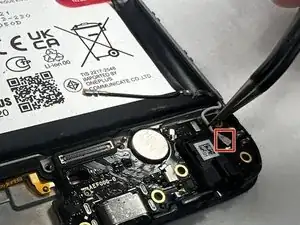

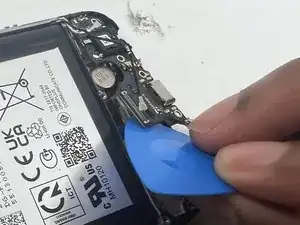

Вставьте инструмент для вскрытия iFixit под любую сторону платы ввода/вывода.

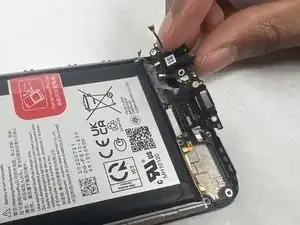

Используйте инструмент для вскрытия или лопатку, чтобы поддеть плату ввода/вывода и вынуть её из корпуса.

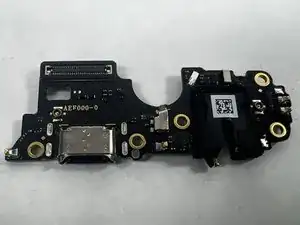

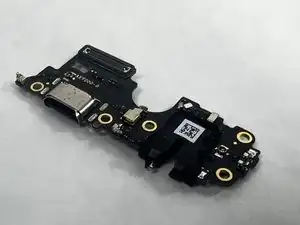

Снимите плату ввода/вывода.
