Замена материнской платы OnePlus Nord N200

Из-за структуры поверхности присоска не удержится на заднем стекле телефона. Понадобится тонкий лезвийный инструмент.

Вставьте лопатку в зазор между задним стеклом и рамкой корпуса в нижней части телефона, чтобы создать щель.

Для этого может потребоваться приложить усилие.

Оставьте лопатку на месте на несколько секунд, чтобы клей не успел вновь сцепиться.

Вставьте пластиковую медиатор-щуп iFixit в образовавшийся зазор.

Проведите лопатку по периметру телефона, чтобы разрезать клей.

Вставьте второй медиатор в месте, где вы уже разрезали клей, чтобы удерживать разрез раскрытым.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Начните поддевать заднюю панель, чтобы снять её с телефона.

Снимите заднюю крышку.

Отверткой Phillips #00 отверните шестнадцать винтов длиной 3,6 мм, фиксирующих среднюю рамку.

Оранжевый круг отмечает спрятанный винт, который также нужно выкрутить. (На первый взгляд он может выглядеть не как винт).

Осторожно вставьте лопатку, чтобы создать зазор между средней рамкой и верхними компонентами в нижней части корпуса.

Проведите медиатором по краю средней рамки, чтобы разрезать клей.

Используйте лопатку, чтобы поддеть и снять среднюю рамку телефона.

Довершите снятие средней рамки руками.

Следите за кабелем сканера отпечатков пальцев при снятии заднего поддона — он всё ещё подключён. При неосторожном обращении он может быть повреждён.

Снимите среднюю рамку с телефона и отложите в сторону.

Подденьте коннектор сканера отпечатков лопаткой или инструментом для вскрытия и аккуратно поднимите вверх, чтобы отключить его.

Отведите кабель сканера отпечатков в сторону вместе с средней рамкой.

Снимите среднюю рамку.

Перед началом ремонта убедитесь, что аккумулятор отключён от питания, чтобы не повредить телефон.

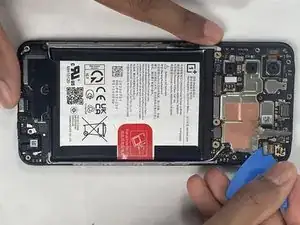

Подденьте лопаткой или медиатором край коннектора и поднимите вверх, чтобы отключить аккумулятор.

Поддёргивайте именно под край самого коннектора, а не под разъём на плате. В противном случае вы рискуете навсегда повредить разъём.

Работайте аккуратно: не поддёргивайте и случайно не соскребайте мелкие поверхностно-монтированные компоненты на плате.

Для повторного подключения совместите коннектор с его гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь насильно вдавить коннектор. Если возникают трудности, поправьте его положение и попробуйте снова.

Не нажимайте на середину широких коннекторов до тех пор, пока они полностью не сели. При смещении коннектора или контактов они могут погнуться или сломаться, что приведёт к необратимому повреждению.

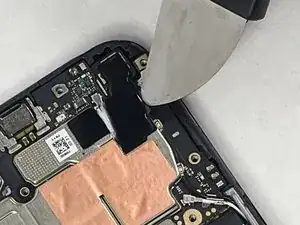

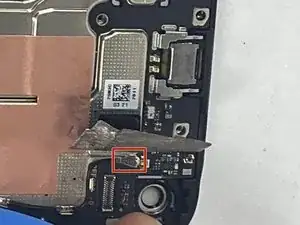

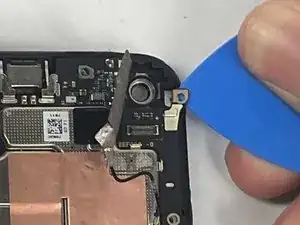

Подденьте ленту, закрывающую фронтальную камеру, лопаткой или медиатором.

С помощью пинцета или руками снимите оставшуюся ленту.

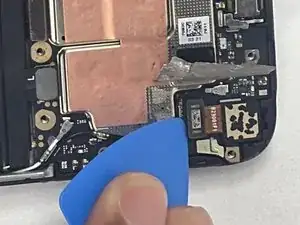

Подденьте лопатку или инструмент для вскрытия под край разъёма и поднимите строго вверх, чтобы отключить фронтальную камеру от материнской платы.

Убедитесь, что поддевание выполняется под краем самого разъёма, а не под гнездом на плате. В противном случае вы рискуете навсегда повредить гнездо.

Работайте осторожно: не поддёргивайте и случайно не соскребайте мелкие поверхностно-монтируемые компоненты на плате.

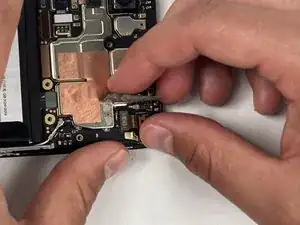

Для повторного подключения аккуратно совместите разъём с его гнездом и прижмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить разъём. Если возникают трудности, переставьте разъём и попробуйте снова.

Не нажимайте на середину широких разъёмов, пока они полностью не сели на место. При смещении разъём или контакты под ним могут согнуться или сломаться, вызвав необратимое повреждение.

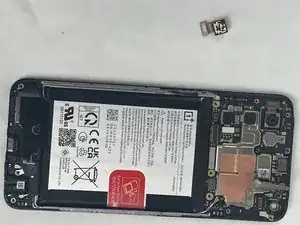

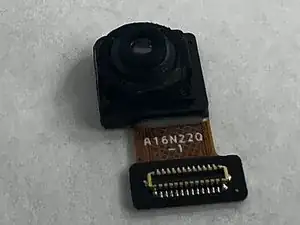

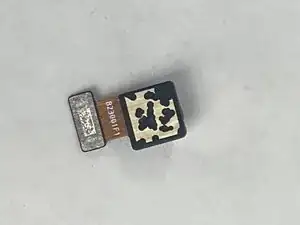

Снимите фронтальную камеру.

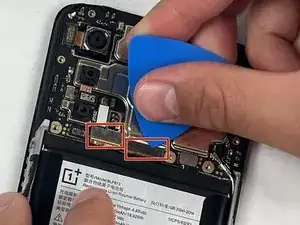

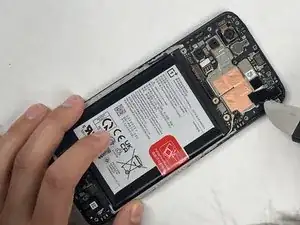

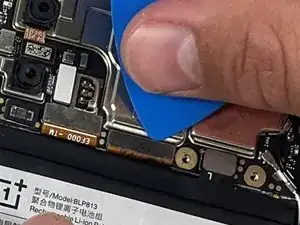

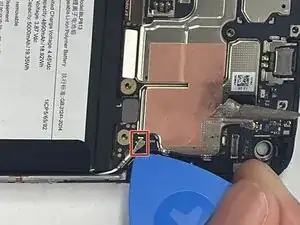

Подденьте медиатором для вскрытия или лопаткой край двух защёлкивающихся разъёмов и поднимите строго вверх, чтобы их отключить.

Убедитесь, что поддевание выполняется под краем самого разъёма, а не под гнездом на плате. В противном случае вы рискуете навсегда повредить гнездо.

Работайте осторожно: не поддёргивайте и случайно не соскребайте мелкие поверхностно-монтируемые компоненты на плате.

Для повторного подключения аккуратно совместите разъём с его гнездом и прижмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить разъём. Если возникают трудности, переставьте разъём и попробуйте снова.

Не нажимайте на середину широких разъёмов, пока они полностью не сели на место. При смещении разъём или контакты под ним могут согнуться или сломаться, вызвав необратимое повреждение.

Чёрный коаксиальный разъём должен быть отключён первым, так как он является заземляющим разъёмом.

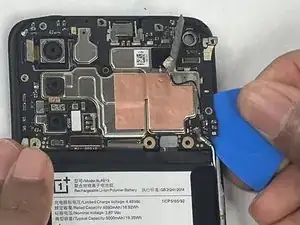

Отогните ленту в верхнем правом углу телефона, чтобы открыть чёрный коаксиальный кабель.

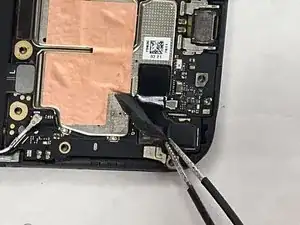

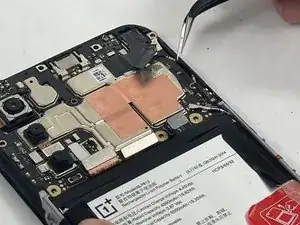

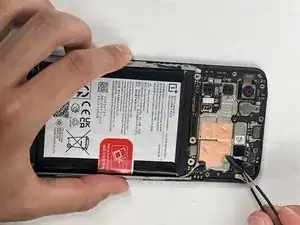

Чтобы отсоединить чёрный коаксиальный кабель, подведите тонкий антистатический инструмент для поддёма или изогнутые пинцеты под металлическую шейку разъёма (как можно ближе к головке) и поднимите строго вверх от платы.

При работе с этими разъёмами важно всегда поднимать головку строго вверх. Если поддёргивать под углом, вы рискуете оторвать гнездо от платы.

Повторное подключение может быть сложным. Используйте пинцет, чтобы зафиксировать разъём над гнездом, и аккуратно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переставьте головку и попробуйте снова.

Не пытайтесь силой вдавить разъём, иначе вы можете навсегда его повредить.

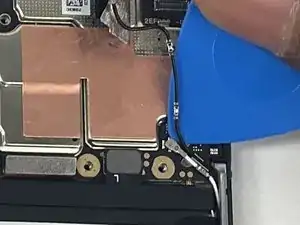

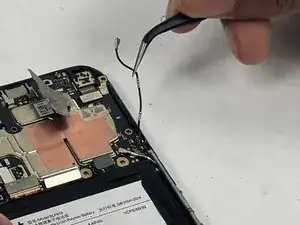

Подведите тонкий антистатический инструмент для поддёма или изогнутые пинцеты под металлическую шейку белого коаксиального разъёма и поднимите строго вверх от платы.

Используйте пинцет, чтобы отвести белый коаксиальный разъём от платы.

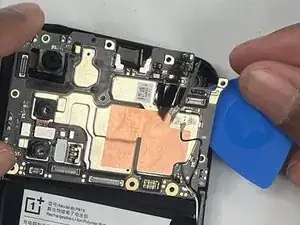

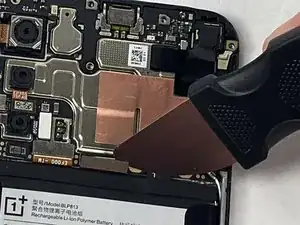

Вставьте медиатор или лопатку под золотую клипсу в правом верхнем углу телефона, чтобы отщёлкнуть материнскую плату.

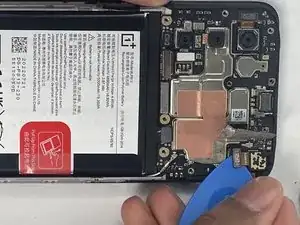

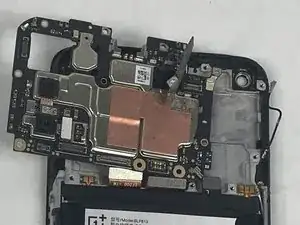

Подведите медиатор под край материнской платы, чтобы начать её извлечение.

Убедитесь, что все провода и кабели разъёмов отключены, прежде чем снимать материнскую плату.

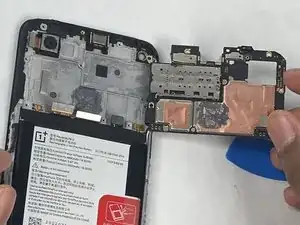

Извлеките материнскую плату из корпуса.

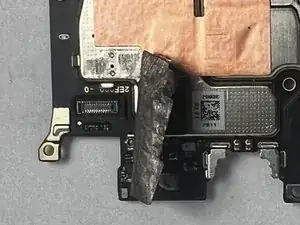

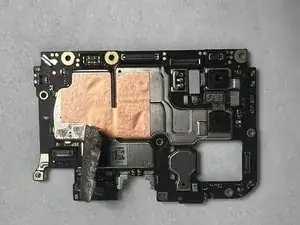

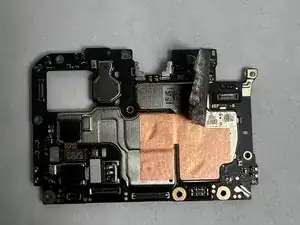

Снимите материнскую плату.
