Замена микрофона BLU Vivo One Plus

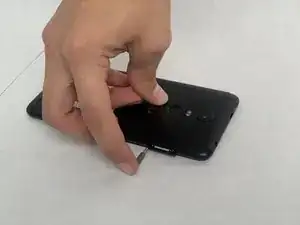

Используйте инструмент для извлечения SIM-карты, чтобы вынуть лоток SIM-карты из телефона.

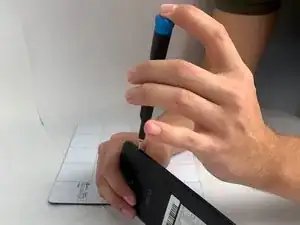

Отвинтите крестовой отвёрткой Phillips 000 металлический винт длиной 1,5 мм, расположенный внутри зазора лотка SIM-карты.

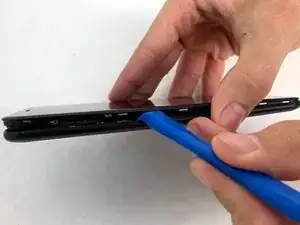

Возьмите пластиковый инструмент для вскрытия и проведите им под всей стыковой линией, разделяющей экран и пластиковую заднюю панель телефона.

Заденьте пластиковый инструмент под заднюю крышку и медленно подденьте, чтобы отделить две части.

На этом этапе потребуется значительная сила, может создаться впечатление, что корпус треснет, но продолжайте поддевать, пока задняя крышка не отслоится.

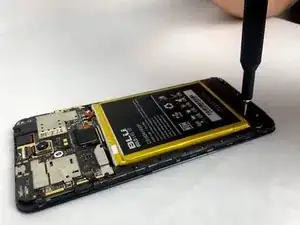

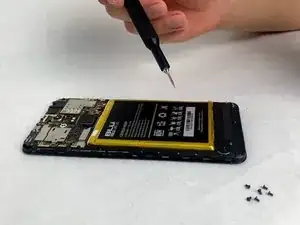

Отвинтите крестовой отвёрткой Phillips 000 четырнадцать винтов длиной 1,5 мм, крепящих пластиковую защитную крышку к телефону.

После удаления винтов серебряный металлический кронштейн у верхнего левого угла батареи отпадёт. Сохраните его для последующей сборки.

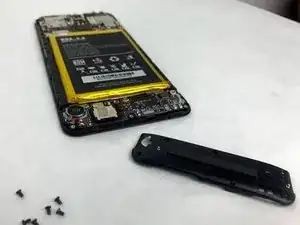

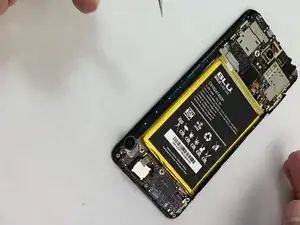

После снятия винтов необходимо удалить нижнюю пластиковую крышку, чтобы получить доступ к остальной части внутренностей телефона.

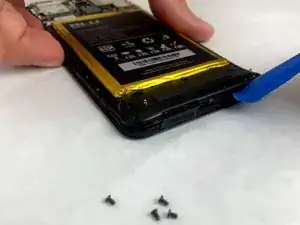

Пластиковая крышка должна легко сниматься пальцами, но при необходимости можно использовать лопатку или инструмент для вскрытия.

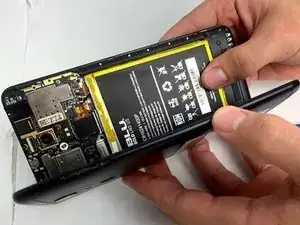

Снимайте крышку за её боковые части, чтобы облегчить процедуру удаления.

Снимите две синие полоски ленты на нижней части батареи.

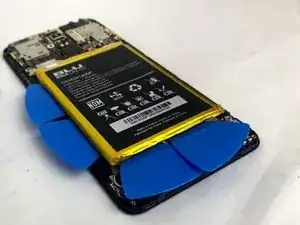

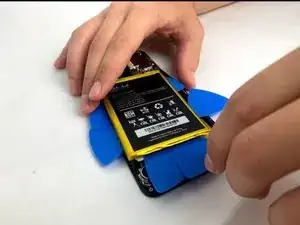

После снятия синих полосок аккуратно подденьте пластиковыми медиаторами батарею и найдите полоски клея.

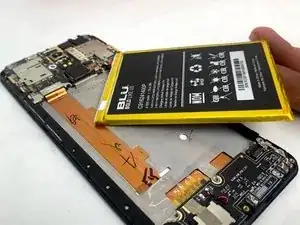

Используйте медиаторы так, чтобы одновременно приподнимать батарею и соскребать клей с батареи или корпуса. Будьте осторожны, чтобы не согнуть и не повредить батарею — она в конечном итоге извлечётся из корпуса.

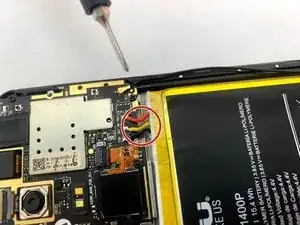

Отпаять три провода (красный, жёлтый, чёрный), соединяющие батарею с платой в правом верхнем углу. Используйте приведённую ссылку, чтобы безопасно отпаять батарею. Ссылка на видеоруководство по выпаиванию.

Также можно прочитать руководство Как паять и выпаивать соединения для получения дополнительной информации о пайке.

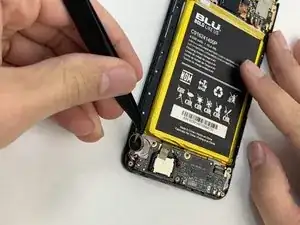

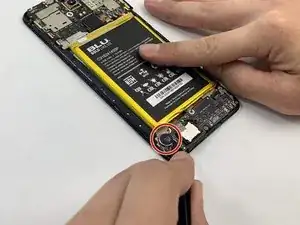

Используя медиатор для вскрытия или концевые пинцеты, аккуратно подденьте и приподнимите микрофон от подрамника.

На тыльной стороне микрофона нанесён клей, поэтому будет ощущаться значительное сопротивление.

После отделения от подрамника микрофон можно распаять и установить запасную деталь. Нажмите здесь, чтобы увидеть, как паять.
