Замена камеры BLU Vivo One Plus

Используйте инструмент для извлечения SIM-карты, чтобы вынуть лоток SIM-карты из телефона.

С помощью отвертки Phillips 000 выкрутите металлический винт 1,5 мм, расположенный внутри зазора лотка SIM-карты.

Используйте пластиковый инструмент для вскрытия и проведите им под по́лной линией, разделяющей экран и пластиковую заднюю панель телефона.

Зафиксируйте пластиковый инструмент под задней крышкой и используйте его, чтобы медленно разделить две части.

На этом шаге потребуется значительная сила, и может показаться, что устройство вот-вот треснет, но продолжайте тянуть, пока задняя крышка не отойдёт.

С помощью отвертки Phillips 000 отвинтите 14 винтов 1,5 мм, которые крепят пластиковую защитную крышку к телефону.

При снятии винтов серебряная металлическая планка у верхнего левого угла аккумулятора может отвалиться. Сохраните её для последующей сборки.

После снятия винтов нужно снять нижнюю пластиковую крышку, чтобы открыть остальную часть внутренностей телефона.

Пластиковая крышка должна легко сниматься пальцами, но для её удаления могут понадобиться лопатка или монтажная пластина.

Снимайте крышку за её боковые части, чтобы упростить процесс удаления.

Снимите две синие полоски клейкой ленты на нижней части аккумулятора.

После удаления синей ленты аккуратно подденьте аккумулятор пластиковыми медиаторами и найдите полоски клея.

Используйте медиаторы так, чтобы одновременно приподнимать аккумулятор и соскребать клей, отделяя его от аккумулятора или корпуса телефона. Будьте осторожны, чтобы не сгибать и не повредить аккумулятор — он в конце концов выйдет из посадочного места.

Отпа́йте три провода (красный, жёлтый, чёрный), которые соединяют аккумулятор с материнской платой в правом верхнем углу. Используйте предоставленную ссылку, чтобы безопасно отпаять аккумулятор. Ссылка на видео по выпаиванию.

Вы также можете прочитать руководство Как паять и выпаивать соединения для получения дополнительной информации о пайке соединений.

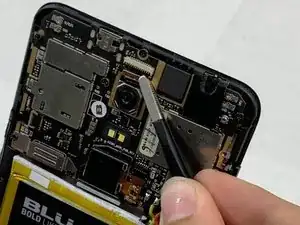

Используя плоские тупые пинцеты, захватите чёрную и коричневую плёнку, зажатую в пазе под чёрным фиксирующим выступом, который соединяет камеру с корпусом телефона.

Аккуратно тяните тупыми пинцетами с каждой стороны чёрно-коричневой плёнки, пока она не выйдет из-под выступа. Делайте это медленно, чтобы не порвать плёнку.

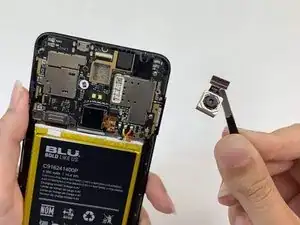

Удерживая плёнку, оттяните её от телефона, чтобы извлечь камеру из её корпуса.

Держите новую камеру за её коричневую плёнку с помощью тупых пинцетов.

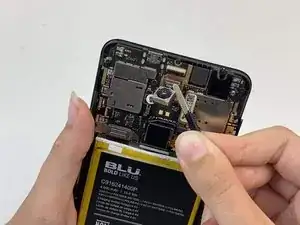

С помощью тупых пинцетов поместите верхнюю часть плёнки под фиксирующий выступ и аккуратно вставьте её в паз.

Продолжайте продвигать плёнку в паз, пока не перестанете видеть белую линию на плёнке.

Используйте пальцы, чтобы зафиксировать корпус камеры в её посадочном месте.
