Замена экрана BLU Vivo One Plus
Экраны телефонов часто требуют замены из‑за трещин, изменения цвета или «мертвых зон», где изображение ухудшено. В этом руководстве используются инструменты iFixit (предоставлены альтернативные варианты), чтобы безопасно снять экран и подготовить устройство к установке нового. Для выполнения потребуется аккуратность и осторожность при обращении с устройством.
Шаг 1
Используйте инструмент для извлечения SIM‑карты, чтобы вынуть лоток SIM из телефона.
Отверткой Phillips 000 отверните металлический винт 1,5 мм, расположенный внутри зазора лотка для SIM‑карты.
Шаг 2

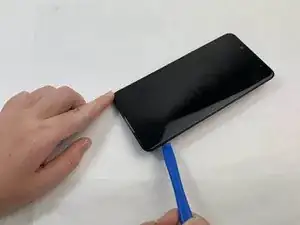

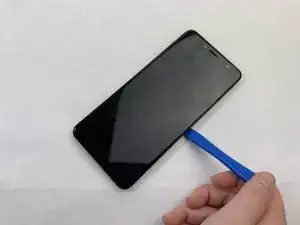

Используйте пластиковый лопаточный инструмент и проведите им под по всей длине шва, отделяющего экран от пластиковой задней крышки телефона.
Зади на пластиковой лопатке под заднюю крышку и медленно подденьте обе части, чтобы отделить их друг от друга.
Для этого шага потребуется значительное усилие; может показаться, что корпус треснет, но продолжайте тянуть до тех пор, пока задняя крышка не отойдет.
Шаг 3
Отверткой Phillips 000 отверните 14 винтов 1,5 мм, которые крепят пластиковую защитную крышку к телефону.
После снятия винтов от верхнего левого угла аккумулятора отвалится серебряная металлическая планка. Сохраните её для последующей установки.
Шаг 4
После снятия винтов необходимо удалить нижнюю пластиковую крышку, чтобы открыть остальную часть внутренностей телефона.
Пластиковая крышка должна легко сниматься пальцами, но при необходимости используйте лопатку или инструмент‑пик для снятия.
Удаляйте крышку за её боковые стороны, чтобы облегчить демонтаж.
Шаг 5
Снимите две синие полоски клейкой ленты в нижней части аккумулятора.
После удаления полосок осторожно подденьте аккумулятор пластиковыми пиками и найдите полосы клея.
Используйте пики так, чтобы одновременно приподнимать аккумулятор и соскабливать клей, чтобы он отстал от аккумулятора или корпуса. Будьте осторожны, чтобы не согнуть и не повредить аккумулятор; в конце он должен отделиться от посадочного места.
Шаг 6
Отпаяйте три провода (красный, жёлтый, чёрный), соединяющие аккумулятор с платой, в правом верхнем углу. Используйте приведённую ссылку для безопасного удаления припоя с аккумулятора. Видео по выпайке.
Также можно прочитать руководство Как паять и выпаивать соединения для получения дополнительной информации по пайке.
Шаг 7
Отпаяйте чёрный провод, который соединяет экран с платой, перейдя по этой ссылке.
Будьте осторожны при работе с паяльным оборудованием
Шаг 8

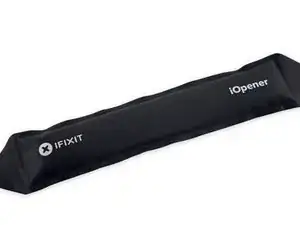

Используя тепловую пушку или iOpener из набора iOpener, нагрейте края экрана, чтобы размягчить клей под ним.
Осторожно снимите экран.
Заключение
Для сборки устройства выполните вышеописанные действия в обратном порядке.
