Замена внешнего объектива BLU Tank II
В этом руководстве описано, как снять и заменить внешний объектив камеры сотового телефона BLU Tank II. Для успешной замены объектива потребуется информация из предыдущих руководств. Для выполнения инструкции понадобится отвертка и инструмент для вскрытия.
Шаг 1
Поверните телефон экраном к себе и найдите левый угол устройства. Там должна быть видимая канавка.
Аккуратно вставьте ноготь в паз и отделите заднюю панель от корпуса телефона.
Шаг 2

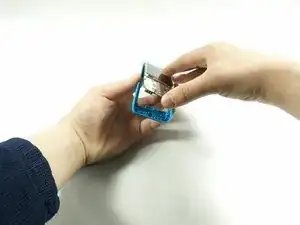

После снятия задней панели надавите пальцем на нижнюю часть аккумулятора.
Приподнимите аккумулятор и аккуратно извлеките его.
Шаг 3

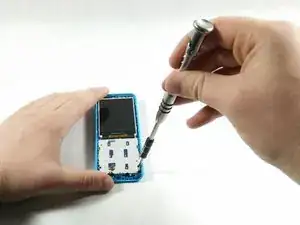

Используя отвертку с крестообразным наконечником, выкрутите все 5 винтов длиной 2,5 мм.
Шаг 4
Вставьте синий пластиковый инструмент для вскрытия iFixit между передней панелью и пластиной внешнего объектива.
Аккуратно отделите переднюю панель от всех сторон корпуса телефона.
Шаг 5

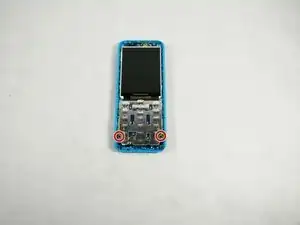

Найдите два винта длиной 2,5 мм (обозначены красными кругами на изображении) и выкрутите их отверткой Philips 00, использовавшейся ранее.
Шаг 6

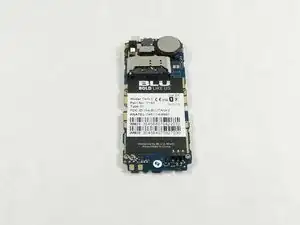

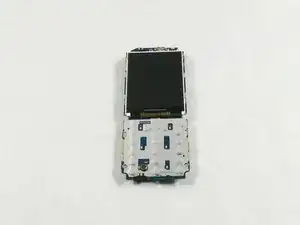

После удаления винтов отделите материнскую плату от внешнего объектива, аккуратно вытолкнув плату рукой, как показано на изображении.
Шаг 7

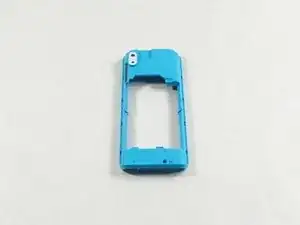

После отделения от материнской платы можно заменить внешний объектив.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
