Замена динамика BLU Vivo One Plus
Звук вашего телефона исходит из динамика. Это руководство показывает, как безопасно снять и заменить динамик. Если динамик работает не так, как вам нужно, вы можете заменить его, следуя этому руководству. Процесс несколько сложнее по сравнению с предыдущими моделями, но при наличии правильных инструментов динамик можно заменить.
Шаг 1
Используйте инструмент для извлечения SIM-карты, чтобы вынуть слот SIM-карты из телефона.
Отверткой Phillips 000 отверните металлический винт 1,5 мм, расположенный в отверстии слота SIM-карты.
Шаг 2
Используйте пластиковый инструмент для вскрытия и проведите им по всему шву, разделяющему экран и пластиковую заднюю крышку телефона.
Зафиксируйте пластиковый инструмент под задней крышкой и аккуратно подденьте две части, чтобы разъединить их.
Этот шаг потребует значительного усилия, и может показаться, что устройство треснет, но нужно продолжать тянуть, пока задняя крышка не отстегнется.
Шаг 3
Отверткой Phillips 000 отверните 14 винтов 1,5 мм, которыми пластиковая защитная крышка прикручена к телефону.
При снятии винтов с верхнего левого угла батареи оторвется серебряная металлическая скоба. Сохраните её для последующей установки.
Шаг 4
После снятия винтов необходимо снять нижнюю пластиковую крышку, чтобы получить доступ к остальным компонентам телефона.
Пластиковая крышка должна сниматься легко вручную, но для её демонтажа могут понадобиться лопатка или медиатор.
Снимайте крышку за края, чтобы облегчить её удаление.
Шаг 5
Снимите две синие полоски клейкой ленты в нижней части батареи.
После снятия лент аккуратно подденьте батарею пластиковыми медиаторами и найдите полосы клея.
Используйте медиаторы так, чтобы одновременно приподнимать батарею и соскребать клей, отделяя его от батареи или корпуса телефона. Будьте осторожны, чтобы не погнуть и не повредить батарею; она должна в конечном итоге освободиться из посадочного места.
Шаг 6
Отпаять три провода (красный, жёлтый, чёрный), соединяющие батарею с платой, в правом верхнем углу. Используйте приведённую ссылку для безопасного отпайки батареи. Ссылка на видео по выпайке.
Также можно прочитать руководство How to Solder and Desolder Connections guide для получения дополнительной информации по пайке соединений.
Шаг 7

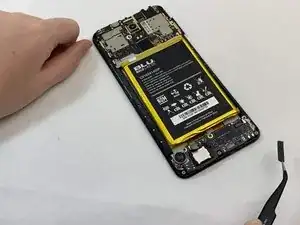

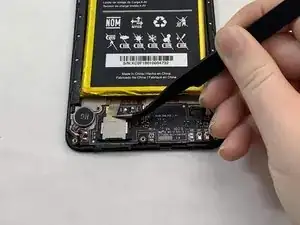

С помощью пинцета снимите металлическую ленту с металлического корпуса динамика.
Отложите ленту в сторону, чтобы затем прикрепить её обратно.
Шаг 8

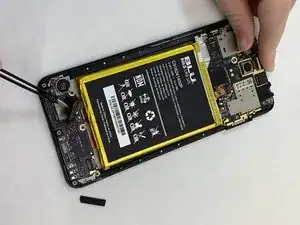

Снимите резиновое защитное покрытие с боковой стороны динамика с помощью пинцета.
Шаг 9

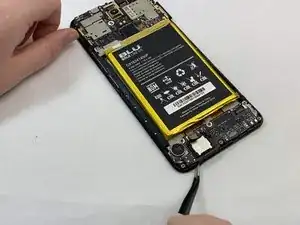

С помощью пинцета выньте металлический корпус динамика из телефона. Отложите его для дальнейшей сборки.

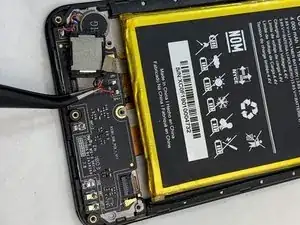

Подденьте пинцетом нижний правый угол корпуса динамика и приподнимите его, чтобы отделить от клея.
Шаг 10

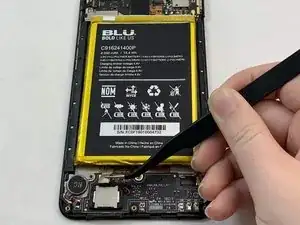

Отпаять провода от нижней промежуточной рамки и от самого динамика. Используйте приведённую ссылку для безопасной выпайки динамика.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
