Замена материнской платы Samsung Rogue

Перед разборкой Samsung Rogue убедитесь, что он выключен.

Большими пальцами нажмите на заднюю крышку телефона и сдвиньте её от камеры.

Теперь можно вынуть аккумулятор, поддев его пальцем.

Используйте пластиковый монтажный инструмент, чтобы аккуратно отжать заднюю крышку вокруг камеры от корпуса телефона.

Удалите пять крестообразных винтов Philips длиной 3,4 мм, крепящих заднюю панель телефона.

Используйте пластиковый монтажный инструмент, чтобы аккуратно снять заднюю крышку.

Убедитесь, что вы поддеваете по краю, а не между двумя половинками телефона, которые сдвигаются друг от друга.

Будьте осторожны, чтобы не уронить деталь регулировки громкости — она легко выскальзывает.

Снимите два крестообразных винта Philips длиной 3,45 мм под белой наклейкой.

Аккуратно приподнимите материнскую плату за нижний край.

Шлейф проводов всё ещё прикреплён к материнской плате, поэтому не удаляйте плату полностью, иначе вы можете повредить её.

Используйте пластиковый монтажный инструмент, чтобы отсоединить шлейф от материнской платы.

С нижней стороны материнской платы удалите один крестообразный винт Philips длиной 3,3 мм.

Динамик и антенна соединены на одной чёрной детали.

Используйте пластиковый монтажный инструмент, чтобы отщёлкнуть края детали динамика/антенны от материнской платы.

Переверните материнскую плату и аккуратно поднимите деталь динамика/антенны строго вверх.

Камера закреплена в центре детали динамика/антенны. Поднимайте деталь строго вверх, иначе вы рискуете повредить камеру.

Двумя пальцами аккуратно отсоедините камеру от материнской платы, поднимая строго вверх.

Не поднимайте за саму камеру. Держите за маленькую чёрную коробочку, к которой она прикреплена.

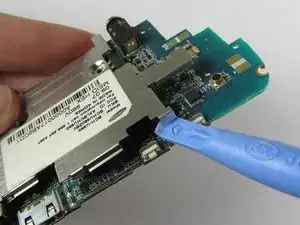

Используйте пластиковый монтажный инструмент, чтобы снять серебристую пластину с материнской платы.
