Замена камеры Samsung Rogue

Перед разборкой вашего Samsung Rogue убедитесь, что он выключен.

С помощью больших пальцев надавите на заднюю крышку телефона и сдвиньте её от камеры.

Теперь вы можете удалить аккумулятор, поддев его пальцем.

Используйте пластиковый инструмент для открытия, чтобы аккуратно поддеть заднюю крышку вокруг камеры и снять её с телефона.

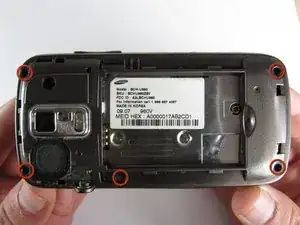

Удалите пять винтов Philips размером 3.4 мм, фиксирующих заднюю часть телефона.

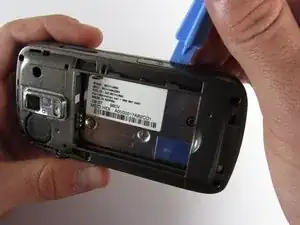

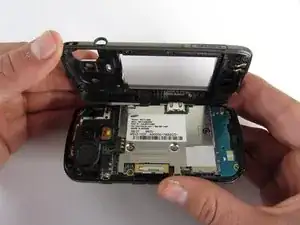

Используйте пластиковый инструмент для открытия, чтобы аккуратно снять заднюю крышку.

Убедитесь, что вы поддеваете по краю, а не между двумя половинами телефона, которые разъединяются.

Будьте осторожны, чтобы не уронить деталь изменения громкости, так как она может легко выпасть.

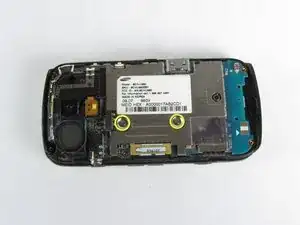

Удалите два винта Philips размером 3.45 мм под белой наклейкой.

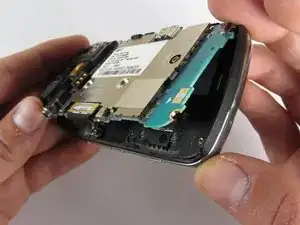

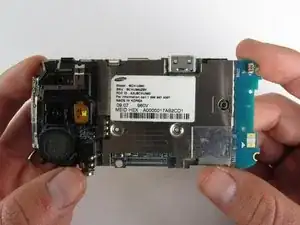

Аккуратно поднимите материнскую плату с нижнего края.

Лента проводов всё ещё прикреплена к материнской плате, поэтому не удаляйте материнскую плату полностью, иначе вы можете её повредить.

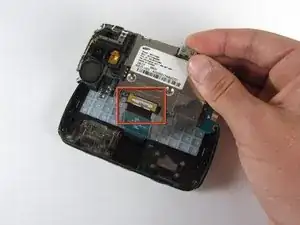

Используйте пластиковый инструмент для открытия, чтобы отсоединить ленту от материнской платы.

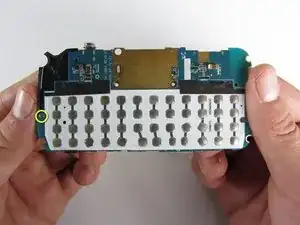

На обратной стороне материнской платы удалите один винт Philips размером 3.3 мм.

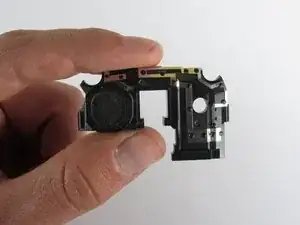

Динамик и антенна подключены на одном черном элементе.

Используйте пластиковый инструмент для открытия, чтобы поддеть края элемента динамика/антенны от материнской платы.

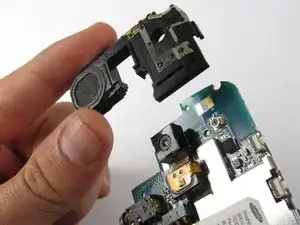

Переверните материнскую плату и аккуратно поднимите элемент динамика/антенны прямо вверх.

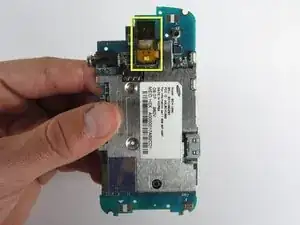

Камера удерживается в середине элемента динамика/антенны. Убедитесь, что вы поднимаете прямо вверх, когда поднимаете элемент динамика/антенны, иначе вы можете повредить камеру.

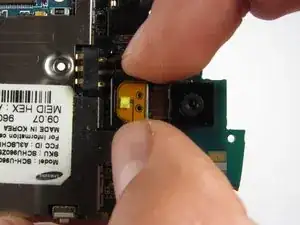

С помощью двух пальцев аккуратно отсоедините камеру от материнской платы, поднимая её прямо вверх.

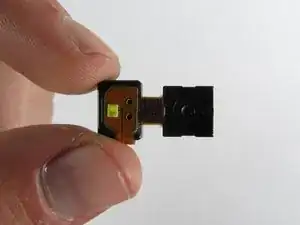

Не поднимайте её за саму камеру. Держите маленький черный блок, к которому она прикреплена.
