Замена материнской платы Samsung Propel
Используйте это руководство для замены неисправной материнской платы в вашем Samsung Propel.
Материнская плата отвечает за соединение каждого компонента телефона. Если материнская плата Samsung Propel повреждена, любой из отдельных компонентов может начать выходить из строя.
Перед использованием данного руководства обязательно ознакомьтесь со страницей по устранению неисправностей.
Процесс извлечения и замены материнской платы требует два небольших отвертки. Убедитесь, что ваше рабочее пространство свободно от пыли и статического электричества перед началом работы. Будьте осторожны при обращении с внутренними компонентами устройства, так как они очень хрупкие.
Шаг 1

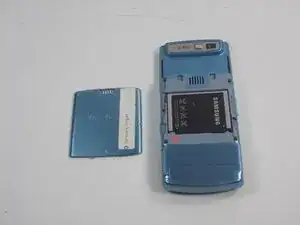

Снимите заднюю панель телефона.
Шаг 2

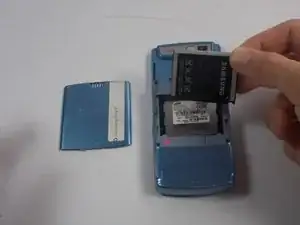

Извлеките старую батарею и замените её на новую.
Шаг 3
Используйте отвертку с плоским лезвием, чтобы снять заднюю крышку.
Шаг 4
Найдите шесть винтов и открутите их отверткой Phillips #00.
Шаг 5
Вставьте отвертку с плоским лезвием в щель.
Сдвиньте и освободите защелки под щелью.
Снимите заднюю рамку устройства.
Шаг 6
Найдите и снимите шесть винтов с помощью отвертки Phillips #00.
Отделите черную среднюю рамку от фронтальной рамки.
Будьте осторожны, чтобы не порвать шину телефона.
Шаг 7
Найдите и снимите четыре винта с помощью отвертки Phillips #00.
Шаг 8
Вставьте отвертку с плоским лезвием в щель.
Сдвиньте отвертку с плоским лезвием и освободите защелки под щелью.
Будьте осторожны, чтобы не порвать ленту.
Шаг 9
Снимите обе шины телефона с соединений и извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
