Замена OLED-экрана Samsung Rogue

Перед разборкой Samsung Rogue убедитесь, что устройство выключено.

Большими пальцами нажмите на заднюю крышку телефона и сдвиньте её от камеры.

Теперь можно извлечь аккумулятор, поддевая его пальцем.

Используйте пластиковый инструмент для вскрытия, чтобы осторожно приподнять заднюю крышку вокруг камеры от корпуса телефона.

Снимите пять винтов Philips 3.4 мм, фиксирующих заднюю панель телефона.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять заднюю крышку.

Убедитесь, что вы поддеваете по краю, а не между двумя половинами телефона, которые сдвигаются друг от друга.

Осторожно: не уроните элемент управления громкостью, он может легко выскользнуть.

Снимите два винта Philips 3.45 мм под белой наклейкой.

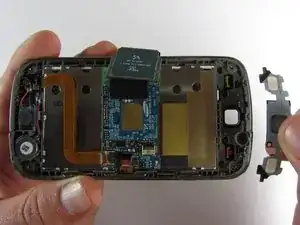

Осторожно приподнимите материнскую плату за нижний край.

Плёночный шлейф всё ещё прикреплён к материнской плате, поэтому не снимайте плату полностью, иначе вы можете её повредить.

Используйте пластиковый инструмент для вскрытия, чтобы отключить плёнку от материнской платы.

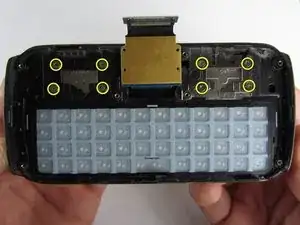

Снимите восемь винтов Philips 1.7 мм над клавиатурой.

Осторожно снимите рамку клавиатуры с направляющих механизма слайдинга под ней.

Снимите пять винтов Philips 3.0 мм по окружности направляющих механизма слайдинга.

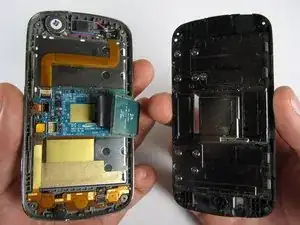

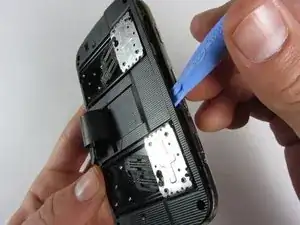

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть верхнюю скользящую панель.

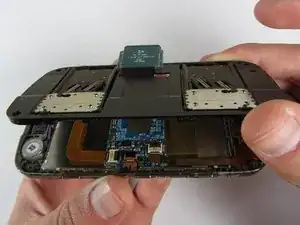

При снятии верхней скользящей панели будьте осторожны с плёночным шлейфом.

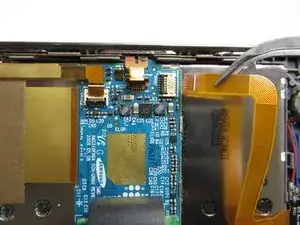

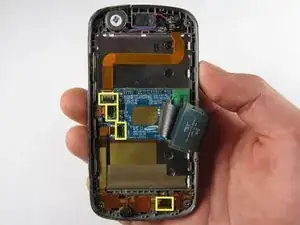

Используя пинцет, поднимите четыре чёрных защёлки в положение «вверх».

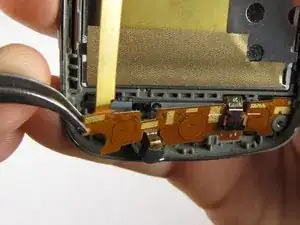

Тем же пинцетом аккуратно выньте оранжевые полоски из четырёх указанных защёлок.

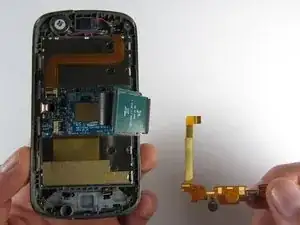

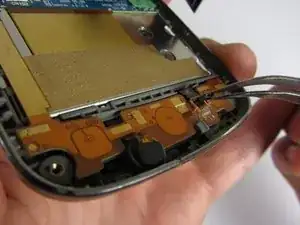

Пинцетом аккуратно удалите нижнюю оранжевую полоску из устройства.

Во время этой операции резиновая панель функциональных клавиш легко выпадает, поэтому лучше извлечь её и положить в безопасное место.

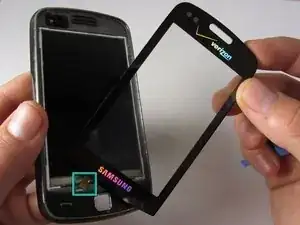

Начиная с верхней части, используйте пластиковый инструмент для вскрытия, чтобы приподнять защитный экран на передней панели телефона.

Одна из полос, которую вы вытащили из защёлки на предыдущем шаге, прикреплена к экрану внизу. Будьте осторожны, чтобы не повредить её при снятии экрана.

Защитный экран приклеен под кромками, поэтому его будет труднее снять.

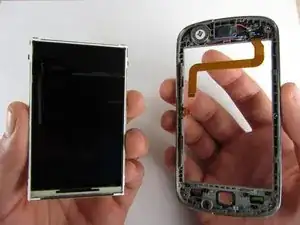

Держите руку под OLED-экраном всё время, так как он легко выпадает, как только защитный экран отделится.
