Замена материнской платы Palm Pre 2

Убедитесь, что ваш Palm Pre 2 выключен, прежде чем разбирать телефон.

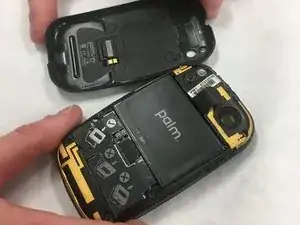

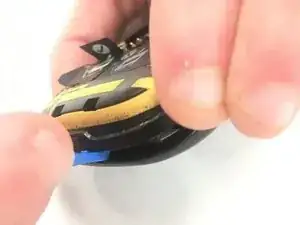

Снимите заднюю панель, чтобы получить доступ к батарее, используя открывающее устройство.

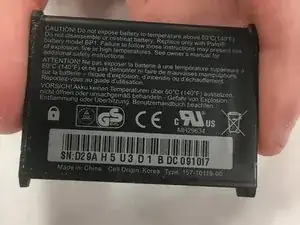

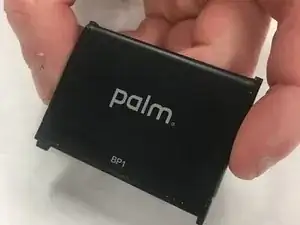

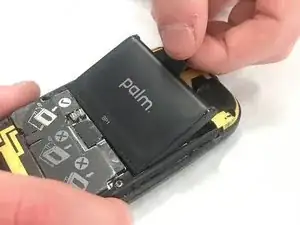

Потяните за вкладку, чтобы снять батарею.

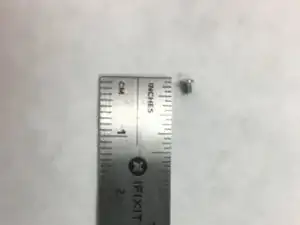

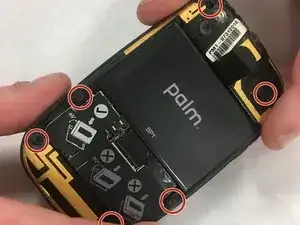

Используйте отвертку Torx T5, чтобы удалить шесть винтов, которые держат заднюю часть рамки на месте.

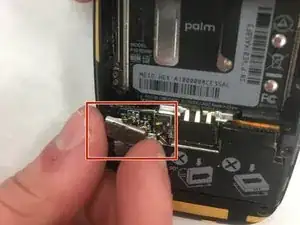

Используйте лопаточку, чтобы открыть шарнир, который покрывает черные и белые антенны GPS и DIV (смотрите красный квадрат на изображении).

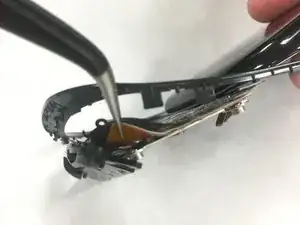

Используйте пинцет, чтобы удалить две антенны с платы управления клавиатурой.

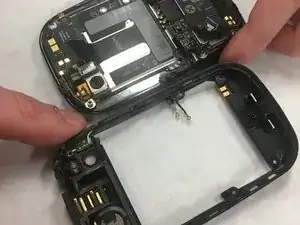

Используйте открывающее устройство, чтобы отклонить заднюю рамку (черную и желтую).

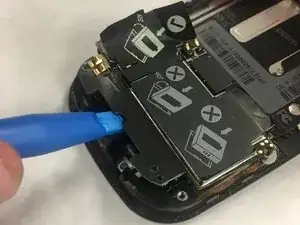

Используйте открывающее устройство, чтобы удалить панель в основной части телефона.

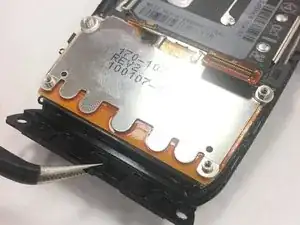

Используйте пинцет, чтобы получить доступ к панели, открывающей кабельные соединения.

Удалите два соединителя шлейфа с помощью пинцета.

Используйте пинцет, чтобы отделить клавиатуру от телефона.

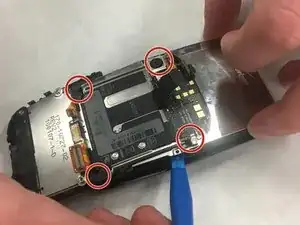

Используйте отвертку Phillips #0, чтобы удалить оставшиеся 4 винта из основной части телефона.

Используйте открывающее устройство

Перевод руководства с ifixit.com
