Замена экрана в сборе для Palm Pre

Сначала необходимо снять заднюю панель, чтобы получить доступ к аккумулятору.

Извлеките аккумуляторный блок.

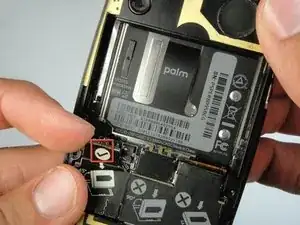

Удалите шесть винтов T5, необходимых для отделения задней панели от телефона.

Верхний правый винт скрыт небольшой наклейкой с надписью «Palm».

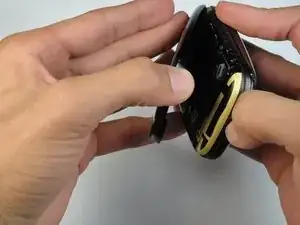

Кроме того, по краям задней панели есть защёлки, сцепляющие её с корпусом.

Используйте инструмент для вскрытия, аккуратно обойдите телефон и освободите эти защёлки.

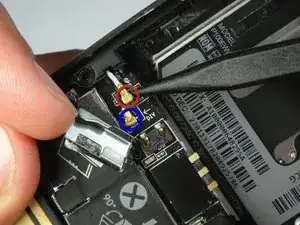

Поднимите металлическую крышку, отмеченную красным, чтобы открыть разъёмы антенн.

Осторожно отожмите антенны от их контактов — это можно сделать довольно легко.

Обратите внимание, какой цвет провода прикреплён к каждому разъёму. Белый провод соответствует GPS, чёрный провод соответствует антенне диверсити.

Со снятой задней панелью у нас открыт доступ к печатной плате.

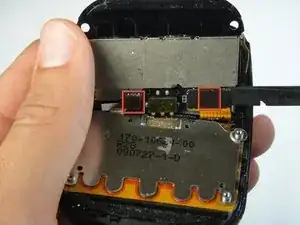

Два разъёма необходимо отсоединить, чтобы извлечь плату.

Осторожное поддевание инструментом для вскрытия должно легко отделить приклеенную плату от остальной части телефона.

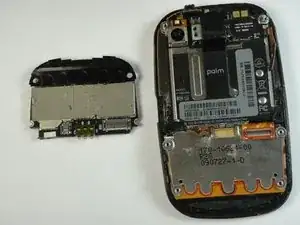

После извлечения печатной платы можно переходить к снятию лицевой рамки клавиатуры.

Для этого используйте лопатку, чтобы аккуратно отвести пластиковую кромку, как показано. Рамка прикреплена к клавиатуре с помощью небольших пластиковых защёлок.

Будьте осторожны, чтобы не порвать петли на клавиатуре.

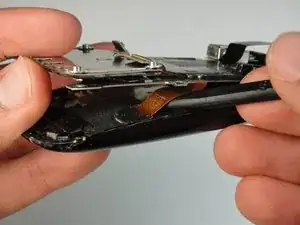

Теперь можно отжать механизм слайдера от задней стороны экрана.

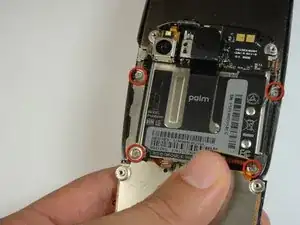

Удалите четыре винта. Два нижних винта легче увидеть, когда телефон сдвинут примерно наполовину.

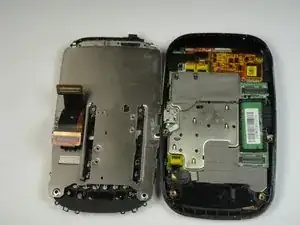

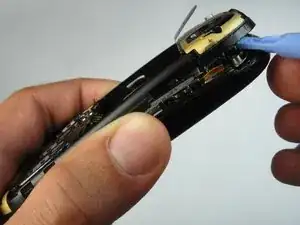

Опять же, используйте лопатку, чтобы поддевать по краям и ослаблять крепление, пока детали не разойдутся.

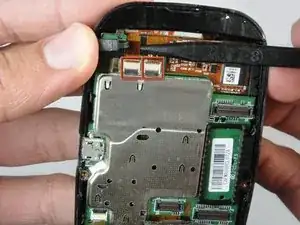

Осталось несколько разъёмов, соединяющих эти две части. Используйте лопатку, чтобы разъединить их на стекле.

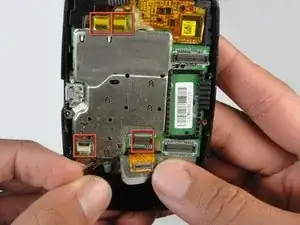

Далее удалите четыре разъёма, чтобы извлечь материнскую плату.

Используйте лопатку, чтобы осторожно поддеть четыре разъёма.

Некоторые разъёмы покрыты жёлтой плёнкой, её необходимо снять перед отсоединением контактов.

После отключения всех соединений материнская плата должна легко подняться и вынуться.

После извлечения материнской платы остаётся экран с припаянным к задней стороне металлическим экраном ЭМИ. Следовательно, это ваш единственный шаг.

Новый экран должен поставляться со всеми микросхемами, которые вы, возможно, захотите перенести со старого, такими как трекбол и другие различные микросхемы, необходимые для работы телефона.
