Замена камеры Motorola RAZR2 v9m

Сдвиньте заднюю крышку в сторону шарнира RAZR2. Панель сдвинется примерно на 3 мм.

Сожмите верхний и нижний края панели и оттяните её от RAZR2.

Задняя панель удерживается четырьмя маленькими защёлками. Если панель не отходит легко, сдвиньте её ещё ближе к шарниру.

Осторожно потяните белую пластиковую ленту, чтобы приподнять батарею и вынуть её из RAZR2.

Белая пластиковая лента прикреплена к телефону. Тяните только настолько, чтобы оголить края батареи.

Чтобы извлечь батарею, захватите её за края и вытяните из телефона.

При установке новой батареи убедитесь, что металлические контакты телефона совпадают с контактами на батарее.

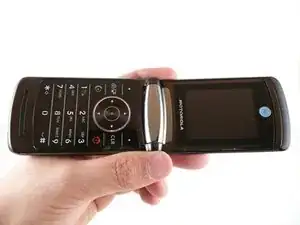

Откройте RAZR2 так, чтобы клавиатура и основной ЖК-дисплей были направлены к вам.

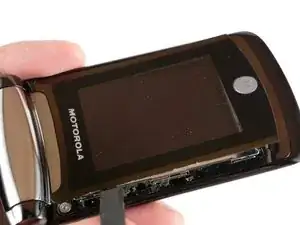

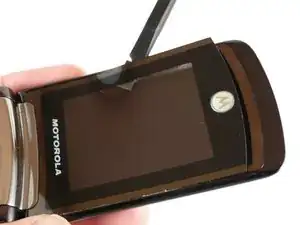

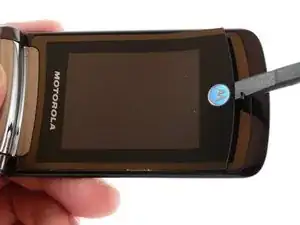

Вставьте лопатку в маленькую щель над пластиковой крышкой экрана.

Осторожно отоприте экран от телефона.

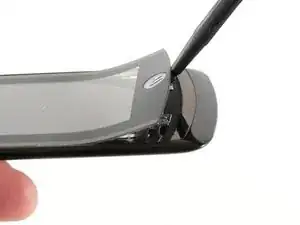

Пластиковая крышка экрана удерживается клеем. Проведите лопаткой вдоль обеих сторон экрана, чтобы отделить его от RAZR2.

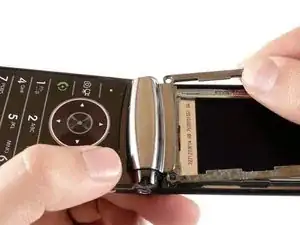

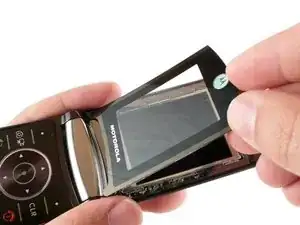

Поднимите экран и отложите его.

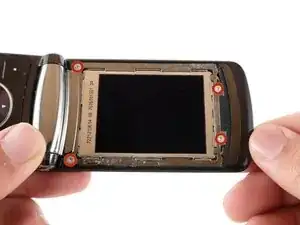

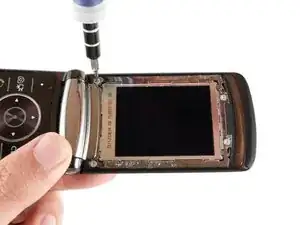

Снимите четыре винта T5 длиной 2 мм.

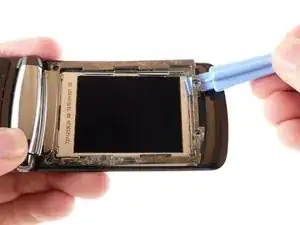

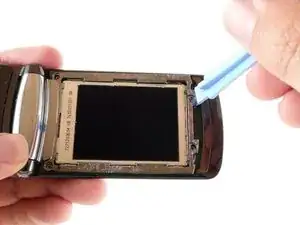

Используйте пластиковый инструмент для вскрытия, чтобы отжать верхний край металлической рамки от RAZR2.

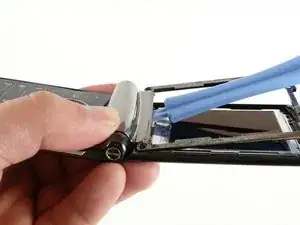

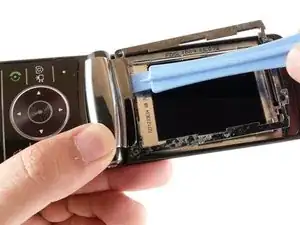

Вставьте пластиковый инструмент под металлическую рамку у шарнира RAZR2.

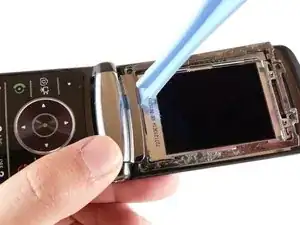

Осторожно отожмите часть рамки у шарнира от телефона.

Металлическая рамка защёлкивается на телефоне в углу, ближайшем к кнопкам очистки и завершения вызова. Эту часть рамки отодвигайте последней.

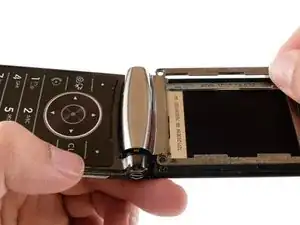

Отведите рамку от телефона.

При обратной сборке вставьте защёлку металлической рамки в телефон перед установкой любой другой части рамки.

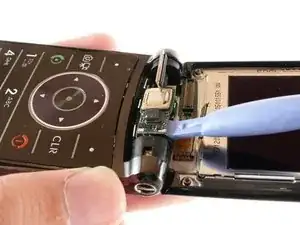

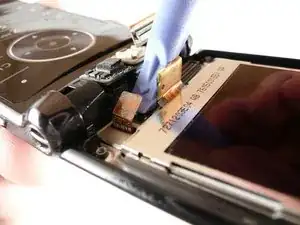

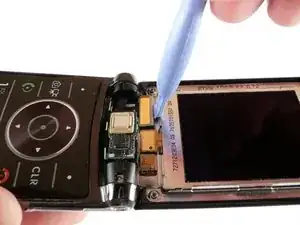

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно вытащить кабель материнской платы из разъёма.

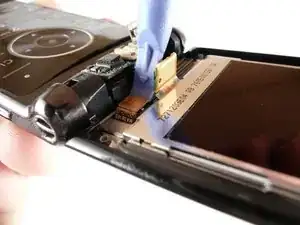

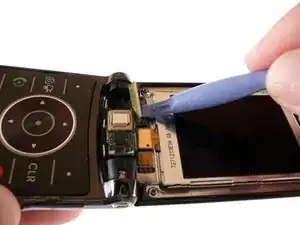

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно вытащить кабель ЖК-дисплея из разъёма.

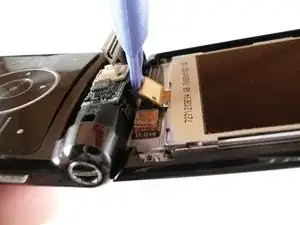

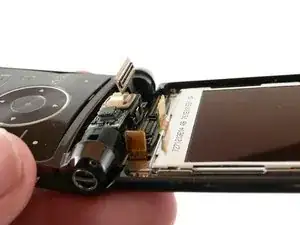

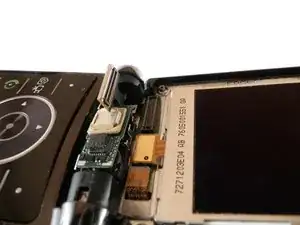

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно вытащить кабель камеры из разъёма.

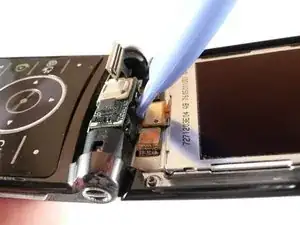

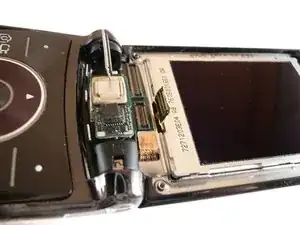

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать сборку камеры и снять её с RAZR2.
