Замена модуля зарядки Lenovo Vibe Z2 Pro

Удалите винты с торкс‑головкой 4.9 мм, расположенные на пластине камеры на задней части телефона

Удалите винты с торкс‑головкой 3.65 мм внизу телефона.

Извлеките лоток для SIM-карты, вставив штифт в отверстие на боковой стороне телефона.

Проведите лопаткой вдоль зазора между телефоном и задней крышкой, чтобы разделить их.

Аккуратно оттяните заднюю крышку от телефона.

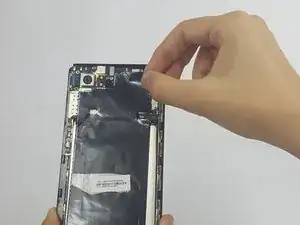

Снимите защитную плёнку вручную.

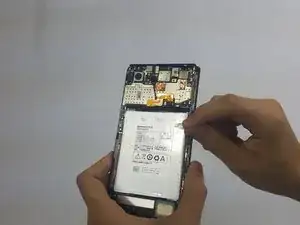

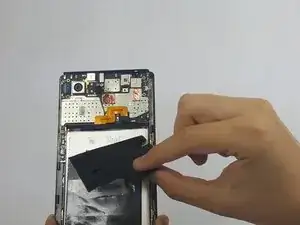

Осторожно удалите любые клеевые полоски, удерживающие аккумулятор, с помощью ногтя или лопатки.

По возможности используйте обычную чёрную нейлоновую лопаточку, особенно при работе вокруг аккумуляторов.

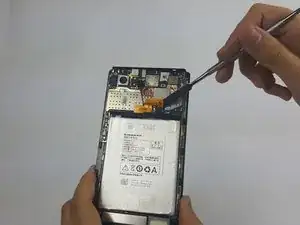

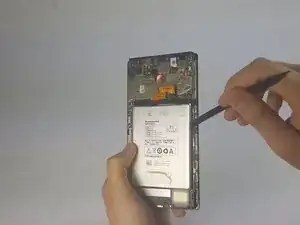

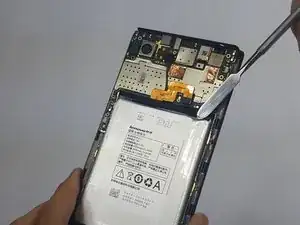

Отключите оранжевый плоский кабель аккумулятора, аккуратно приподняв его лопаткой.

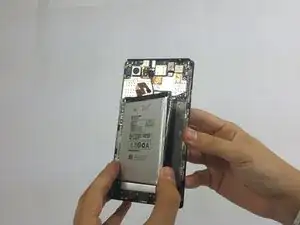

Вставьте ноготь или лопаточку с любой стороны аккумулятора и поднимите вверх.

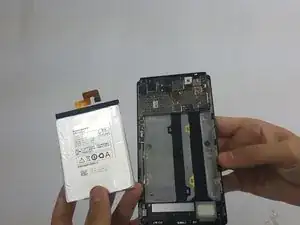

Извлеките аккумулятор из телефона.

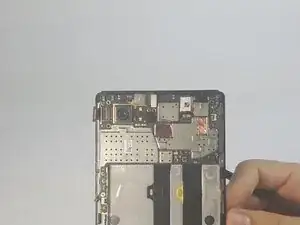

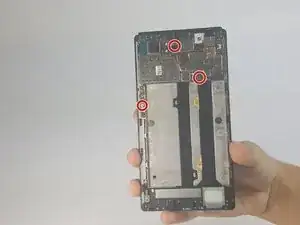

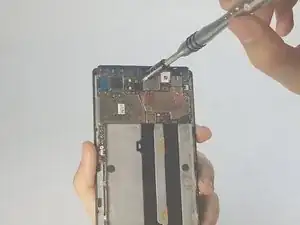

Удалите винты Phillips #000 диаметром 3.15 мм с материнской платы.

Отключите два ленточных кабеля, аккуратно приподняв чёрные защёлки и оттянув их пинцетом.

Осторожно отключите разъём задней камеры

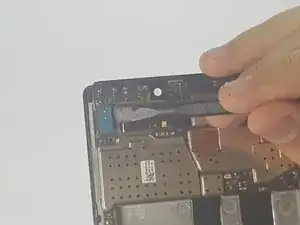

Аккуратно снимите фронтальную камеру, приподняв язычок разъёма.

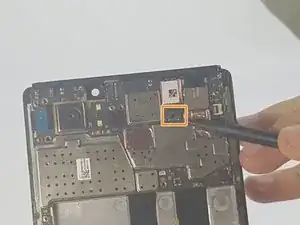

Удалите другой разъём, аккуратно приподняв его лопаткой.

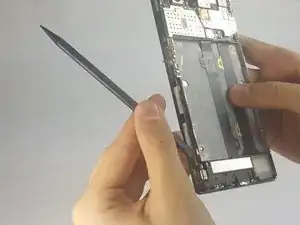

Отожмите пластиковый фиксатор вдоль верхнего края телефона

Снимите антенну, подключённую к нижней части экранной пластины

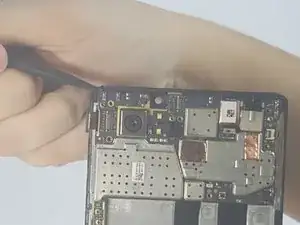

Аккуратно приподнимите материнскую плату с корпуса

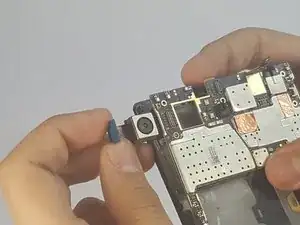

Вытащите камеру из-под материнской платы

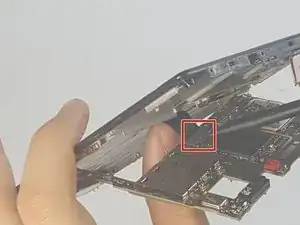

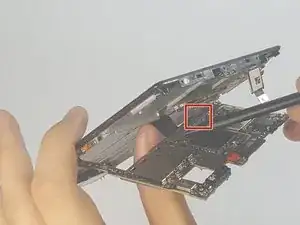

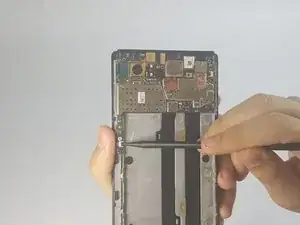

С помощью лопатки отключите кабель модуля зарядки и кабель подключения экрана.

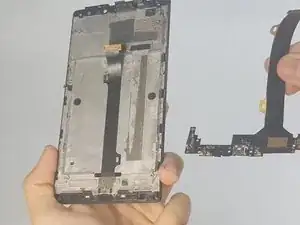

Полностью извлеките материнскую плату.

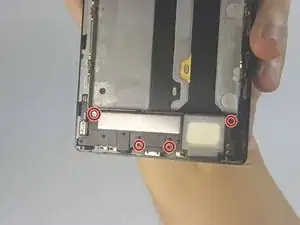

Удалите винты Phillips диаметром 3.6 мм из модуля зарядки

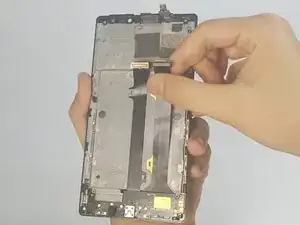

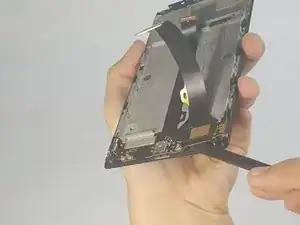

Осторожно отлейте плоский кабель от экрана

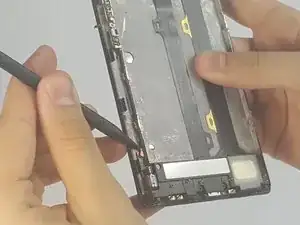

Аккуратно приподнимите модуль зарядки с помощью лопатки
