Замена материнской платы Blu Grand M

Снимите две пластиковые крышки с помощью пластикового инструмента для открывания.

Отвинтите винты 3 мм крестовой отверткой Phillips #000. Повторите действие в верхней и нижней частях телефона.

Извлеките лоток SIM-карты с помощью скрепки или инструмента для извлечения лотка SIM.

Нажмите на телефон рядом с камерой и поднимите заднюю панель большим пальцем, чтобы снять заднюю крышку. При необходимости удалите клей.

Под аккумулятором находится участок клея, что может затруднять его извлечение.

Поместите пластиковый инструмент для открывания в отмеченный вырез и поднимите аккумулятор, чтобы извлечь его.

Снимите желтую пластиковую ленту пинцетом.

С помощью крестовой отвертки Phillips #000 отвинтите два черных винта длиной 4,0 мм.

С помощью крестовой отвертки Phillips #000 отвинтите два серебристых винта длиной 4,0 мм.

Снимите пластиковую крышку вдоль верхней части, дернув за угол, как показано.

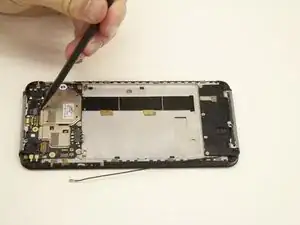

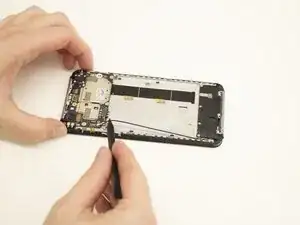

Поместите лопаточку или другой инструмент под черный провод.

Поднимите золотой коаксиальный разъем антенны, чтобы отсоединить его от материнской платы.

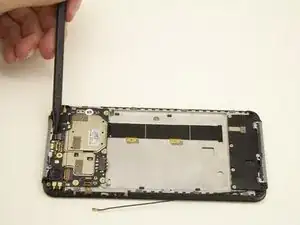

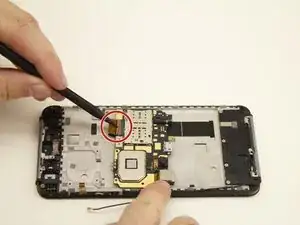

Используя узкий наконечник нейлоновой лопаточки, откройте два разъема кабелей.

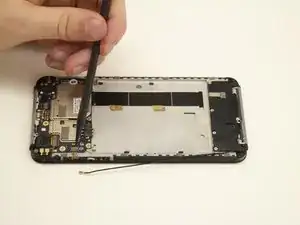

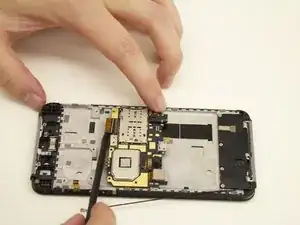

Вставьте лопаточку под ленточный кабель.

Оттяните ленточный кабель от серого разъема.

Кабель должен отрываться от серого разъема без сопротивления.

Если вы ощущаете сопротивление, проверьте, открыт ли черный разъем кабеля.

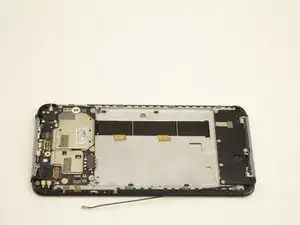

Снимите четыре винта 4,0 мм крестовой отверткой Philips #000.

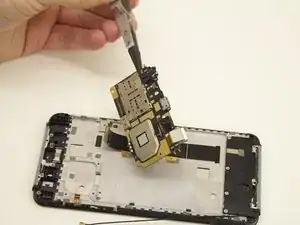

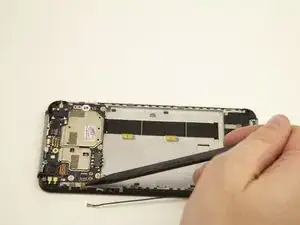

Поднимите материнскую плату вверх и слегка отведите от рамки смартфона с помощью пинцета с нейлоновой насадкой или другого антистатического инструмента.

Материнская плата всё ещё соединена с рамкой большим черным ленточным кабелем. Не поднимайте выше, чем позволяет этот кабель.

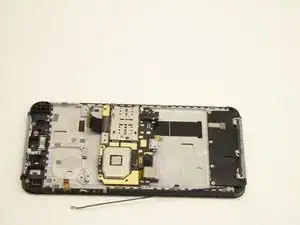

Переверните материнскую плату вверх ногами, чтобы открыть разъем ленточного кабеля.

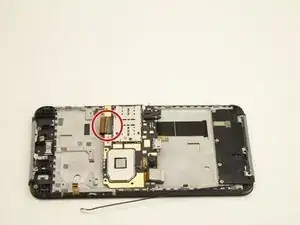

К нижней стороне материнской платы подключён большой черный ленточный кабель.

Используйте лопаточку, чтобы открыть оранжевый пластиковый зажим ленточного разъема.

Вставьте лопаточку в петлю сложенного ленточного кабеля.

Оттяните ленточный кабель от черного пластикового разъема.

Ленточный кабель должен отрываться от черного разъема без сопротивления.

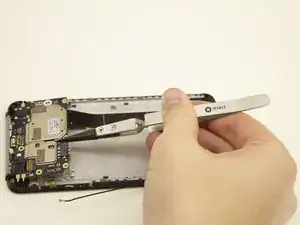

Снимите материнскую плату пинцетом с нейлоновыми наконечниками.

Поместите материнскую плату на материал, защищающий от электростатического разряда (ESD).
