Замена аккумулятора и платы питания/USB Blu G90 Pro

Руководство по замене аккумулятора, платы питания/USB и задней крышки. Я сделал это, потому что для этой модели, похоже, не было инструкции, а у меня перестал работать порт зарядки/USB. Короткое замечание: G90 Pro не рассчитан на работу только от порта питания (или питания только через USB) — схема питает устройство от аккумулятора. В этом руководстве я заменил оба компонента, так как делал это вместе.

Шаг 1

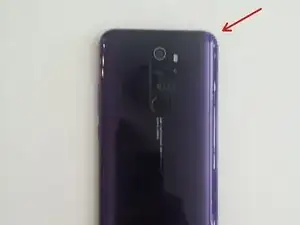

Задняя крышка G90 Pro приклеена. Я снимал её бритвой, небольшим присоском и медиаторами. Вокруг периметра проходит тонкий слой клея.

Шаг 2

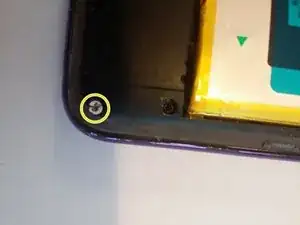

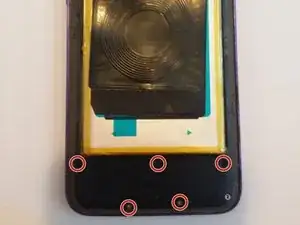

Удалите все винты. Эти винты фиксируют среднюю рамку к корпусу. Средняя рамка состоит из трёх чёрных пластиковых деталей: первая — основная деталь рамки, самая большая, охватывает аккумулятор по периметру; вторая защищает разъём зарядки/плату USB; третья закрывает плату выше камеры.

Шаг 3

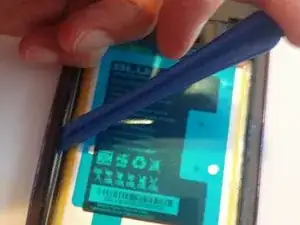

Теперь можно поддеть среднюю рамку. Я использовал лопатку и зажал её между серебристой фронтальной частью и чёрной деталью рядом с аккумулятором (не повредите аккумулятор), затем приподнял. После создал пространство и проходил лопаткой и медиаторами вдоль периметра, пока рамка не отщёлкнулась.

Шаг 4

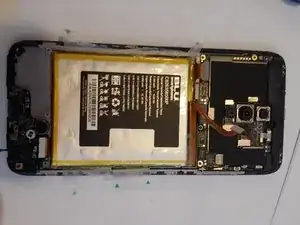

Контакт батареи — это правая металлическая клемма. Клапан прямо под камерой соединяет материнскую плату с платой зарядки/USB внизу. Я считаю, что левая клемма подключена к экрану. Я отключил все разъёмы перед продолжением работы.

Шаг 5

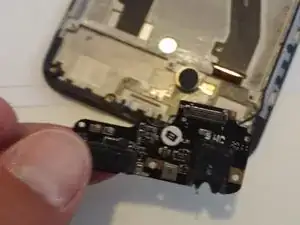

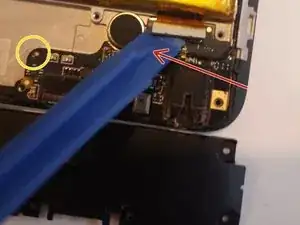

Я снял обе крышки: верхняя защищает область материнской платы/камеры, нижняя защищает разъём зарядки/USB. Поднимите золотистый язычок и отключите pigtail-разъём (под лопаткой на фото), затем аккуратно извлеките плату. На плате есть две небольшие направляющие для выравнивания.

Шаг 6

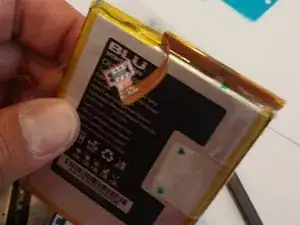

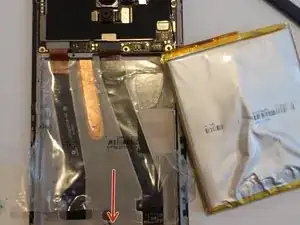

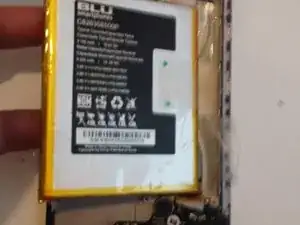

Аккумулятор приклеен к куску липкого пластика. На пластике есть зелёные стрелки — потяните их наружу, чтобы открыть доступ к аккумулятору. Я использовал лопатку, чтобы аккуратно поддеть аккумулятор снизу по центру, чтобы не повредить тонкие кабели, проходящие под аккумулятором справа и слева. Точка поддёма указана красной стрелкой.

Шаг 7

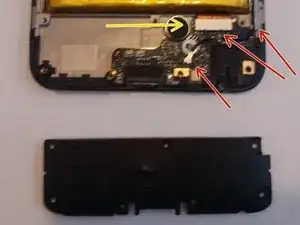

При установке новой платы не забудьте снова подключить pigtail-разъём (точки соединения и фиксации указаны жёлтым) и соединение платы с материнской платой (жёлтая стрелка).

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
