Замена модуля зарядного порта Blu Grand M2
Это руководство создано, чтобы помочь вам, если у вас возникли проблемы с зарядкой BLU GRAND M2. Это руководство поможет вам заменить зарядный порт для BLU GRAND M2.
Чтобы следовать этому руководству, вам нужно будет паять. Ознакомьтесь с руководством по пайке и распайке соединений, если вы не знакомы с этим процессом или нуждаетесь в освежении знаний. Также убедитесь, что телефон выключен перед началом ремонта.
Шаг 1

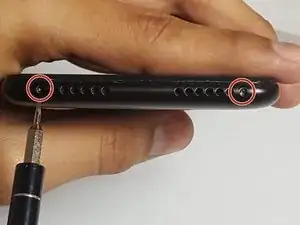

Удалите винты с помощью отвертки Torx T2.
Положите винты в сторону.
Шаг 2

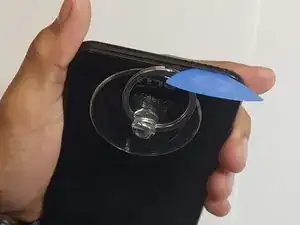

После удаления винтов Torx используйте лопатку и присоску, чтобы снять заднюю панель.

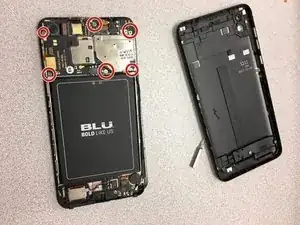

С помощью отвертки Torx T2 открутите шесть винтов Torx на материнской плате.
Убедитесь, что отключили все остальные соединения от камеры.
Шаг 3

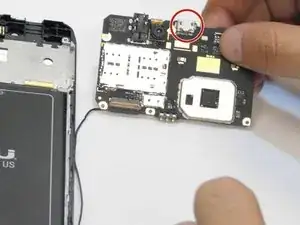

Осторожно выньте сборку материнской платы из телефона.
Зарядный порт припаян к материнской плате. Удалите порт с помощью паяльника.
После того как вы удалили неисправный порт, замените его новым. Припаяйте новый зарядный порт с помощью паяльника.
После установки нового порта повторите шаги в обратном порядке, чтобы собрать телефон.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
