Замена экрана BLU Energy X Plus

Перед разборкой BLU Energy X Plus убедитесь, что он выключен.

Переверните устройство на левую сторону так, чтобы левая сторона была сверху, и извлеките лоток для SD-карты с помощью инструмента для извлечения SIM-карты. Вставьте инструмент под углом и приподнимите лоток.

Переверните устройство на правую сторону так, чтобы правая сторона была сверху, и используйте инструмент для извлечения SIM-карты, чтобы вынуть SIM-карту, нажав инструментом в отверстие. Вы почувствуете щелчок кнопки, и лоток выдвинется примерно на 2 мм. Затем достаньте лоток пальцами.

Переверните устройство так, чтобы задняя крышка была сверху.

Возьмите синюю пластиковую плоскую лопатку и вставьте её между задней панелью телефона и хромированной окантовкой. Медленно пройдитесь по периметру устройства, чтобы снять заднюю крышку.

Удалите шесть серебристых винтов с крышки и один чёрный винт в верхней части.

Используйте насадку отвертки J000 для удаления всех винтов.

Шесть серебристых винтов, длиной 1,5 мм.

Один чёрный винт, длиной 1 мм.

После удаления всех винтов снимите защитную металлическую крышку с телефона. Подденьте снизу крышки.

Используйте маленькую синюю пластиковую лопатку, чтобы отщёлкнуть контакт, присоединённый к батарее, от материнской платы телефона.

Используйте маленькую синюю пластиковую лопатку, чтобы приподнять батарею снизу с небольшим усилием, поскольку батарея приклеена.

Затем извлеките батарею вручную.

Отсоедините контактную пластину с помощью маленькой синей пластиковой лопатки.

Ослабьте крепление камеры от клея с помощью маленькой синей пластиковой лопатки.

После ослабления клея внизу камеры извлеките камеру из телефона.

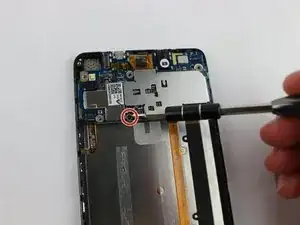

Удалите чёрный винт, используя насадку отвертки J000.

Один чёрный винт, длиной 1 мм.

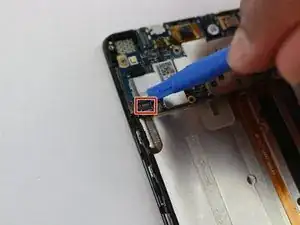

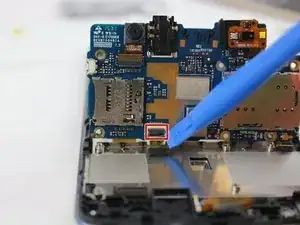

Поднимите чёрную защёлку нулевого разъёма с малым усилием слева внизу на материнской плате, используя маленькую синюю пластиковую лопатку.

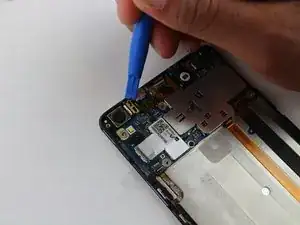

Поднимите чёрную защёлку нулевого разъёма с малым усилием справа внизу на материнской плате, используя маленькую синюю пластиковую лопатку.

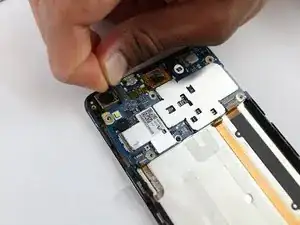

Снимите жёлтую ленту с чёрной панели пальцами.

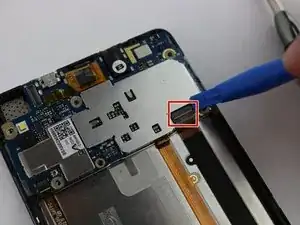

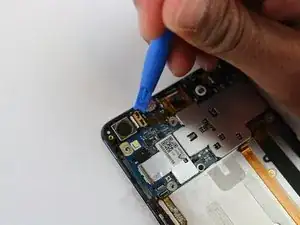

Поднимите чёрную защёлку нулевого разъёма сверху слева на материнской плате, используя маленькую синюю пластиковую лопатку.

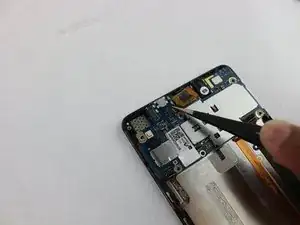

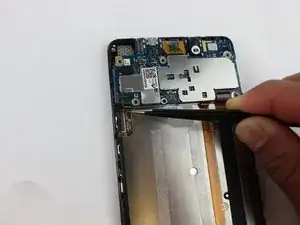

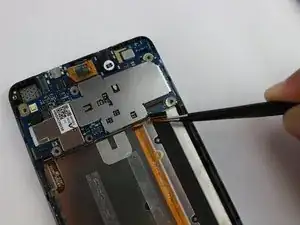

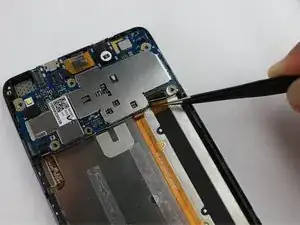

Используйте пинцет с тонкими губками, чтобы аккуратно вытащить шлейф из нулевого разъёма с небольшим усилием и отсоединить контактный разъём от материнской платы.

Используйте пинцет с тонкими губками, чтобы аккуратно вытащить шлейф из нулевого разъёма с небольшим усилием и отсоединить контактный разъём от материнской платы.

Используйте пинцет с тонкими губками, чтобы аккуратно вытащить шлейф из нулевого разъёма с небольшим усилием и отсоединить контактный разъём от материнской платы.

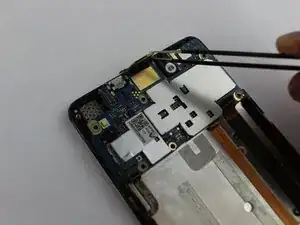

Поднимите небольшой процессор с помощью пинцета.

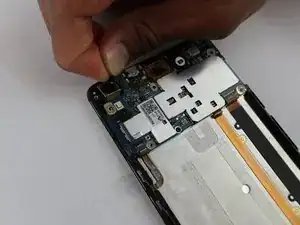

Затем подденьте материнскую плату рукой, поднимая её сверху.

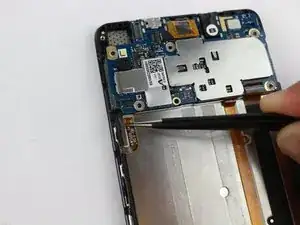

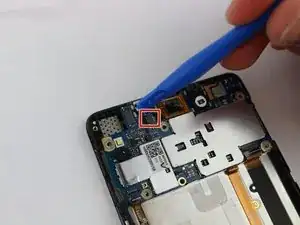

Снимите нулевой разъём на обратной стороне материнской платы, поддев чёрную защёлку маленькой синей пластиковой лопаткой. Затем извлеките материнскую плату из телефона.

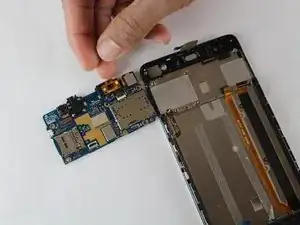

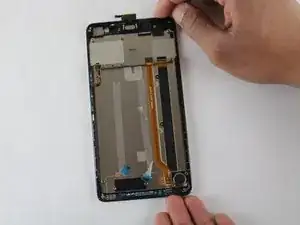

Тяните материнскую плату вертикально, чтобы извлечь её из телефона. Она всё ещё может быть прикреплена проводом слева.

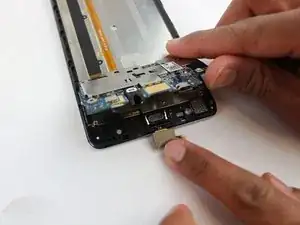

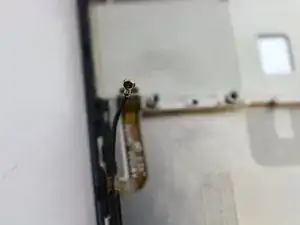

Снимите соединительный провод с материнской платы с помощью ногтей. Тянуть нужно за золотистый разъём, который прикреплён к материнской плате.

И вот ваша материнская плата.

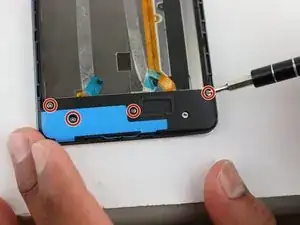

Удалите четыре серебристых винта, используя биту отвертки J000.

Четыре серебристых винта, каждый длиной 1,5 мм.

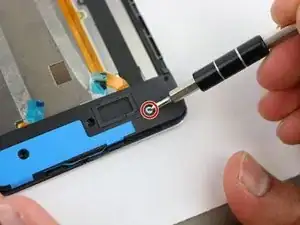

Пятый серебристый винт закрыт белой наклейкой. Удалите этот винт с помощью насадки отвертки J000.

Один серебристый винт, длиной 1,5 мм.

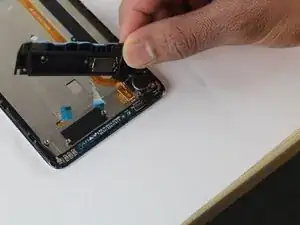

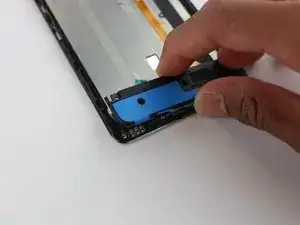

Поднимите модуль, в котором находится динамик.

После снятия всех компонентов у вас останется только экран, предоставленный BLU.
