Замена материнской платы ASUS PadFone X

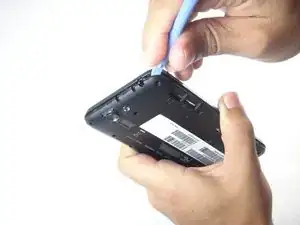

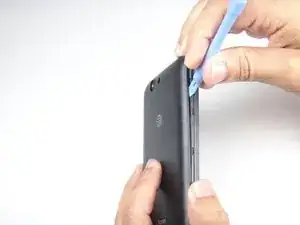

Используя синюю пластиковую лопатку для вскрытия, вставьте кончик в щель между задней крышкой и телефоном и подденьте её вверх.

Продолжайте обходить устройство по периметру, пока задняя крышка полностью не ослабнет.

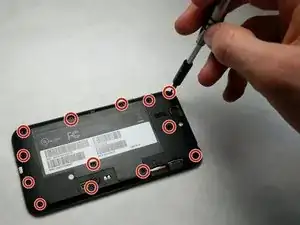

Снимите тринадцать винтов 3.6 мм шестигранной отверткой с битой Torx T5.

Используя синюю пластиковую лопатку для вскрытия, вставьте кончик в щель между средней рамкой и телефоном и подденьте её вверх.

Обходите устройство по периметру, пока средняя рамка полностью не ослабнет, затем снимите её.

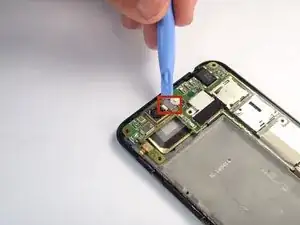

Используя пластиковую синюю лопатку для вскрытия, аккуратно отключите кабель аккумулятора от материнской платы.

Применение чрезмерной силы повредит разъём.

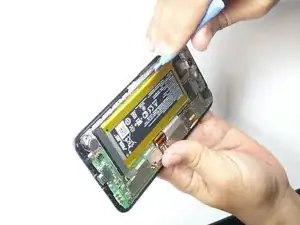

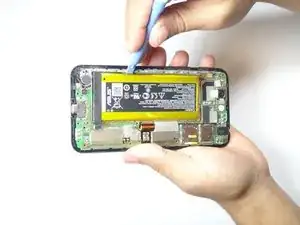

Используйте синюю пластиковую лопатку, чтобы поддеть аккумуляторный блок и оторвать его от корпуса. Подденьте вдоль края, отводя инструмент от материнской платы, чтобы не повредить плату.

Аккумулятор приклеен двусторонним скотчем, при поддевании потребуется приложить некоторое усилие.

Используя лопатку, подденьте разъём вибромотора и отсоедините его от материнской платы.

Используйте синюю пластиковую лопатку, чтобы аккуратно поддеть разъём камеры и приподнять его из гнезда на материнской плате.

Применение чрезмерной силы повредит разъём

Используя пинцет, извлеките основную камеру из Padfone X.

Камера слегка приклеена к материнской плате. Возможно, потребуется использовать пластиковую лопатку, чтобы ослабить клей под камерой.

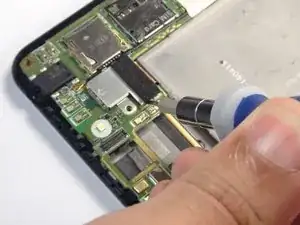

Вставьте кончик плоской отвертки между панелью и металлическим зажимом, затем аккуратно нажмите вниз, пока зажим немного не отогнётся от панели.

Повторите для всех зажимов, удерживающих панель.

Когда все зажимы отогнуты, снимите панель.

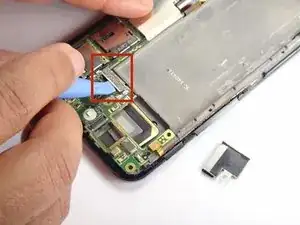

Отсоедините первый разъём, поддев его вверх при помощи синей пластиковой лопатки.

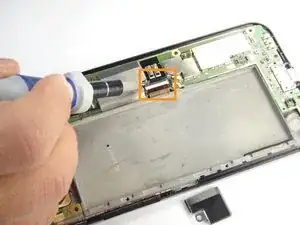

Отсоедините второй разъём, сначала подняв фиксатор, затем вытянув разъём наружу.

Вставьте кончик синей пластиковой лопатки под материнскую плату и аккуратно подденьте её вверх.

Продолжайте обходить плату по периметру, пока материнская плата не освободится.

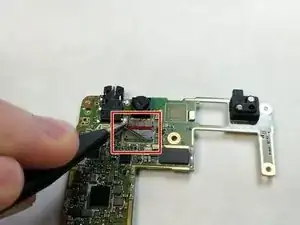

Переверните материнскую плату и найдите фронтальную камеру.

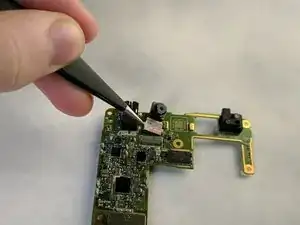

Используя пинцет, аккуратно снимите чёрный фиксирующий механизм.

Чёрный фиксатор очень хрупок, при удалении следует проявлять крайнюю осторожность.

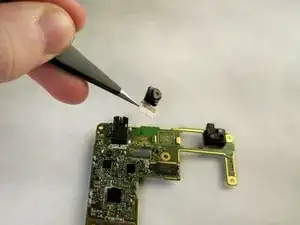

С помощью пинцета аккуратно подтяните разъём и извлеките камеру.
