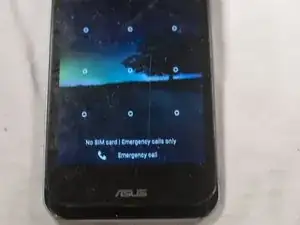

Замена экрана Asus Padfone 2

Удерживайте кнопку питания.

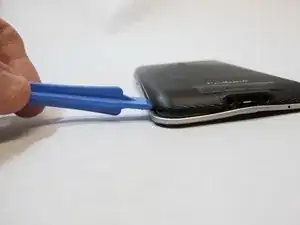

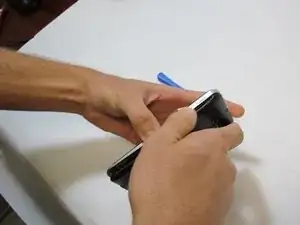

Используйте пластиковый инструмент для вскрытия, чтобы отжать заднюю крышку телефона.

Снимите предупреждающую наклейку, которая закрывает разъем батареи и соединительный шлейф.

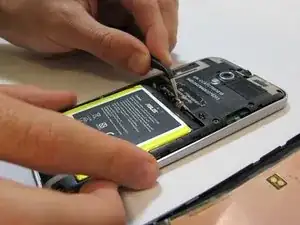

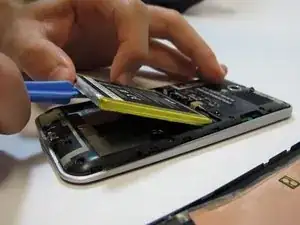

Найдите самое широкое пространство по обеим сторонам батареи. С помощью пластикового инструмента аккуратно подденьте батарею и выньте её.

Батарея зафиксирована клеем. Будьте внимательны, чтобы не повредить батарею или соединительный шлейф.

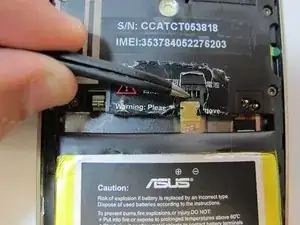

Отсоедините соединительный шлейф батареи с помощью пинцета.

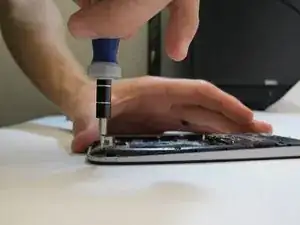

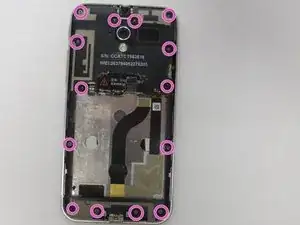

Используйте отвертку Torx T5, чтобы выкрутить 14 винтов с внутренней задней панели.

Использование магнитной подложки поможет не потерять винты.

ПРИМЕЧАНИЕ: винты по обеим сторонам аудиоразъёма короче. При повторной установке не вставляйте длинные винты, так как это может повредить дисплей.

После извлечения винтов снимите пластину.

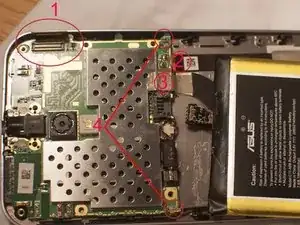

После снятия задней панели необходимо отсоединить следующие 4 шлейфа:

1. Шлейф мультитач.

2. Шлейф дисплея. Здесь много термопроводящей ленты. Осторожно отлейте её. Тянуть нужно в направлении к нижней части телефона.

3. Разъём платы нижней части. Заклеен термопроводящей лентой, отлейте ленту, поднимите разъём вверх, как и шлейф мультитач. Нужно только отсоединить его от основной платы, полностью шлейф убирать не надо.

4. Антенные разъёмы. Поднимите вверх и отведите в сторону.

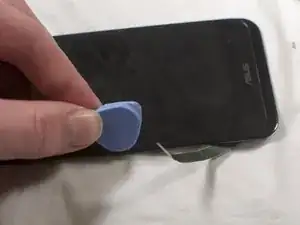

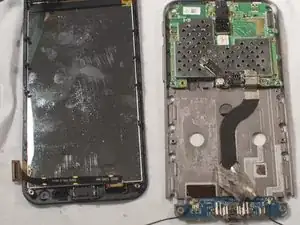

Поместите пластиковый инструмент для вскрытия сбоку экрана. Убедитесь, что все шлейфы отключены и нигде не зажаты. Снимите экран с металлической рамки.

Чтобы отделить экран от рамки, используйте пластиковый инструмент для вскрытия.

Будьте осторожны при снятии экрана с рамки: при приложении чрезмерной силы экран может разбиться.

Между экраном и рамкой расположен хрупкий уплотнитель; в комплекте с новым экраном уплотнитель не поставляется. Старайтесь крайне тщательно не повредить уплотнитель при снятии экрана с рамки.

Извлеките лоток SIM-карты.

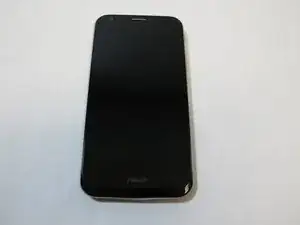

Установите новый экран.
