Замена камеры Asus Padfone X Mini

При расположении телефона экраном вниз, посмотрите на нижний правый угол — там должна быть прорезь. Используйте пластиковый инструмент для открывания и поднимите, чтобы снять внешнюю крышку.

Это не крышка с прикрепленным динамиком.

Поднимите аккумулятор из верхней части устройства.

По периметру должно быть 10 винтов Torx T5, длиной 2 мм. Выкрутите их.

Снимите крышку.

Переверните крышку.

Динамик прикреплён к внутренней стороне крышки и находится справа от отверстия для камеры.

Удалите динамик с помощью стандартных пинцетов, чтобы минимизировать повреждения, и замените его.

Отсоедините черный коннектор с левой стороны материнской платы.

Не удаляйте черный коннектор полностью.

Отключите серебристый коннектор от материнской платы. Он находится с левой стороны выше черного коннектора.

Удалите материнскую плату и замените экран.

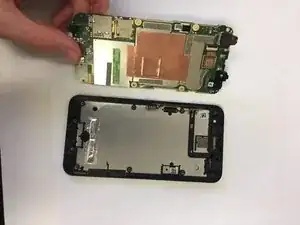

Переверните материнскую плату.

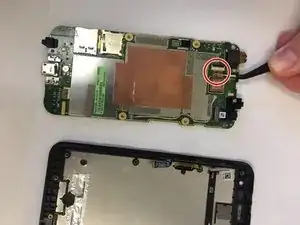

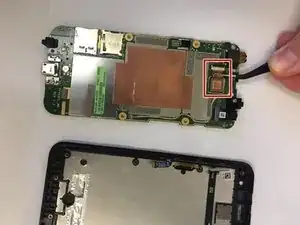

С помощью пинцетов вытяните коннектор, который соединяет камеру с материнской платой.

Удалите камеру.

Перевод руководства с ifixit.com
