Замена фронтальной камеры Asus PadFone S
Это руководство покажет, как извлечь фронтальную камеру вашего Asus PadFone S. Для этой замены требуются некоторые распространённые инструменты, поэтому убедитесь, что они у вас есть перед началом. Также необходимо заранее извлечь аккумулятор и плату. Это руководство поможет легко заменить сломанную или повреждённую фронтальную камеру и вернуть телефон в рабочее состояние.
Шаг 1
Поместите большой палец в разъём зарядки и подденьте заднюю крышку, чтобы снять её с телефона.
Шаг 2

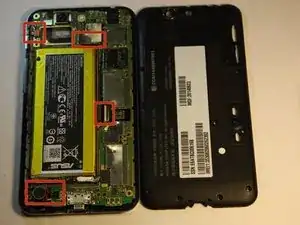

Удалите все винты с помощью отвертки Torx T5.

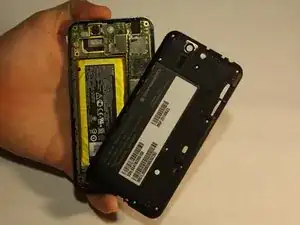

Снимите заднюю панель с телефона.
Шаг 3

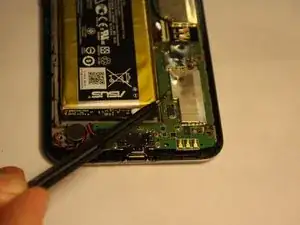

Отсоедините аккумулятор от платы с помощью пинцета.

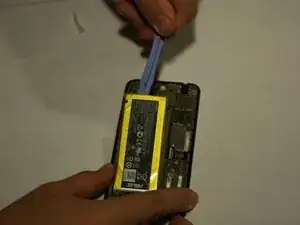

Используя пластиковые инструменты для вскрытия, приподнимите аккумулятор в его посадочном месте.
Приподнимайте аккумулятор равномерной, постоянной силой. Будьте аккуратны, чтобы не повредить аккумулятор при извлечении.
Шаг 4
После успешного удаления аккумулятора переходите к шагу 2.
Шаг 5

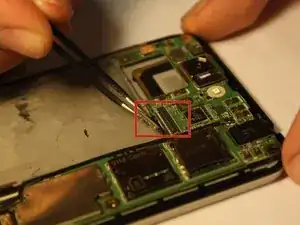

Отсоедините отмеченные шлейфы от платы с помощью пинцета.
Чрезмерное усилие может повредить шлейфы/разъёмы.
Не забудьте отключить разъём динамика, расположенный в нижнем левом углу.
Шаг 6

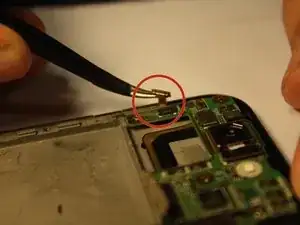

Отсоедините ещё два шлейфа, которые соединяют плату с телефоном.
Чрезмерное усилие может повредить шлейфы/разъёмы.
Шаг 7

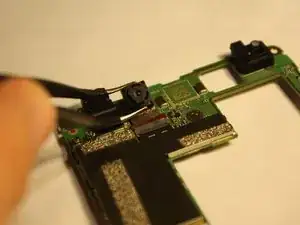

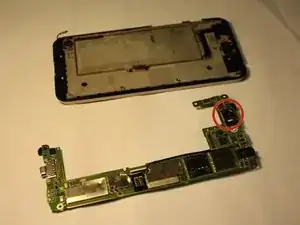

Переверните плату, чтобы найти фронтальную камеру.
Схватите стороны камеры пинцетом и аккуратно извлеките камеру из платы.
Чрезмерное усилие повредит соединительный шлейф.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
