Разборка Padfone2 Station

Перед началом подумайте о перечисленных мерах предосторожности:

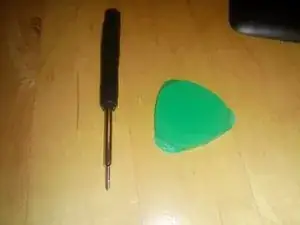

1. Вам понадобится инструмент для вскрытия (или что-то подобное) и маленькая крестовая отвёртка, как показано на изображении.

2. Гарантия будет аннулирована при открытии устройства.

3. Подумайте о покупке нового устройства (например, из региона Азии), прежде чем тратить много денег на запчасти или ремонт у производителя. Также можно поискать подержанную PadFone2 Station и оставить сломанное устройство в качестве донорского.

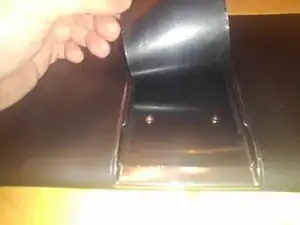

Подденьте (резаком или ножом) и аккуратно снимите клейкую ленту, чтобы получить доступ к 4 скрытым винтам. Снимите все 4 винта.

Ленту можно использовать повторно, но следует предотвратить прилипание частиц к ленте. (Если лента после сборки будет приклеена неровно к задней крышке, вы можете поцарапать экран телефона при вставке в Station)

Защитите стекло дисплея от царапин (например, приклейте пленку или бумагу).

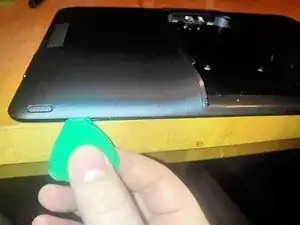

Теперь начинается первая критическая часть. Вставьте инструмент для вскрытия между задней крышкой и пластиковым каркасом дисплея. При отщёлкивании держите инструмент под углом 70–90 градусов к поверхности дисплея!!! В противном случае вы можете согнуть и треснуть стекло дисплея!! Пройдите инструментом по каждой стороне до тех пор, пока все защёлки не откроются.

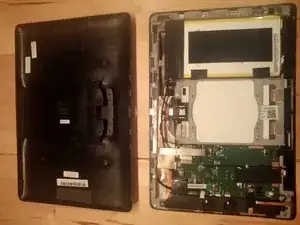

После открытия Station дальнейшая разборка в основном понятна сама по себе. Некоторые части закреплены винтами, некоторые — на клею. Для всех винтов Station можно использовать маленькую крестовую отвёртку (удачи — это устройство не проектировала фруктовая компания).

Теперь вы можете легко заменить аккумулятор, динамики, разъёмы, микрофон, камеру, переключатели, антенны, сенсорный модуль и другие детали.

Механическая конструкция кажется прочной. Я не смог найти слабых мест, которые по дизайну могли бы ограничить срок службы. Пока доступны источники запчастей, ремонт прост. Единственная критическая часть — дисплей. Дисплей легко снять, но трудно разделить на составляющие (например, отделить только верхнее стекло).

Снимайте все винты у кромки металлической опорной пластины в логическом порядке. Храните винты в том же порядке на клейкой ленте, чтобы облегчить повторную сборку.

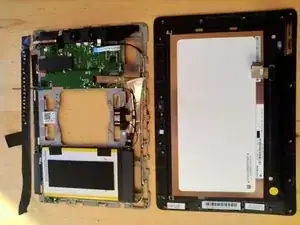

Отключите два мелких плоских кабеля экрана от разъёмов платы. Кабель, расположенный рядом с разъёмом питания, достаточно просто приподнять. Чтобы освободить второй кабель из разъёма, нужно отогнуть вверх белую заднюю часть (разблокировать) этого разъёма и вытащить кабель.

Сенсорный модуль трудно разделить на части, т.е. заменить только верхнее стекло (сенсор/цифровая рамка). Если вы не знакомы с продвинутыми приёмами вскрытия, стоит остановиться здесь и заказать весь сенсорный модуль. В этом случае не выполняйте мои следующие шаги.

Это этап с высоким риском повредить части экрана. Я не уверен, что мои действия — лучший метод. Мой сенсорный модуль уже был сломан, поэтому я не особо стремился сохранить его целым. Все три компонента склеены очень прочным клеем и очень трудно разделяются.

Поместите весь блок в печь и нагрейте до 70–80 градусов Цельсия, чтобы размягчить (расплавить) клей. Начните с одного края, аккуратно приподнимите ЖК-панель и снимите её, не сгибая слишком сильно.

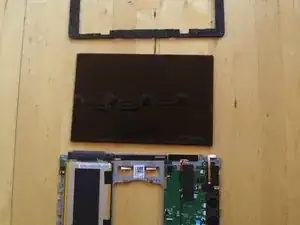

Повторно нагрейте панель и снимите пластиковую рамку. Может потребоваться несколько циклов нагрева между операциями.

Я продолжу с дальнейшими шагами после прибытия нового сенсорного модуля.

Буду признателен, если кто-то поделится дополнительными методами разделения клеевого соединения.
