Замена защитной панели экрана T-Mobile Sparq

Если вы смотрите на телефон спереди, ощупайте закруглённый верхний левый угол. Вы заметите тонкий зазор между передней панелью и задней крышкой.

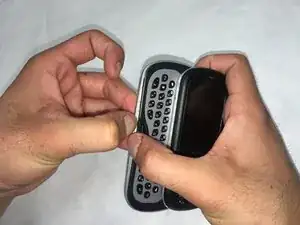

Переверните телефон (как показано на изображении) и с помощью лопатки или пальца аккуратно отделите заднюю крышку от корпуса телефона.

После снятия задней крышки вы увидите небольшую выемку над центром аккумулятора. Стрелка на аккумуляторе указывает на неё.

Вставьте кончик пальца в эту выемку и аккуратно извлеките аккумулятор из корпуса.

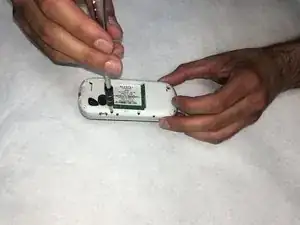

С помощью крестовой отвёртки №000 удалите восемь винтов диаметром 2 мм, расположенных на задней панели устройства. В процессе снятия винтов разместите их в небольшой ёмкости или на магнитном коврике, чтобы не потерять.

После удаления винтов переверните устройство обратно.

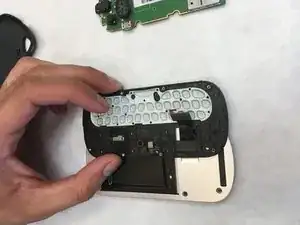

Теперь можно извлечь клавиатуру, закреплённую в нижней части корпуса. Если возникнут трудности, воспользуйтесь лопаткой, чтобы аккуратно выпрягнуть её.

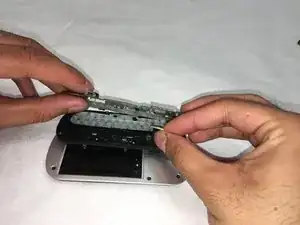

После снятия задней крышки аккуратно приподнимите материнскую плату от клавиатуры — не тяните резко. На ней установлен гибкий кабель, соединяющий плату с другой стороной телефона.

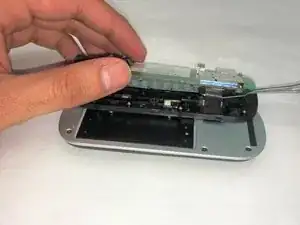

Найдите конец кабеля, соединённый с материнской платой, и аккуратно потяните за него, пока он не отсоединится. Кабель извлекается лёгким усилием, как деталь конструктора, и отщёлкивается без значительного давления.

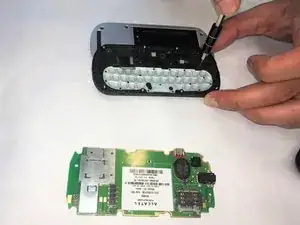

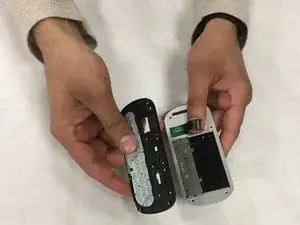

Шесть винтов диаметром 2 мм соединяют часть с клавиатурой с противоположной стороной телефона. Используя крестовую отвёртку №000, удалите винты и разъедините две половины телефона.

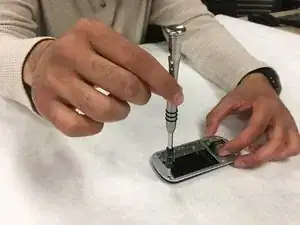

Удалите 5 винтов с тыльной стороны передней части телефона.

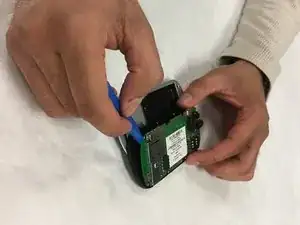

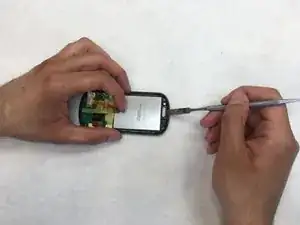

После этого вы сможете отделить серебристую пластиковую панель от передней крышки. Если детали прилегают плотно, воспользуйтесь лопаткой или аналогичным инструментом, чтобы начать отделение.

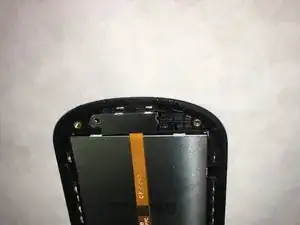

Вы увидите оранжевый гибкий кабель, идущий от зелёной платы в нижней части телефона, проходящий за экраном и подключённый к металлической крышке, скрывающей динамик для уха.

Чтобы снять металлическую крышку с динамика, внимательно осмотрите, как она прикреплена к телефону. Крышку удерживают два металлических фиксатора.

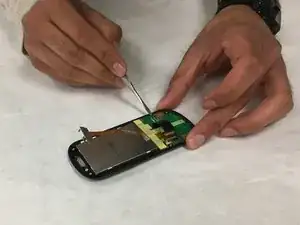

Используя тонкий конец инструмента, например лопатку, аккуратно нажмите на фиксаторы и одновременно приподнимите крышку с динамика.

Готово! Теперь у вас есть доступ к динамику. Передняя сторона динамика слегка прикреплена к пластиковому корпусу. Используйте лопатку, чтобы аккуратно отсоединить его от пластикового корпуса.

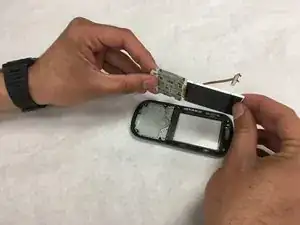

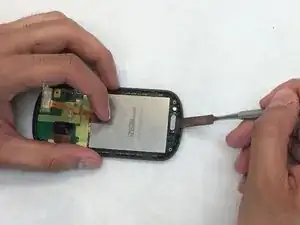

Блок экрана с материнской платой просто вынимается из передней части корпуса. Если возникнут трудности, используйте тонкий инструмент (например, лопатку), чтобы аккуратно приподнять его.
