Замена камеры Casio G’zOne Commando 4G LTE

Сначала вам необходимо unscrew два передних винта устройства.

Длина винтов составляет 4 мм, для их удаления потребуется битa Y0.

Используя ту же биту, удалите задние четыре винта с устройства.

Вы должны удалить шесть винтов (два спереди, четыре сзади). После этого вам нужно отделить переднюю и заднюю крышки телефона, используя лопатку или инструмент для поддевания.

Теперь у вас есть еще шесть винтов, которые нужно открутить (по три с каждой стороны). Они все одинакового размера, но меньше первых шести, которые мы сняли.

Эти винты имеют длину 4 мм и требуют биту PH00 для удаления.

После того как вы открутите все шесть винтов, вы можете легко отделить пластиковую оболочку руками.

Снова у вас есть шесть (и еще меньших) винтов, которые нужно удалить. Кроме того, вам нужно отключить небольшой провод, подключенный к материнской плате.

Эти винты имеют длину 2 мм и требуют биту PH000 для удаления.

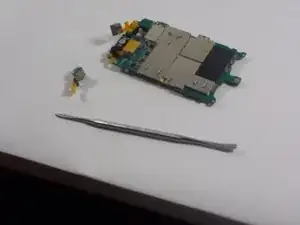

После удаления винтов осторожно отделите материнскую плату от корпуса с помощью лопатки.

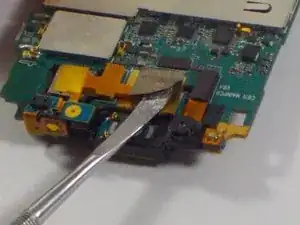

Чтобы удалить камеру, осторожно отключите провода с помощью металлической лопатки.

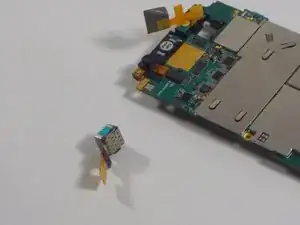

После отключения проводов удалите камеру, оказав легкое давление на

Перевод руководства с ifixit.com
