Замена фронтальной камеры Huawei Honor 10
Воспользуйтесь этим руководством, чтобы снять и заменить сломанную или неисправную фронтальную камеру в вашем Huawei Honor 10.
Для повторного крепления компонентов при сборке устройства Вам понадобится новый клей.
Шаг 1
Перед началом работы выключите телефон.
Приложите разогретый iOpener к длинному краю телефона, чтобы размягчить клей под задним стеклом. Держите iOpener не менее двух минут.
Шаг 2
Если заднее стекло телефона треснуло, присоска может не прилипнуть. Попробуйте поднять его с помощью прочного скотча или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить работу.
Плотно прижмите присоску к задней панели.
Поднимите правый край задней панели с помощью присоски, создав небольшой зазор между панелью и рамкой.
Вставьте конец расширительной пластины в образовавшийся зазор и проведите ей в правый нижний угол.
Шаг 3
Нанесите дополнительный нагрев, если клей становится слишком трудно разрезать. В процессе снятия задняя панель постоянно находится под натяжением и может сломаться, если клей недостаточно размягчён.
Вставьте вторую расширительную пластину в правый нижний угол заднего стекла.
Проведите расширительной пластиной вдоль нижнего края заднего стекла, разрезая клей, и оставьте её в левом нижнем углу.
Шаг 4
Вставьте третью расширительную пластину в левый нижний угол заднего стекла.
Проведите расширительной пластиной вдоль левого края заднего стекла, разрезая клей.
Оставьте расширительную пластину в левом верхнем углу заднего стекла.
Шаг 5
Вставьте четвёртую расширительную пластину в левый верхний угол заднего стекла.
Проведите ею вдоль верхнего края заднего стекла и разрежьте оставшийся клей.
Шаг 6
Осторожно поднимите заднее стекло Huawei Honor 10 и снимите его.
Шаг 7
Пинцетом осторожно отклейте чёрную плёнку от динамика и крышки дочерней платы.
Полностью снимите плёнку.
Шаг 8
Открутите три винта Phillips #00 (длиной 2,9 мм), крепящие металлическую скобу, которая находится поверх кабеля батареи, соединительного кабеля и гибкого кабеля дисплея.
Шаг 9
Пинцетом снимите металлический экран, закрывающий разъёмы соединительного кабеля, батареи и гибкого кабеля дисплея.
Шаг 10
Используя лопатку, подденьте и отключите гибкий кабель батареи.
Шаг 11

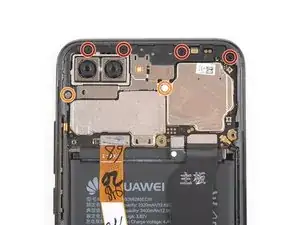

Открутите шесть винтов Phillips, крепящих крышку материнской платы:
Четыре винта длиной 3,4 мм
Два винта длиной 2,9 мм
Шаг 12

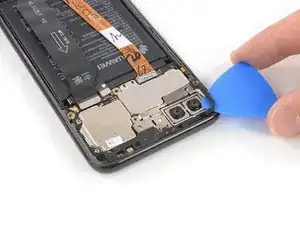

Вставьте расширительную пластину под крышку материнской платы рядом с камерами и аккуратно приподнимите крышку, поворачивая пластину вбок.

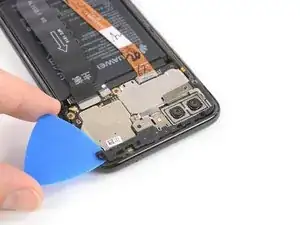

Повторите этот процесс с противоположной стороны крышки материнской платы, пока крышка не выскочит.

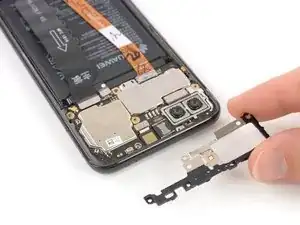

Снимите крышку материнской платы.
Шаг 13

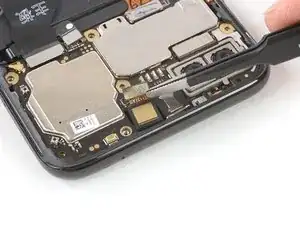

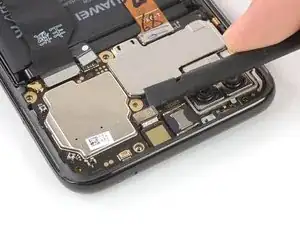

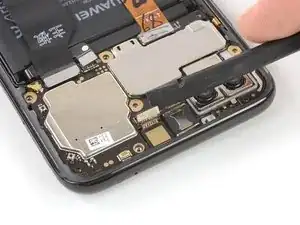

Используя плоский конец лопатки, подденьте и отключите гибкий кабель фронтальной камеры.
Шаг 14

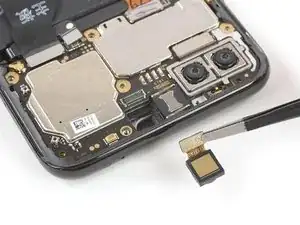

Пинцетом снимите фронтальную камеру.
Заключение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
По возможности, включите телефон и проверьте ремонт перед установкой нового клея и герметизацией корпуса.
Отнесите электронные отходы в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл не по плану? Ознакомьтесь с сообществом Answers, чтобы получить помощь в устранении неполадок.
Перевод руководства с ifixit.com
