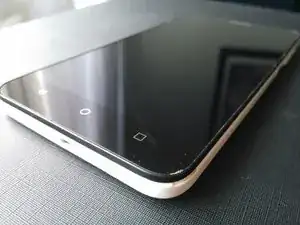

Замена сборки дисплея Huawei Honor 4X

Замена экрана Honor 4x — относительно простой процесс, просто не забывайте действовать здраво, выделить достаточно времени и соблюдать осторожность.

Рекомендуется всегда заменять всю сборку дисплея целиком, так как запчасти недорогие, а результат получается лучше.

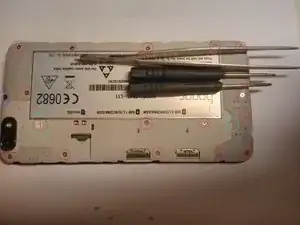

После снятия задней крышки, SIM-карт(ы) и SD-карты приступайте к выкручиванию всех 17 винтов.

Снятие этих двух гарантийных стикеров очевидно лишит устройство гарантии

16 одинаковых винтов с крестообразной головкой (Phillips)

1 винт Torx. Используйте отвертку T5 Torx.

После снятия винтов вставьте выбранный инструмент для поддевания (предпочтительно пластиковый) между задней крышкой и передней панелью и подденьте заднюю крышку, чтобы освободить её.

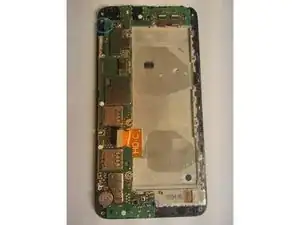

Проведите по периметру телефона лопаткой. Вы будете слышать щелчки по мере отстыковки защёлок вокруг телефона. Четыре разные части должны отойти относительно легко. После этого у вас будет открыта материнская плата.

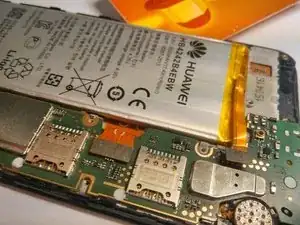

Прежде чем делать что-либо ещё, отключите шлейф питания батареи и извлеките батарею, чтобы избежать возможных коротких замыканий при отсоединении остальных шлейфов.

Батарею может быть трудно извлечь, но при небольшом нагреве (аккуратно) и использовании пластиковой лопатки батарея должна сниматься без больших усилий.

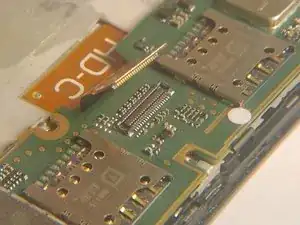

Отключите три шлейфа, отмеченные красным на картинке

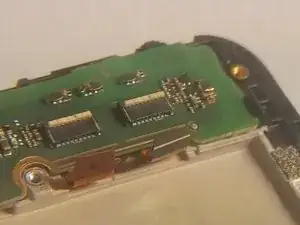

Эти три точки обозначают пластиковые защёлки, которые удерживают материнскую плату.

Отмеченная зелёным точка — место, откуда следует сначала освободить материнскую плату.

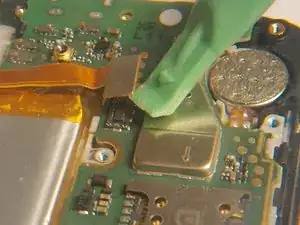

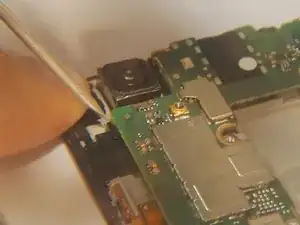

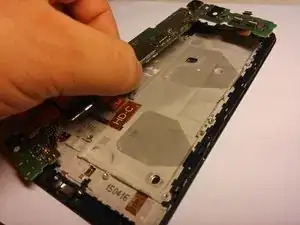

Аккуратно поддев плоской отверткой, теперь можно освободить материнскую плату и приподнять её вверх влево.

Не допускайте прилипания каких-либо шлейфов к материнской плате, чтобы предотвратить возможное повреждение шлейфов или самой платы.

Следующий шаг будет зависеть от вашей запасной части.

Если у вас сборка экрана с рамкой, просто проверьте детали: снимите и установите те части, которых не хватает на новой детали, например вибромотор нужно поддеть лопаткой и приклеить на новую часть.

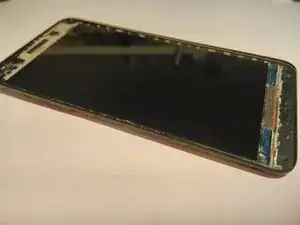

Если у вас сборка ЖК-дисплея и дигитайзера без рамки, вам нужно будет отделить старый экран от рамки. Это делается нагревом экрана, с помощью присоски и лезвия: экран должен отойти достаточно легко. Затем рамку нужно очистить изопропиловым спиртом, чтобы удалить старую двухстороннюю ленту.

Далее нанесите новые слои двухсторонней ленты и установите экран на место. Учтите прокладку кабелей.

Чтобы сэкономить 20 долларов и потратить до почти 2 часов дополнительного времени, вы можете заменить только переднее стекло-дигитайзер.

Сначала нагрейте стекло так, чтобы долго держать на нём руку было невозможно. (80–100 градусов Цельсия) Потребуются фен для горячего воздуха или нагревательная пластина.

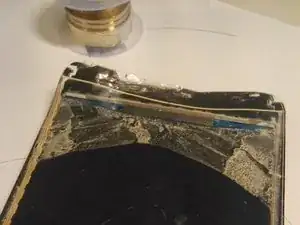

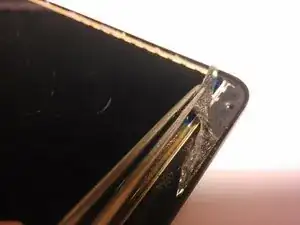

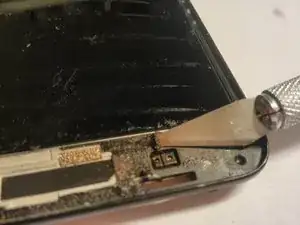

Вставьте лезвие между стеклом и рамкой. Аккуратно двигайтесь по периметру экрана, поддерживая стекло в горячем состоянии.

Избегайте нагрева экрана слишком близко или слишком долго в одном месте. ЖК-матрица легко повреждается.

Когда между стеклом и ЖК-модулем можно будет провести режущую проволоку, переключитесь с лезвия на режущую проволоку и, поддерживая стекло горячим на ощупь, отделите стекло. Рекомендую заранее изучить этот процесс подробнее. К сожалению, у меня нет фотографий этого процесса для данного устройства.

Теперь у вас должен открыться слой плёнки дигитайзера. Его необходимо отвести; по моему опыту, лучший способ — использовать тот же метод с режущей проволокой. Будьте предельно осторожны с феном. Рекомендую держать телефон в руке при нагреве феном — так вы почувствуете ожог раньше, чем повредите ЖК-экран.

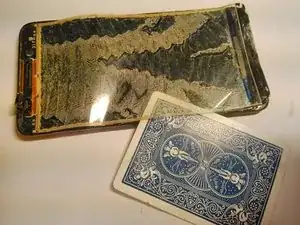

При отделении плёнки дигитайзера подложите что-то между ЖК и дигитайзером, чтобы нагретый дигитайзер не приклеился обратно к ЖК.

Следующий шаг — очистить ЖК и рамку.

Старую OCA можно скатать пальцем после небольшого нагрева.

Старую двухстороннюю ленту можно срезать и отодрать лезвием, а остатки легко удаляются изопропиловым спиртом.

Удалите до последней пылинки ЖК и рамку. Убедитесь, что нет отпечатков пальцев.

Нанесите двухстороннюю ленту. Она поможет приклеить стекло к рамке. Я обычно кладу двойной слой перед камерой и динамиком, чтобы предотвратить попадание LOCA внутрь них.

Я также использую герметик для подсветки, чтобы предотвратить попадание LOCA в подсветку. Тонкий слой прозрачной ленты от 0,5 мм на ЖК до края рамки также подойдёт.

Вы можете позже (сняв экран) убрать серебристый отражающий слой над подсветкой и протереть подсветку, если какой-либо LOCA попал внутрь подсветки.

Наносите клей LOCA таким образом. Посмотрите несколько видео на YouTube по этой теме.

Сделайте ручку из клейкой ленты на экране (см. фото) и сначала проведите дигитайзер через его отверстие в верхней части.

Медленно опускайте стекло на ЖК. При появлении пузырей вам придётся снять стекло и повторить шаг 8 заново. Поверьте, пузыри выглядят ужасно.

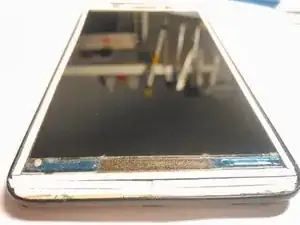

После установки дигитайзера прижмите его до тех пор, пока клей не распределится по всей поверхности, затем отвердите под УФ‑светом (в печи или с помощью фонаря). Вы можете прижать любое место с недостаточным количеством клея до затвердевания.

Соберите устройство, следуя инструкциям шагов 1–6 в обратном порядке.
