Замена тыльной камеры Amazon Fire Phone

Если дисплей повреждён, используйте прозрачную упаковочную ленту, чтобы удержать осколки стекла.

Убедитесь, что вся поверхность дисплея покрыта лентой.

Наденьте защитные очки для защиты глаз.

Выключите телефон.

Извлеките SIM-карту с левой стороны телефона, нажав на маленькое отверстие и позволив ей выдвинуться, используя головку отвертки 0.8.

Удалите два винта длиной 4 мм на нижней части телефона с помощью отвертки Torx T3.

Нажмите маленькую присоску прямо над кнопкой «Домой».

Поднимая присоску, вставьте пластину для открывания в щель между экраном и задней крышкой, чтобы аккуратно отщёлкнуть экран.

Осторожно разъединяйте половинки, чтобы не порвать ленточный кабель регулировки громкости.

С помощью инструмента для открывания отсоедините ленточный кабель кнопки регулировки громкости от основания телефона, освобождая две половинки телефона.

Используя насадку отвертки J000, удалите три винта длиной 3 мм, удерживающие скобу на месте.

Снимите серебристую скобу, которая была зафиксирована тремя только что удалёнными винтами.

Отсоедините разъём аккумулятора, используя пластиковый инструмент для открывания и приложив лёгкое усилие вверх на кабель.

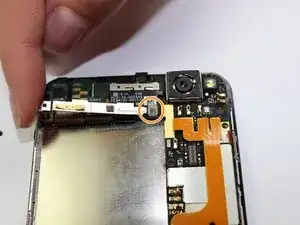

Отвинтите один винт-стойку длиной 1 мм, удерживающий скобу в верхней части телефона.

Осторожно сдвиньте скобу из защёлки, затем медленно снимите скобу.

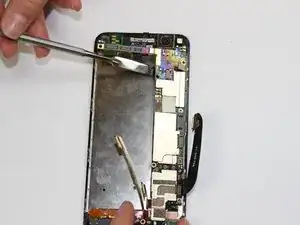

Отсоедините 9 кабелей вдоль верхней и правой стороны платинной платы с помощью лопатки.

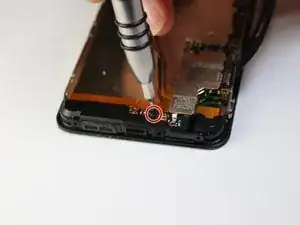

Отвинтите винт 3 мм, расположенный в верхнем левом углу телефона, плоской отвёрткой.

Отсоедините кабель, чтобы открыть доступ к 5 винтам вдоль правой стороны платы.

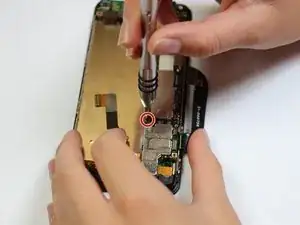

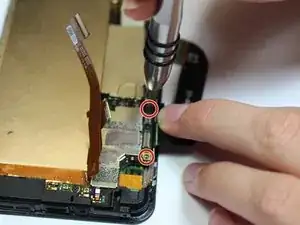

Отвинтите четыре винта длиной 2 мм, чтобы снять материнскую плату.

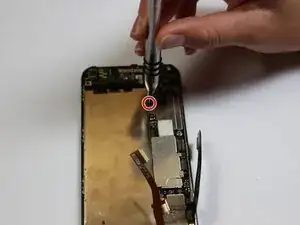

Отвинтите оставшийся винт 2 мм, чтобы снять материнскую плату.

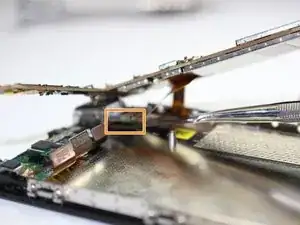

Осторожно поднимите материнскую плату и используйте лопатку, чтобы поддеть камеру из держателя камеры.

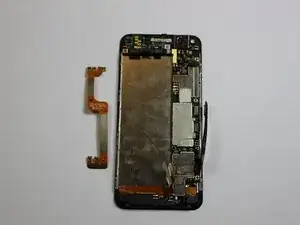

Снимите нижнюю пластиковую деталь с плоскими антенными кабелями.

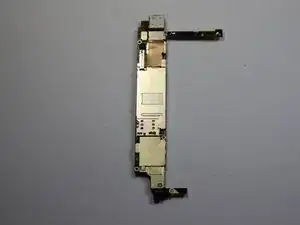

Переверните материнскую плату.

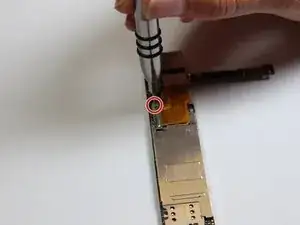

Используя крестовую отвертку, удалите оставшийся винт 1 мм, удерживающий скобу, защищающую ленточный кабель камеры.

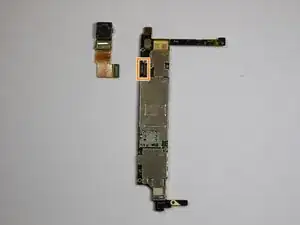

Аккуратно снимите ленточный кабель и тыльную камеру.
