Замена экрана Xiaomi Poco F3

Подготовьте iOpener и приложите его к заднему стеклу минимум на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или нагревальную плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к правому краю заднего стекла как можно ближе к кромке.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте приподнять стекло с помощью прочной клейкой ленты или приклейте присоску супер‑клеем и дайте затвердеть, чтобы продолжить работу.

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между задним стеклом и рамкой.

Если трудно создать зазор, примените больше тепла, чтобы дополнительно смягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте медиатор для вскрытия в созданный зазор.

Проведите медиатором к верхнему правому углу, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не сросся снова.

Вставьте второй медиатор в верхнем правом углу.

Проведите медиатором до нижнего правого угла, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не сросся снова.

Если клей сложно разрезать, скорее всего он остыл. Используйте iOpener одну‑две минуты, чтобы повторно его разогреть.

Вставьте третий медиатор в нижнем правом углу.

Проведите медиатором вдоль нижней кромки телефона, чтобы перерезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не сросся снова.

Вставьте четвёртый медиатор в нижнем левом углу телефона.

Проведите медиатором вдоль левого края, чтобы перерезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не сросся снова.

Будьте осторожны, чтобы не повредить кабели кнопок. Они тоже приклеены, и вы можете нечаянно зацепить их при резке клея.

Вставьте пятый медиатор под верхний левый угол.

Проведите медиатором вдоль верхнего края заднего стекла, чтобы перерезать оставшийся клей.

Снимите заднее стекло.

Нанесите новый клей в необходимых местах после очистки соответствующих областей изопропиловым спиртом (>90%).

Зафиксируйте новое заднее стекло с помощью заранее вырезанного клея или двусторонней клейкой ленты. После установки заднего стекла приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей хорошо схватился — стопка тяжёлых книг подойдёт.

Используйте крестовую отвёртку, чтобы выкрутить одиннадцать винтов, удерживающих крышку материнской платы:

Десять винтов длиной 3.4 мм

Один винт длиной 1.5 мм

Вставьте кончик медиатора под нижнюю левую кромку крышки материнской платы.

Используйте медиатор, чтобы приподнять крышку материнской платы и освободить пластиковые защёлки, удерживающие крышку на месте.

Не снимайте крышку материнской платы полностью! Она всё ещё подключена к плате.

Поднимите крышку материнской платы пальцами, чтобы получить доступ к разъёму на плате.

Используйте лопаточку, чтобы отключить крышку материнской платы, поддев разъём перпендикулярно вверх из его гнезда на плате.

Снимите крышку материнской платы.

Разъём батареи покрыт графитовой фольгой. Осторожно отогните её или зафиксируйте липкой лентой к верхнему краю Poco F3, чтобы получить доступ к разъёму батареи.

Используйте лопаточку, чтобы отключить батарею, поддев разъём перпендикулярно вверх из его гнезда.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка SIM‑карты, расположенного на левом нижнем краю Poco F3.

Нажмите с усилием, чтобы извлечь лоток.

Выньте лоток SIM‑карты из телефона.

С помощью крестообразной отвертки (Phillips) выкрутите семь винтов длиной 3,5 мм, крепящих динамик.

Используйте лопатку, чтобы поддеть и отсоединить чёрный антенный кабель от материнской платы.

При сборке эти разъёмы могут быть трудно подключаемыми. Удерживайте разъём над его гнездом и нажмите вниз плоским концом лопатки. Разъём должен защёлкнуться на месте.

Вставьте медиатор между рамкой и верхним левым краем динамика.

Используйте медиатор, чтобы приподнять динамик, наклоняя его вниз.

Используйте пинцет или пальцы, чтобы вынуть динамик.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты, такие как антенный кабель.

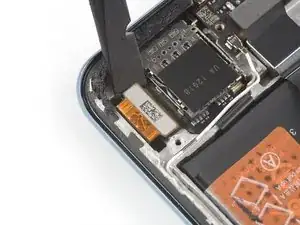

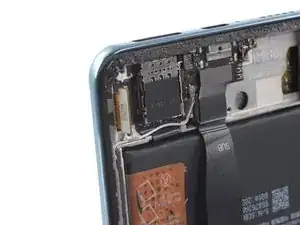

Плоским концом лопатки подденьте и отсоедините разъём шлейфа экрана на дочерней плате.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее двух минут.

Закрепите присоску внизу экрана, как можно ближе к краю.

Если экран телефона треснул, присоска может не держаться. Попробуйте поднять экран при помощи прочной ленты или приклейте присоску суперклеем и дайте ему застыть, чтобы продолжить работу.

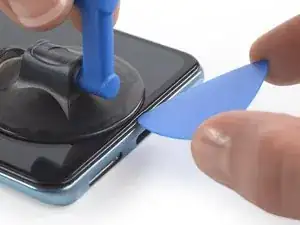

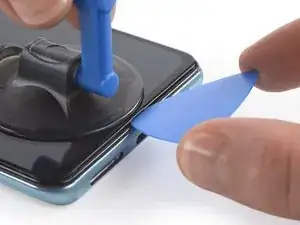

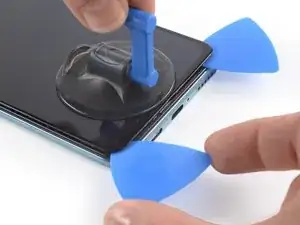

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

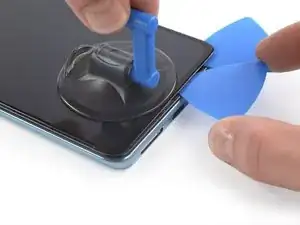

Вставьте медиатор в зазор.

Если возникают трудности, примените больше нагрева, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Проведите медиатором к нижнему правому углу.

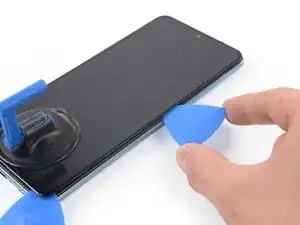

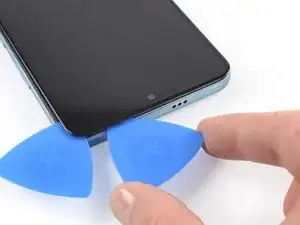

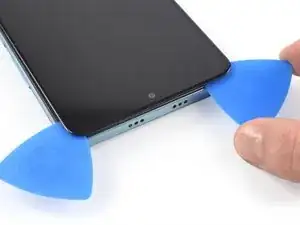

Вставьте второй медиатор в созданный зазор и проведите его к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте третий медиатор под нижний правый угол телефона.

Проведите медиатором вверх до верхнего правого угла, чтобы разрезать клей. Оставьте его там, чтобы клей не склеился снова.

Если резать становится слишком тяжело, повторно нагрейте и снова примените iOpener.

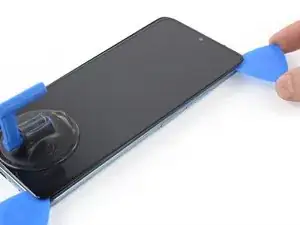

Вставьте четвёртый медиатор в верхний правый угол.

При проходе рядом с фронтальной камерой вставляйте только кончик медиатора, чтобы не повредить и не запачкать объектив.

Проведите медиатором вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу экрана, чтобы клей не склеился снова.

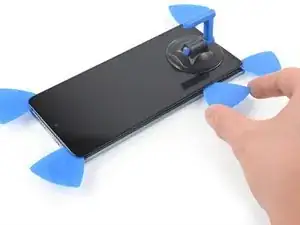

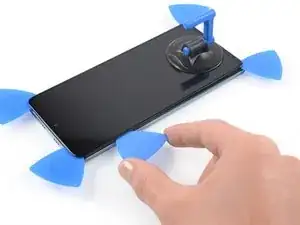

Вставьте пятый медиатор и проведите им вдоль левого края телефона, чтобы разрезать оставшийся клей.

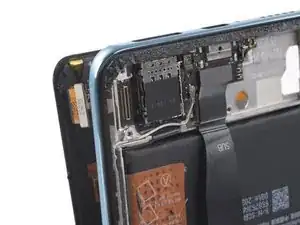

Не снимайте экран полностью — шлейф экрана всё ещё протянут через рамку и возможно приклеен с внутренней стороны средней рамки.

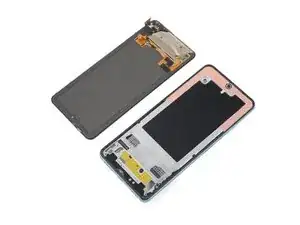

Протяните шлейф дисплея через зазор в средней рамке и снимите дисплей.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.
