Замена экрана Xiaomi Redmi Note 9T

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие лотка для SIM-карты, расположенное в верхнем левом торце телефона.

Нажмите сильно, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она находится в правильной ориентации внутри лотка.

Тонкая резиновая прокладка вокруг лотка обеспечивает защиту от воды и пыли. Если прокладка повреждена или отсутствует, замените прокладку или весь лоток, чтобы защитить внутренние компоненты телефона.

Задняя крышка Redmi Note 9T удерживается пластиковыми защёлками и слабым клеем вокруг выреза для камеры. Для освобождения пластиковых защёлок может потребоваться приложить усилие.

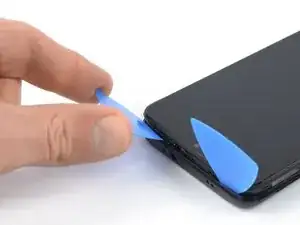

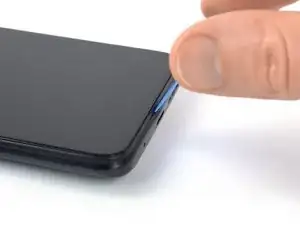

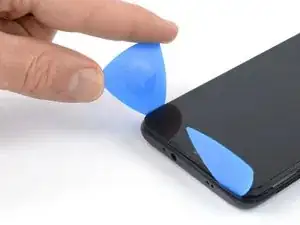

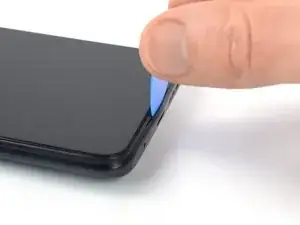

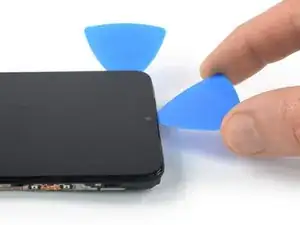

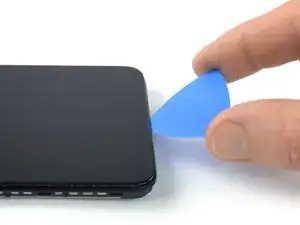

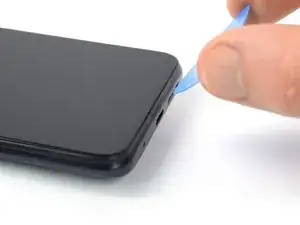

Вставьте пластик для вскрытия под крутым углом между модулем дисплея и задней крышкой в месте расположения порта зарядки. Для этого может потребоваться приложить усилие.

Убедитесь, что вставляете пластик для вскрытия между задней крышкой и рамкой дисплея, чтобы избежать отделения экрана от рамки.

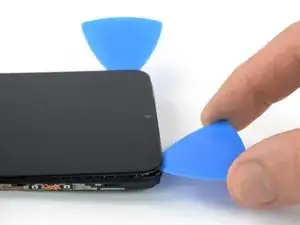

Просуньте пластик для вскрытия к нижнему правому углу, чтобы освободить пластиковые защёлки, удерживающие заднюю крышку.

Оставьте пластик для вскрытия в нижнем правом углу, чтобы защёлки не защёлкнулись обратно.

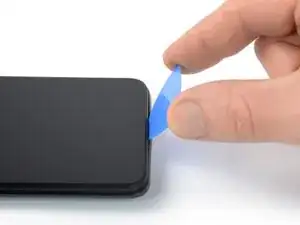

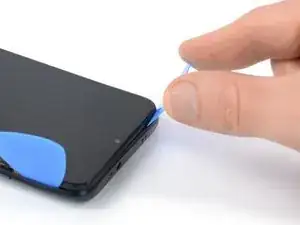

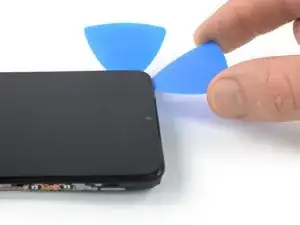

Вставьте второй пластик для вскрытия под крутым углом у нижнего края телефона.

Просуньте пластик для вскрытия к нижнему левому углу, чтобы освободить пластиковые защёлки.

Оставьте пластик для вскрытия в нижнем левом углу, чтобы защёлки не защёлкнулись обратно.

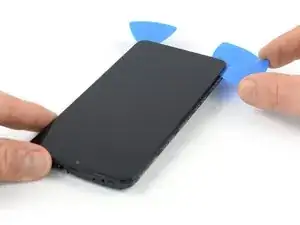

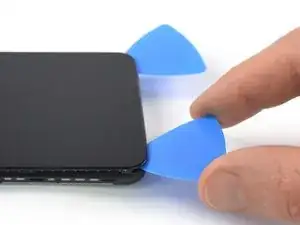

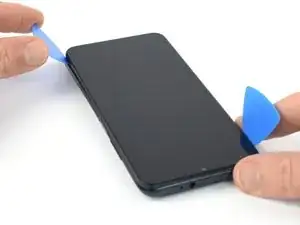

Сдвиньте пластик для вскрытия внизу слева вдоль левого края телефона, чтобы освободить пластиковые защёлки.

Оставьте пластик для вскрытия в верхнем левом углу, чтобы защёлки не защёлкнулись обратно.

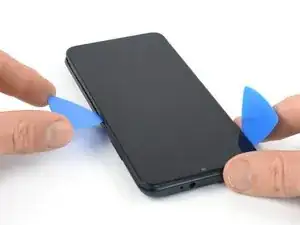

Сдвиньте пластик для вскрытия внизу справа вдоль правого края телефона, чтобы освободить пластиковые защёлки.

Оставьте пластик для вскрытия в верхнем правом углу, чтобы защёлки не защёлкнулись обратно.

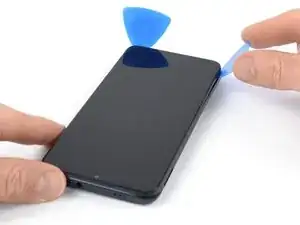

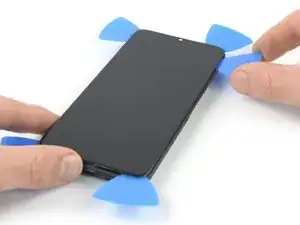

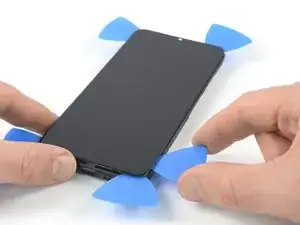

Проведите левый пластик для вскрытия через верхний левый угол, чтобы освободить защёлки верхнего края.

Проведите правый пластик для вскрытия через верхний правый угол, чтобы освободить оставшиеся пластиковые защёлки.

Не пытайтесь полностью отделить узел телефона от задней крышки — кабель питания и кнопок громкости всё ещё подключён к плате.

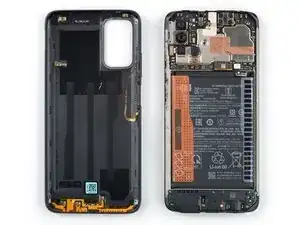

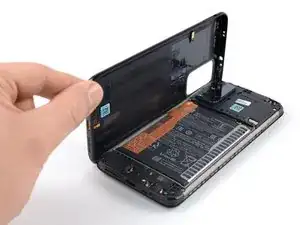

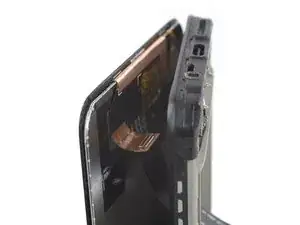

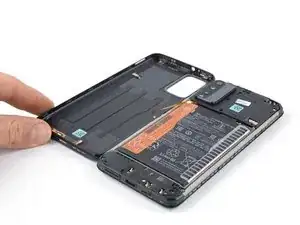

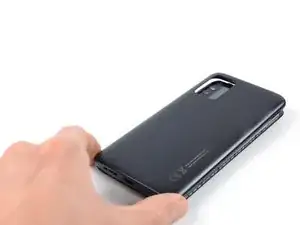

Осторожно отогните заднюю крышку влево от узла телефона, как если бы вы открывали обложку книги.

Следите, чтобы не натянуть и не порвать гибкий кабель питания или кнопок громкости в этой процедуре.

При сборке совместите заднюю крышку с узлом телефона и защёлкните её на место в исходном положении.

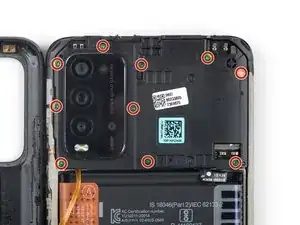

Снимите десять винтов длиной 3.9 мм, фиксирующих крышку материнской платы, с помощью крестовой отвертки.

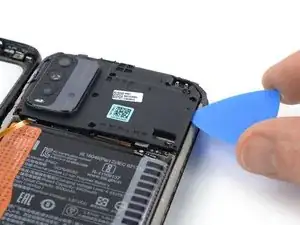

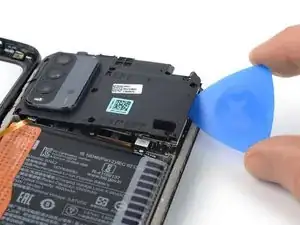

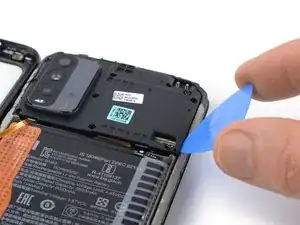

Вставьте пластик для вскрытия под нижний правый край крышки материнской платы.

Проведите пластик для вскрытия вдоль правого края крышки материнской платы, чтобы освободить её пластиковые защёлки.

Поверните пластик для вскрытия вбок, чтобы приподнять крышку материнской платы.

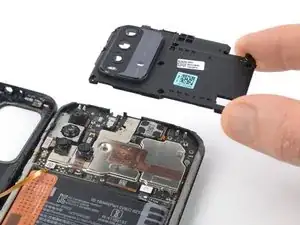

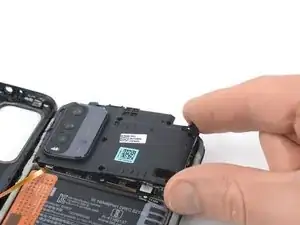

Снимите крышку материнской платы.

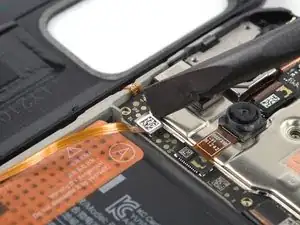

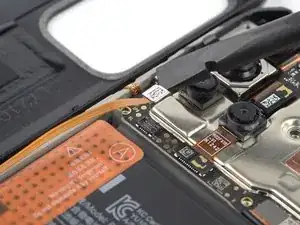

Используйте лопатку, чтобы отсоединить кабель кнопки «Домой» и кнопок громкости, поддев разъём и приподняв его вертикально из гнезда.

Для повторного подключения таких разъёмов аккуратно совместите и нажмите одну сторону, пока она не защёлкнется, затем повторите для другой стороны. Не нажимайте в центре. Если разъём установлен неправильно, контакты могут согнуться и получить необратимое повреждение.

Отделите заднюю крышку от узла телефона.

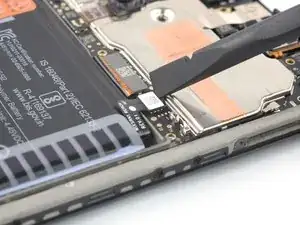

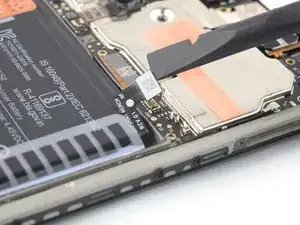

Используйте лопатку, чтобы отключить кабель батареи, поддев разъем вертикально вверх от его гнезда.

Будьте осторожны, чтобы не проткнуть и не согнуть батарею инструментом — проткнутая или деформированная батарея может вытекать опасные вещества или вызвать возгорание.

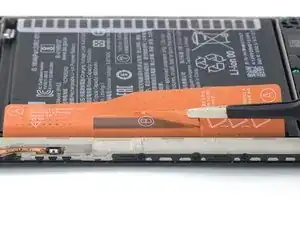

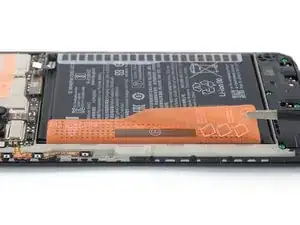

Используйте пинцет с тупыми концами или чистый ноготь, чтобы отлепить оранжевую клейкую полоску с маркировкой A от батареи.

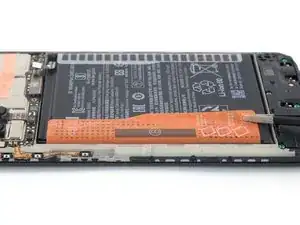

Повторите предыдущую процедуру с отрывной лентой на оранжевой клейкой полоске с маркировкой B.

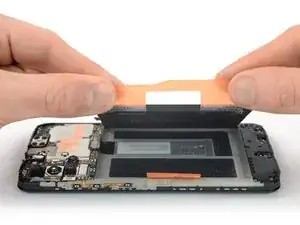

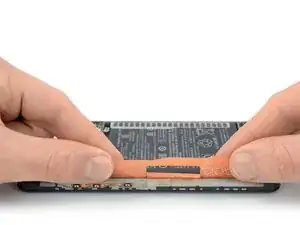

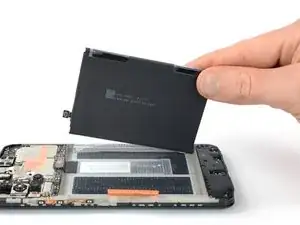

Возьмите оба конца отрывной ленты с маркировкой A и потяните вверх клейкую полосу, чтобы вывести батарею из посадочного гнезда и поднять её в вертикальное положение.

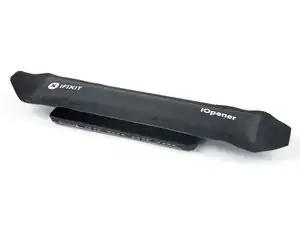

Если вам трудно вынуть батарею из посадочного гнезда, приложите нагретый iOpener к экрану на две минуты, чтобы ослабить клей батареи.

Можно также использовать фен, паяльную термофен или горячую плиту, но следите, чтобы не перегреть устройство.

Не направляйте термофен непосредственно на батарею, а лишь на экран, чтобы предотвратить перегрев батареи.

Отклейте батарею от оставшегося клея.

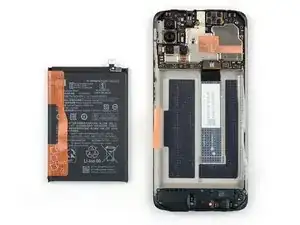

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это представляет опасность для безопасности.

Закрепите новую батарею предварительно вырезанным клеем или двусторонней клейкой лентой. Чтобы правильно её расположить, нанесите новый клей в корпус устройства в тех местах, где находился старый клей, а не непосредственно на батарею. Плотно прижмите новую батарею на место.

При сборке временно подключите батарею к плате перед тем, как окончательно прижать её на место, чтобы обеспечить правильное выравнивание. Отключите батарею после того, как она села на место.

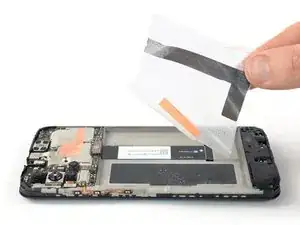

Пальцами отлепите клейкую ленту батареи от средней рамки и от гибкого кабеля дисплея.

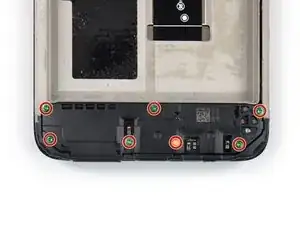

Отверткой Phillips выкрутите семь винтов длиной 3.9 мм, крепящих узел громкоговорителя.

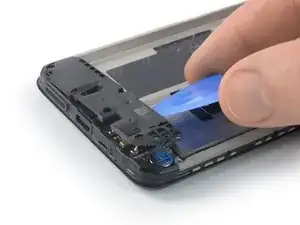

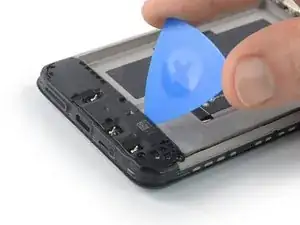

Подложите медиатор под верхний край узла громкоговорителя.

С помощью медиатора подденьте узел громкоговорителя вверх, пока не сможете захватить его пинцетом или пальцами.

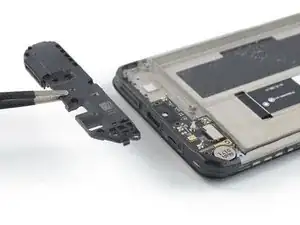

Снимите узел громкоговорителя пинцетом или пальцами.

Используйте лопатку, чтобы отключить кабель дисплея, поддев разъем вертикально вверх от его гнезда.

Кабель дисплея приклеен к средней рамке слабо действующим клеем.

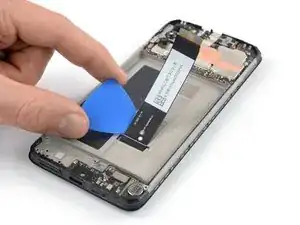

Подложите медиатор под кабель дисплея, чтобы отделить его от средней рамки.

Если трудно отделить кабель дисплея, приложите нагретый iOpener к экрану на одну минуту, чтобы ослабить клей кабеля.

Используйте лопатку, чтобы отключить кабель цифрораспознавателя, поддев разъем вертикально вверх от его гнезда.

Приложите нагретый iOpener к экрану на 3 минуты, чтобы ослабить клей под ним.

Можно также использовать фен, паяльную термофен или горячую плиту, но следите, чтобы не перегреть устройство. Край должен быть слегка слишком горячим на ощупь.

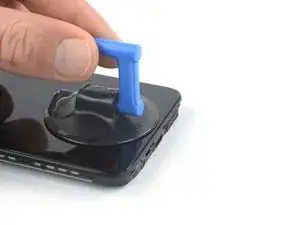

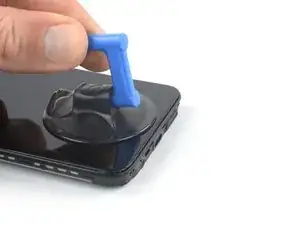

Когда экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске зацепиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

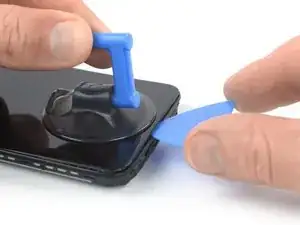

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и узлом телефона.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте нижний край ещё и попробуйте снова.

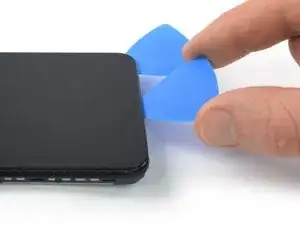

Вставьте медиатор в полученный зазор.

Проведите медиатором клей вдоль нижнего правого угла экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

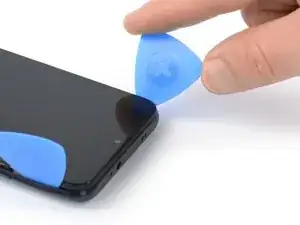

Вставьте второй медиатор в нижний край и проведите им к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте третью пластиковую лопатку под нижний левый угол экрана.

Проведите лопаткой вдоль левого края экрана, чтобы разрезать клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся снова.

Если клей становится трудным для разрезания, скорее всего он остыл. Используйте iOpener или тепловой пистолет в течение 1–2 минут, чтобы разогреть его.

При прорезании рядом с фронтальной камерой вставляйте только кончик лопатки (~2,5 мм), чтобы не повредить и не размазать камеру.

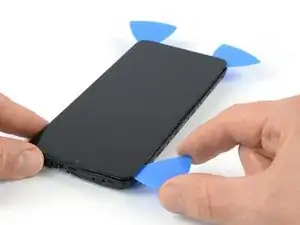

Вставьте четвертую лопатку в верхний левый угол экрана.

Проведите лопаткой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

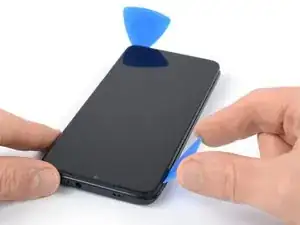

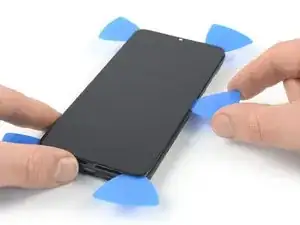

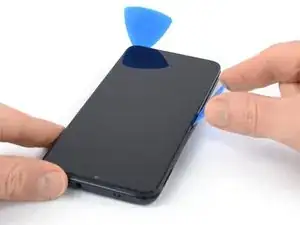

Вставьте пятую лопатку и проведите ею вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь полностью снять дисплей пока что — кабели дисплея всё ещё продеты через середину корпуса.

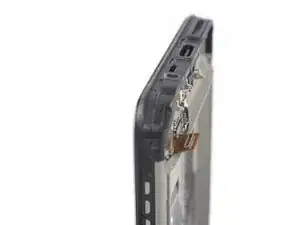

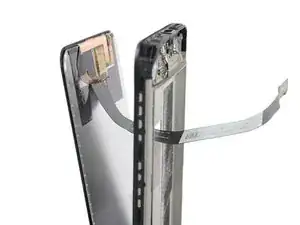

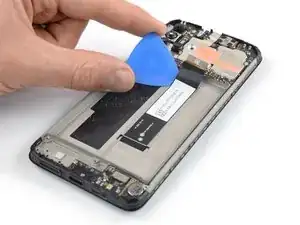

Осторожно протяните шлейф дигитайзера через зазор в середине корпуса, открывая сборку телефона как книгу.

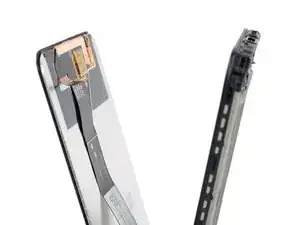

Освободите шлейф дисплея, протянув его через зазор в середине корпуса.

Отделите экран от сборки телефона.
