Замена экрана Xiaomi Poco M3

Вставьте инструмент для извлечения SIM‑карты или скрепку в небольшое отверстие в лотке SIM‑карты, расположенном в верхнем левом углу Poco M3.

Нажмите с усилием, чтобы извлечь лоток SIM‑карты.

Выньте лоток SIM‑карты из корпуса телефона, потянув его наружу.

Если в лотке находится SIM‑карта, она легко выпадет.

При возвращении SIM‑карты убедитесь, что она вставлена в лоток в правильной ориентации.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM‑карты, чтобы защитить внутренние компоненты Poco M3.

Вставьте лопаточку под острым углом в разъём зарядки.

Не вставляйте лопаточку под плоским углом, как кабель зарядки, чтобы не повредить разъём зарядки.

Используйте лопаточку, чтобы создать зазор между корпусом телефона и задней крышкой, поддев заднюю крышку у нижнего края экрана.

Вставьте медиатор для вскрытия в зазор между корпусом телефона и задней крышкой.

Уберите лопаточку.

Сдвиньте медиатор к нижнему левому углу телефона, чтобы освободить пластиковые защёлки, удерживающие заднюю крышку.

Поверните медиатор вокруг нижнего левого угла.

Проведите медиатор вдоль левого края Poco M3, чтобы освободить пластиковые защёлки.

Проведите медиатор вокруг верхнего левого угла, чтобы освободить пластиковые защёлки.

Проведите медиатор вдоль верхнего края телефона, чтобы освободить защёлки, удерживающие заднюю крышку.

Проведите медиатор вокруг верхнего правого угла, чтобы освободить пластиковые защёлки.

Оставьте медиатор вставленным над кнопками регулировки громкости.

Избегайте использования медиатора в области физических кнопок. Там проходит гибкий кабель, и его легко порвать.

Вставьте ещё один медиатор в зазор у нижнего края телефона.

Проведите медиатор вокруг нижнего правого угла, чтобы освободить пластиковые защёлки задней крышки.

Проведите медиатор вдоль правого края телефона, чтобы освободить оставшиеся защёлки. Остановитесь чуть ниже дактилоскопического датчика.

Удалите медиаторы и переверните телефон.

Откройте телефон, откидывая заднюю крышку с правой стороны, как обложку книги.

Избегайте натяжения гибкого кабеля датчика отпечатка пальца в ходе этой операции.

Отвинтите десять винтов длиной 3,9 мм крестовой отверткой Phillips #00.

Подденьте медиатор под нижний правый угол крышки платы.

Проведите медиатор вдоль правого края крышки платы, чтобы освободить пластиковые защёлки.

В верхнем правом углу поверните медиатор против часовой стрелки, чтобы поддеть и приподнять крышку платы.

Снимите крышку платы.

Используйте плоскую сторону лопаточки, чтобы поддеть и отключить кабель датчика отпечатка пальца в нижнем левом углу платы.

Снимите блок задней крышки.

Используйте плоский конец лопатки, чтобы приподнять и отключить кабель батареи в правом нижнем углу платы.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасные химические вещества или вызвать тепловое происшествие.

Используйте пинцет с притупленным носиком или чистый ноготь, чтобы отлепить верхний край оранжевой клейкой ленты с маркировкой A от аккумулятора.

Используйте пинцет с притупленным носиком или чистый ноготь, чтобы отлепить нижний край оранжевой клейкой ленты с маркировкой A от аккумулятора.

Сложите вниз клейкую ленту с маркировкой A.

Используйте пинцет с притупленным носиком или чистый ноготь, чтобы отлепить оранжевую клейкую ленту с маркировкой B от аккумулятора.

Схватите оба угла оранжевой клейкой ленты с маркировкой A.

Потяните вверх, чтобы вытащить аккумулятор из гнезда, и разверните его в вертикальное положение.

Хотя эти клейкие язычки должны облегчать снятие аккумулятора, может потребоваться приложить силу. Если у вас возникают трудности со снятием аккумулятора, можно приложить нагретый iOpener к центру дисплея, чтобы ослабить клей под ним.

Отклейте аккумулятор от оставшегося клея.

Удалите аккумулятор.

При сборке временно подключите аккумулятор к плате, чтобы правильно выровнять его. После установки отключите аккумулятор.

Отлепите клейкую наклейку аккумулятора от средней рамки.

Этот шаг обязателен, если вы заменяете дисплей. Настоятельно рекомендуется использовать новую клейкую наклейку при установке нового аккумулятора.

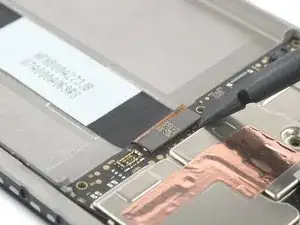

Используйте плоский конец лопатки, чтобы отключить основной шлейф дисплея.

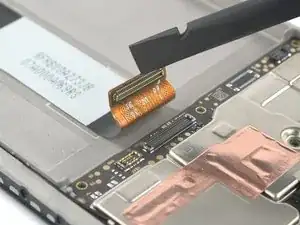

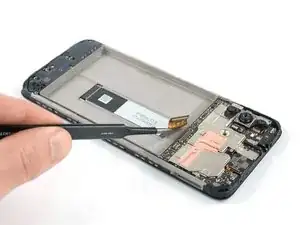

Используйте пинцет с притупленным носиком, чтобы отслоить основной шлейф дисплея от средней рамки.

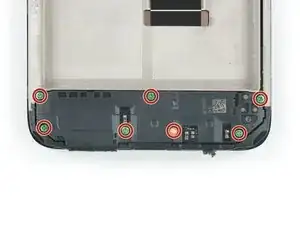

Используйте отвёртку Phillips #00, чтобы выкрутить семь винтов длиной 3,9 мм.

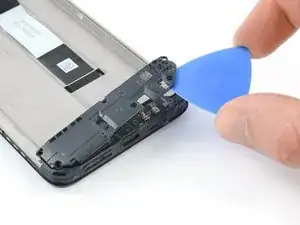

Вставьте монтажную пластину под правый нижний угол корпуса динамика.

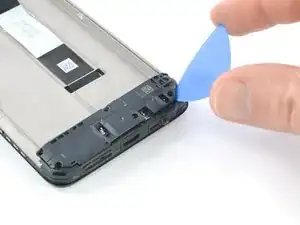

Используйте пластину, чтобы поддеть корпус динамика и вынуть его из гнезда.

Снимите корпус динамика.

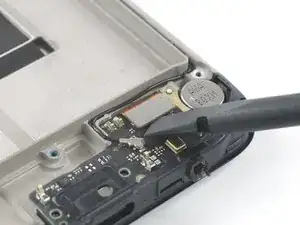

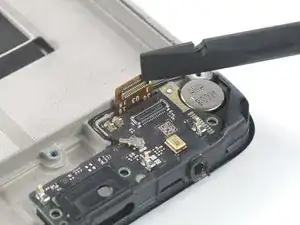

Используйте плоский конец лопатки, чтобы отключить шлейф цифроанализатора.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее двух минут.

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю телефона.

Если экран телефона треснул, присоска может не держаться. Попробуйте приподнять экран с помощью прочной ленты или приклейте присоску суперклеем и дайте ей застыть, чтобы продолжить.

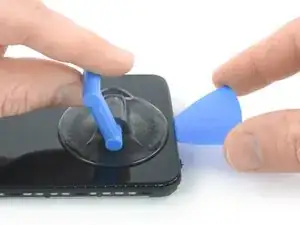

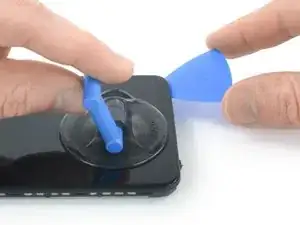

Поднимите экран с помощью присоски, чтобы образовалась небольшая щель между экраном и рамкой.

Вставьте кончик монтажной пластины в щель между средней рамкой и экраном.

Просуньте монтажную пластину к правому нижнему углу, чтобы перерезать клей. Оставьте её на месте, чтобы клей не закрылся снова.

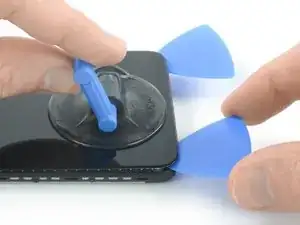

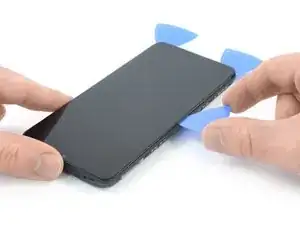

Вставьте вторую монтажную пластину и проведите ею к левому нижнему углу экрана, чтобы перерезать клей.

Оставьте монтажные пластины на месте, чтобы клей не закрылся снова.

Если клей становится трудно резать, он, скорее всего, остыл. Используйте iOpener, чтобы снова его разогреть.

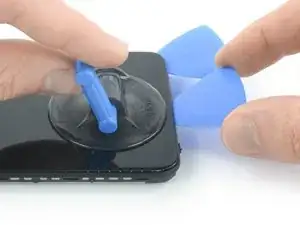

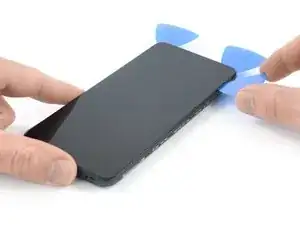

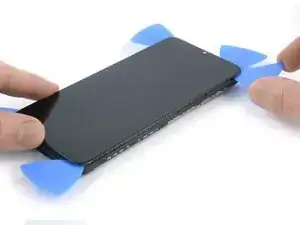

Вставьте третью монтажную пластину под левый нижний угол телефона.

Проведите пластину вверх к левому верхнему углу, чтобы перерезать клей. Оставьте её на месте, чтобы клей не закрылся снова.

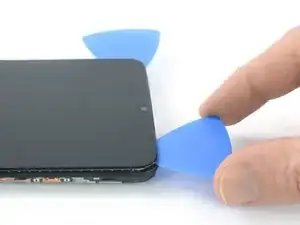

Вставьте четвёртую монтажную пластину в верхний левый угол.

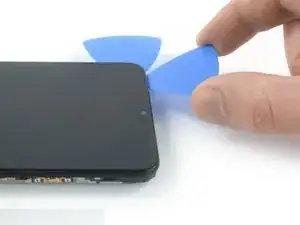

Проведите пластину вдоль верхнего края телефона, чтобы перерезать клей. Оставьте пластину в верхнем правом углу экрана, чтобы клей не закрылся снова.

Когда вы разрезаете клей вблизи фронтальной камеры, вводите только кончик монтажной пластины, чтобы не повредить и не размазать камеру.

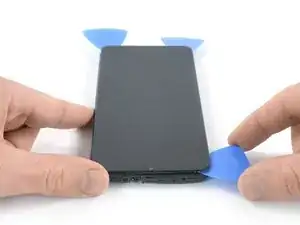

Вставьте пятую плоскую пластиковую лопатку и проведите ею вдоль правого края телефона, чтобы отрезать оставшийся клей.

Постарайтесь пока не снимать дисплей полностью — шлейфы дисплея всё ещё продеты через рамку и возможно приклеены с внутренней стороны средней рамки.

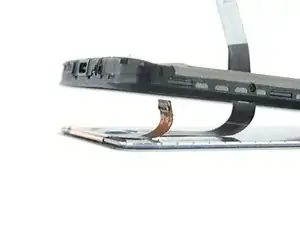

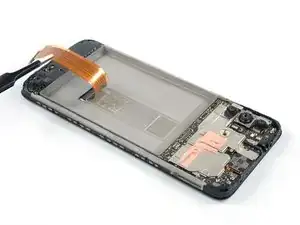

Проденьте шлейф дигитайзера через зазор в средней рамке.

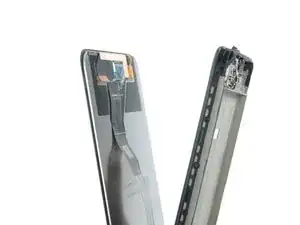

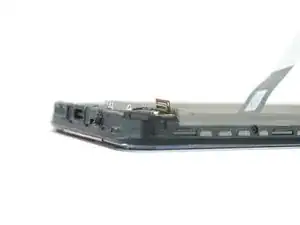

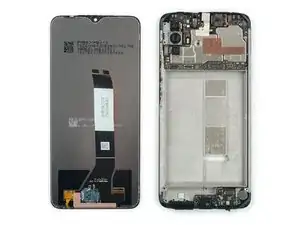

Проденьте шлейф дисплея через зазор в средней рамке и снимите экран.

Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые пленки с новой детали перед установкой.
