Замена экрана Xiaomi Redmi Note 9S

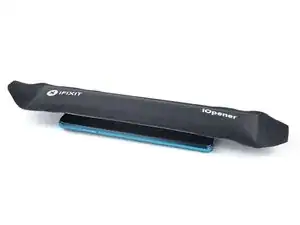

Приготовьте iOpener и приложите его к задней крышке минимум на две минуты, чтобы разрыхлить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

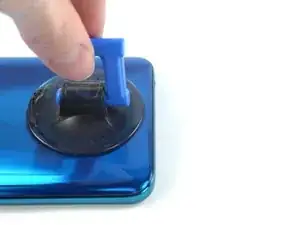

Прикрепите присоску к нижнему краю заднего стекла как можно ближе к краю.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте поддеть лентой с высокой прочностью или приклейте присоску супер‑клеем и дайте затвердеть, чтобы продолжить работу.

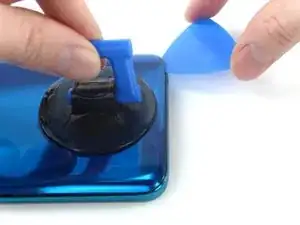

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если вам трудно создать зазор, нанесите больше тепла, чтобы ещё сильнее размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

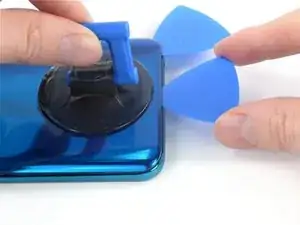

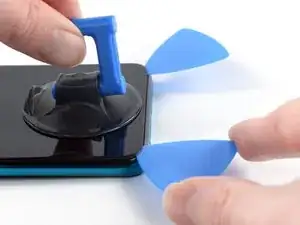

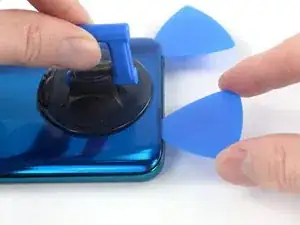

Вставьте открывающую пластину в созданный зазор.

Сдвиньте открывающую пластину к правому нижнему углу, чтобы разрезать клей.

Оставьте пластину на месте, чтобы клей не склеился снова.

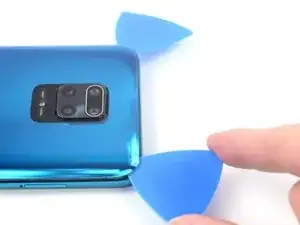

Вставьте вторую открывающую пластину в нижний край телефона.

Сдвиньте пластину в левый нижний угол, чтобы разрезать клей.

Оставьте пластины на месте, чтобы клей не склеился снова.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener на одну–две минуты, чтобы снова его разогреть.

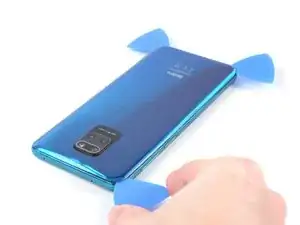

Вставьте третью открывающую пластину в левый нижний угол телефона.

Сдвиньте пластину вдоль левой стороны телефона, чтобы разрезать клей.

Оставьте пластину в верхнем левом углу, чтобы клей не склеился снова.

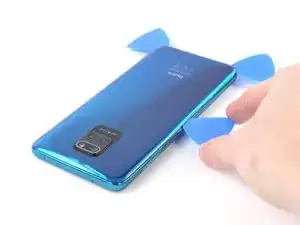

Вставьте четвёртую открывающую пластину под верхний левый угол телефона.

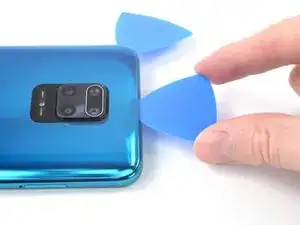

Сдвиньте пластину вдоль верхнего края, чтобы разрезать клей.

Оставьте пластину в верхнем правом углу, чтобы клей не склеился снова.

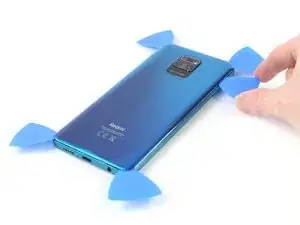

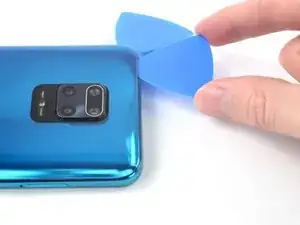

Вставьте пятую открывающую пластину под верхний правый угол.

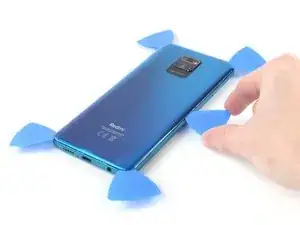

Сдвиньте пластину вдоль правой стороны заднего стекла, чтобы разрезать оставшийся клей.

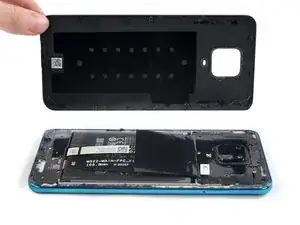

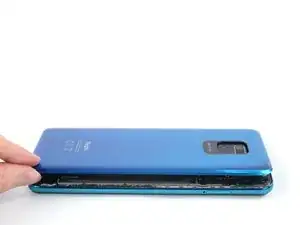

Снимите заднее стекло.

Нанесите новый клей по необходимости после очистки соответствующих участков изопропиловым спиртом (>90%).

Закрепите новое заднее стекло предварительно вырезанной клеевой лентой или двухсторонним клеем. После установки заднего стекла приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей хорошо сцепился — стопка тяжёлых книг подойдёт.

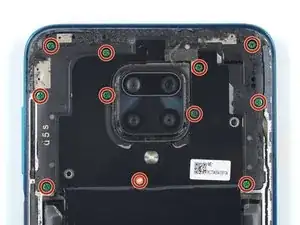

Отверткой Phillips открутите одиннадцать винтов длиной 3.8 мм, фиксирующих крышку материнской платы.

Один из винтов скрыт под оранжевой наклейкой.

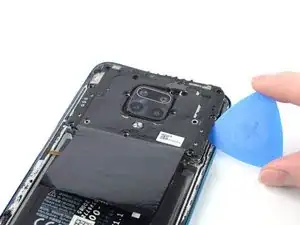

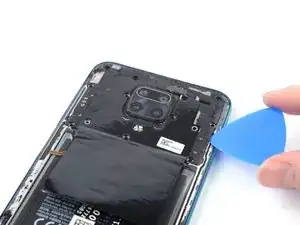

Вставьте кончик открывающей пластины под правый край крышки материнской платы.

Поверните пластину вбок, чтобы приподнять крышку материнской платы.

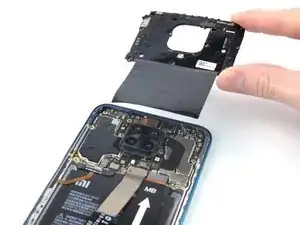

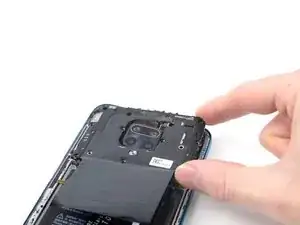

Снимите крышку материнской платы пальцами или пинцетом.

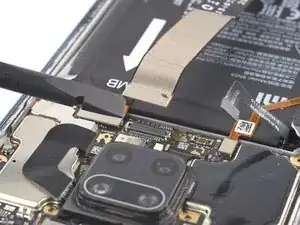

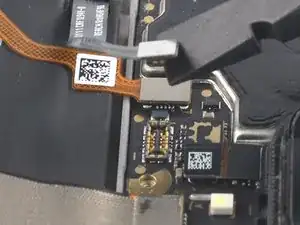

Используйте лопатку, чтобы отключить шлейф батареи, поддев коннектор прямо вверх из разъёма.

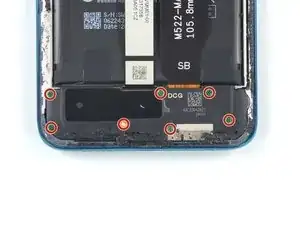

Отверткой Phillips отвинтите семь винтов длиной 3.8 мм, фиксирующих модуль громкоговорителя.

Один из винтов скрыт под оранжевой наклейкой.

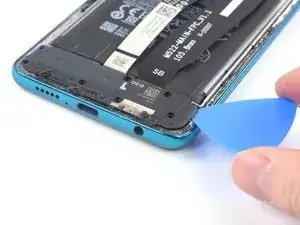

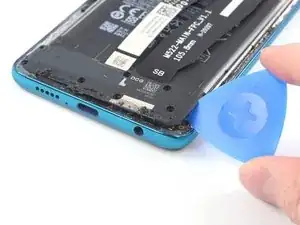

Вставьте открывающую пластину в зазор между правым краем модуля громкоговорителя и рамой.

Поверните пластину вбок, чтобы приподнять модуль громкоговорителя.

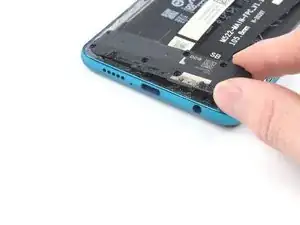

Используйте пальцы или пинцет, чтобы снять узел громкоговорителя.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих областей изопропиловым спиртом (>90%).

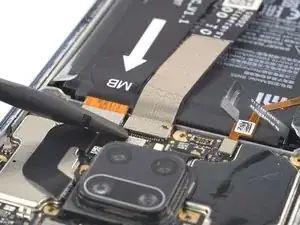

Используйте лопатку, чтобы отсоединить кабель дисплея, поддев разъем прямо вверх из его гнезда.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее двух минут.

Защитный клей Redmi Note 9S очень прочный, и сначала под панель дисплея трудно проникнуть. Вероятно, придётся применять iOpener несколько раз.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство. Край должен ощущаться слегка слишком горячим при прикосновении.

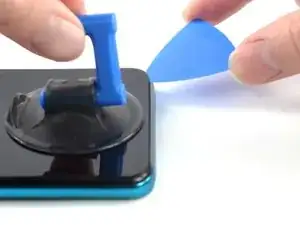

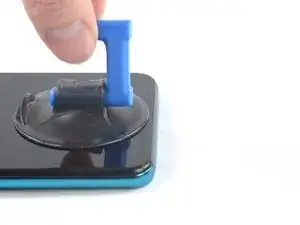

Приложите присоску к нижнему краю экрана.

Если экран сильно треснул, его можно покрыть слоем прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

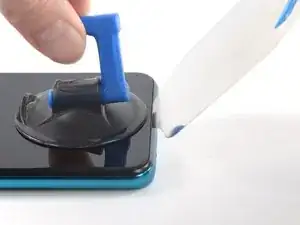

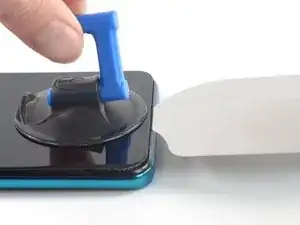

Вставьте iFlex в зазор между средней рамой и экраном.

Убедитесь, что вы вставляете iFlex между рамкой и дисплеем.

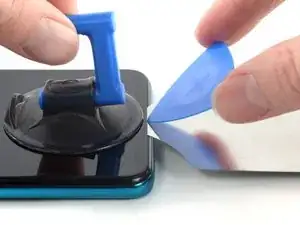

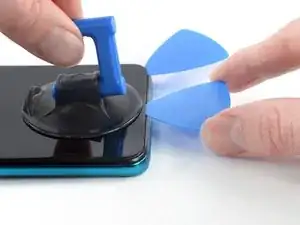

Вставьте медиатор (opening pick) над iFlex.

Просуньте медиатор к правому нижнему углу экрана, чтобы разрезать клей.

Удалите iFlex.

Оставьте медиатор на месте, чтобы клей не склеился снова.

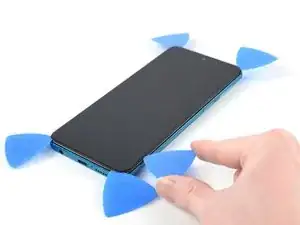

Вставьте второй медиатор в нижний край и проведите им до левого нижнего угла экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Если клей становится трудным для резки, скорее всего он охладился. Подогрейте его iOpener или термофеном в течение 1–2 минут.

Вставьте третий медиатор под левый нижний угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы разрезать клей.

Оставьте его в левом верхнем углу, чтобы клей не склеился снова.

При разрезании рядом с фронтальной камерой вставляйте только кончик медиатора (примерно 2–3 мм), чтобы не повредить и не запачкать камеру.

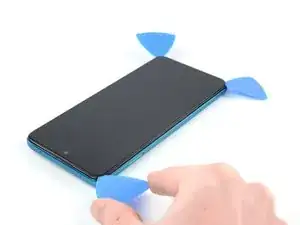

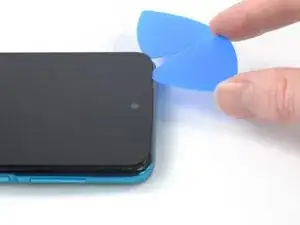

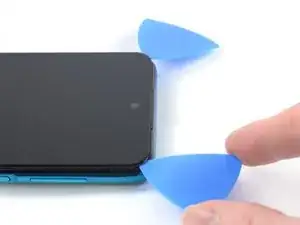

Вставьте четвёртый медиатор в левый верхний угол экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы разрезать клей.

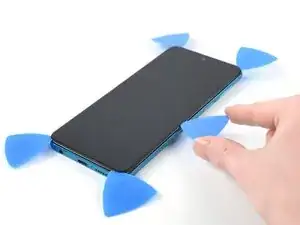

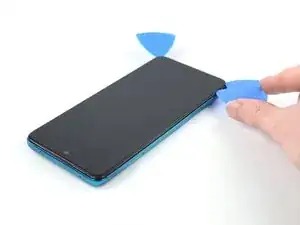

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы разрезать оставшийся клей.

Пока не пытайтесь полностью снять дисплей — кабель дисплея всё ещё продет через рамку.

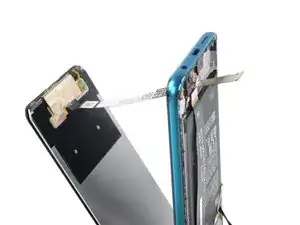

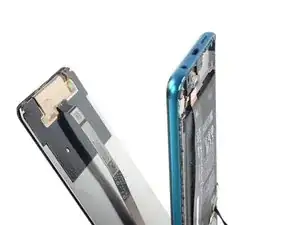

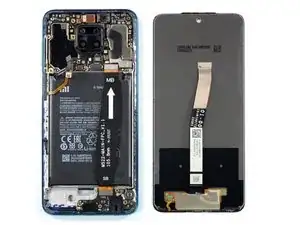

Протяните гибкий кабель дисплея через зазор в средней раме и снимите экран.

Сравните новую заменяемую деталь с оригинальной — возможно, вам придётся перенести оставшиеся компоненты со старого экрана на замену.

Нанесите новый клей в необходимых местах после очистки соответствующих областей изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.
