Замена экрана Samsung SGH-X495

Удалите 4 винта с крестовой шлицем (4,7 мм).

Отсоедините резиновую крышку разъёма зарядного устройства.

Отсоедините резиновую крышку разъёма для наушников.

Начните с вставки монтажного лома рядом с разъёмом зарядного устройства.

Для освобождения есть 4 защёлки.

Начните снизу и проведите инструментом вверх, отрывая серебристую переднюю панель телефона от белой задней части.

Ослабьте по две боковые защёлки перед тем, как переходить к двум верхним.

См. вторую фотографию для определения расположения защёлок.

Будьте осторожны с лентовыми кабелями, показанными на второй фотографии.

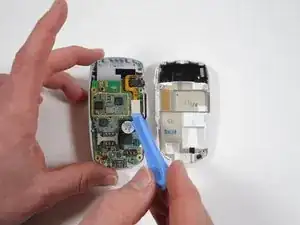

После освобождения двух боковых защёлок аккуратно подденьте белую заднюю часть вниз, чтобы освободить две верхние защёлки.

Держите телефон левой рукой, как показано.

Покачивайте белую заднюю крышку из стороны в сторону, одновременно тянув вниз правой рукой.

Будьте осторожны с лентовыми кабелями, показанными на второй фотографии.

Сначала снимите 2 серебристые наклейки (обведены кругами) с помощью булавки или шпильки, чтобы открыть доступ к 2 винтам.

Удалите 2 винта с крестовой шлицем (5,6 мм) с помощью булавки или шпильки.

Как показано выше, с помощью пластикового монтажного лома начните с верхнего угла и продвигайтесь вниз по каждой стороне. Передняя панель имеет 10 защёлок, которые защёлкиваются в корпус телефона.

Перед снятием двух нижних защёлок сначала должны быть освобождены по три защёлки с каждой стороны.

Примечание: Нижние две защёлки удалить сложнее всего.

Примечание: При сборке начните с нижних двух защёлок.

Продолжайте работать монтажным ломом вниз по каждой стороне в направлении низа.

Примечание: Может помочь использование нескольких монтажных ломов для удержания панели раскрытой.

Вторая фотография: расположение защёлок.

После освобождения 8 защёлок передняя панель почти полностью отслоена.

Держа телефон в левой руке, аккуратно покачивайте переднюю панель из стороны в сторону и сдвигайте её вверх.

Примечание: Лента с двухсторонним скотчем удерживает переднюю панель, поэтому ожидайте сопротивления.

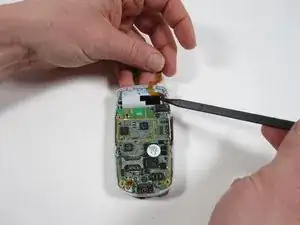

Используйте инструмент для открывания, чтобы аккуратно приподнять разъём лентового кабеля экрана.

Отогните защитную наклейку, чтобы получить доступ через шарнир телефона.

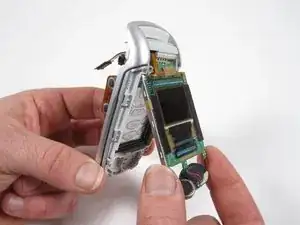

Аккуратно пропустите лентовый кабель через шарнир телефона.
