Замена клавиатуры Samsung SPEX SCH-R210
Это простое руководство по самостоятельной замене клавиатуры Samsung SPEX SCH-R210. Для выполнения инструкции вам понадобятся 2 разных отвертки. Необходимо снять заднюю крышку, аккумулятор и плату. Клавиатура легко выскакивает после снятия платы.
Шаг 1
Положите телефон лицевой стороной вниз, чтобы была видна задняя панель.
Большим пальцем аккуратно и крепко нажмите на треугольную стрелку на крышке телефона.
Нажимайте на стрелку, пока не услышите щелчок — это снимет крышку телефона.
Сдвиньте крышку вниз, чтобы снять её с телефона. Отложите крышку в сторону.
Шаг 2
Найдите выемку для доступа в конце отсека аккумулятора.
Шаг 3
Поместите большой палец на край аккумулятора возле выемки для доступа.
Поднимите аккумулятор, чтобы вынуть его из телефона. Отложите аккумулятор в сторону.
Шаг 4

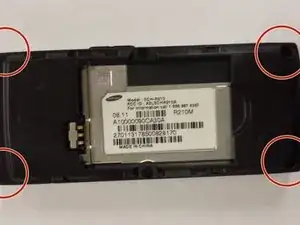

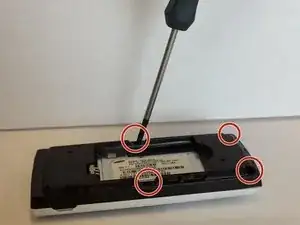

Снимите четыре винта 4.8 мм с центральной рамки с помощью крестовой отвертки Phillips #00.
Шаг 5

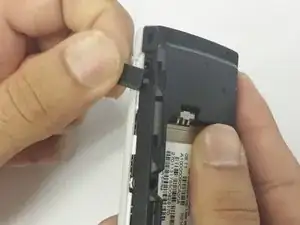

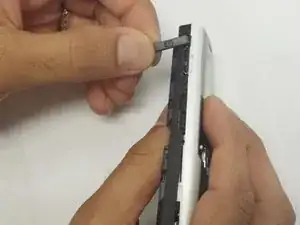

Снимите крышку разъёма для наушников с левой стороны центральной рамки.
Шаг 6

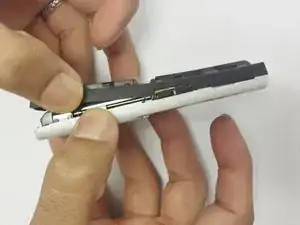

Снимите крышку регулятора громкости с правой стороны центральной рамки.
Шаг 7
Отделите центральную рамку от остальной части телефона руками.
Для снятия может потребоваться небольшое усилие.
Шаг 8

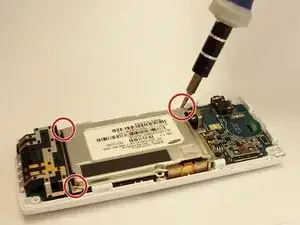

Используйте 1.5 мм шестигранную отвертку, чтобы снять три винта 2.4 мм вокруг платы.
Шаг 9

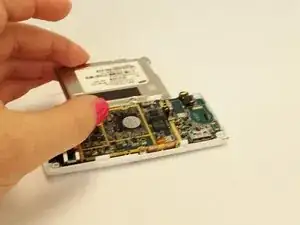

Поднимите металлическую пластину с платы и отложите её в сторону.
Шаг 10

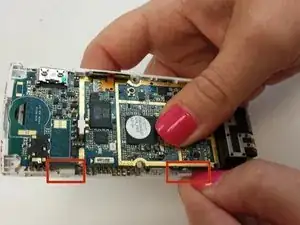

Одновременно нажмите на белые пластиковые защёлки и на клавиатуру, чтобы вынуть плату.
Шаг 11

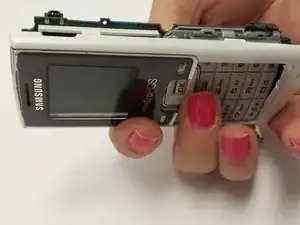

Переверните телефон лицевой стороной вверх.

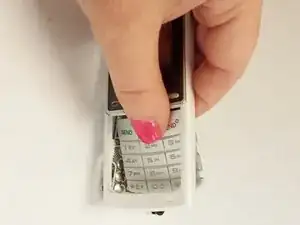

Надавите на клавиатуру.

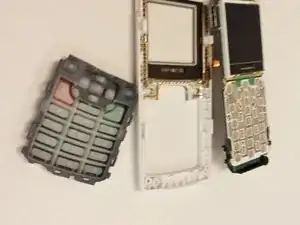

Клавиатура легко выйдет.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
