Замена разъёма зарядного устройства Samsung SGH-X495

Используйте ноготь, чтобы отвести белый фиксатор; затем подденьте батарею кончиком пальца, начиная с верхней части.

На второй фотографии показан вид сзади телефона и батареи.

Удалите 4 винта с крестообразной головкой (4,7 мм).

Отсоедините резиновую крышку разъёма зарядного устройства.

Отсоедините резиновую крышку разъёма наушников.

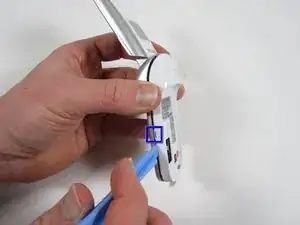

Начните с ввода инструмента для поддёма рядом с разъёмом зарядного устройства.

Для освобождения есть 4 защёлки.

Начните снизу и проведите инструментом вверх, отрывая серебристую переднюю панель телефона от белой задней части.

Ослабьте две боковые защёлки, прежде чем переходить к верхним двум.

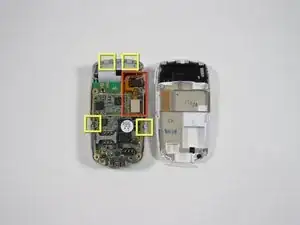

Смотрите вторую фотографию для определения расположения защёлок.

Будьте внимательны к гибким шлейфам, показанным на второй фотографии.

Когда две боковые защёлки освободятся; аккуратно отодвиньте белую заднюю панель вниз, чтобы освободить верхние две защёлки.

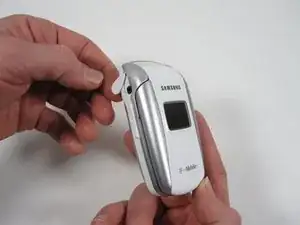

Держите телефон левой рукой, как показано.

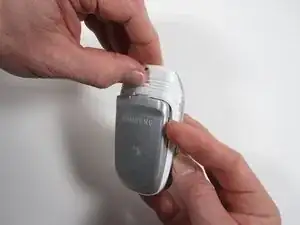

Шевелите белую заднюю панель в стороны, одновременно оттягивая её вниз правой рукой.

Будьте внимательны к гибким шлейфам, показанным на второй фотографии.

Снимите гибкие шлейфы, подключенные к экрану, с помощью инструмента для поддёма.

Две защёлки удерживают материнскую плату на месте.

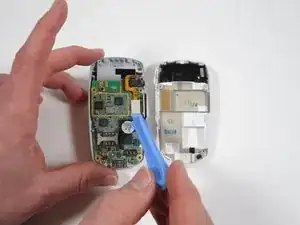

Освободите отмеченные защёлки инструментом для поддёма в показанном месте.

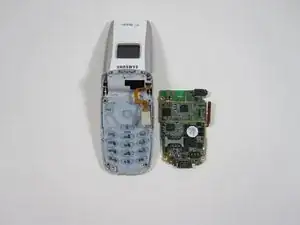

Отделите материнскую плату от телефона.

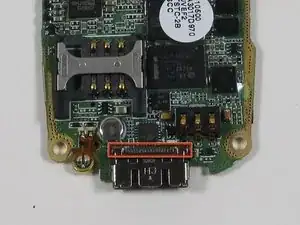

Доступны паяные соединения для замены разъёма зарядного устройства.
