Замена громкоговорителя Samsung SGH-X105

Поверните телефон лицевой стороной вниз так, чтобы экран LCD был обращён от Вас.

Снимите аккумулятор, нажав на фиксатор аккумулятора и сдвинув аккумулятор вниз.

Удалите четыре маленьких чёрных винта, фиксирующих заднюю панель телефона, при помощи отвёртки Phillips #00.

Полное выкручивание винтов может быть не обязательным.

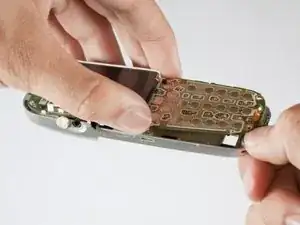

Осторожно разделите переднюю и заднюю панели, аккуратно поддевая их. Начните с нижней части телефона (рядом с входом для сетевого зарядного устройства).

Кнопка регулировки громкости будет не зафиксирована и может выпасть, как только панели будут разделены.

Для разделения защёлки в верхней части может потребоваться небольшое усилие.

Между передней и задней панелями проходят две проволоки. Будьте осторожны, чтобы не вырвать эти провода при разделении панелей.

Используя ногти, пинцет или любой точный захватный инструмент, сожмите разъём антенного провода (прозрачная пластиковая вилка) и аккуратно потяните. Он должен легко выйти.

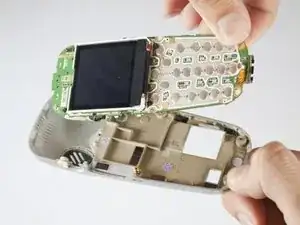

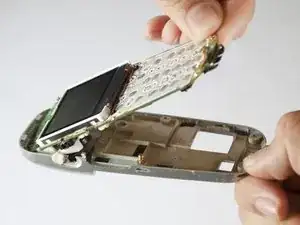

Аккуратно снимите плату управления и экран LCD с задней крышки телефона.

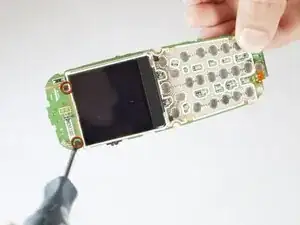

Удалите два винта над экраном LCD при помощи отвёртки Phillips #00. Они крепят белую пластиковую крышку, в которой расположен динамик на обратной стороне платы управления.

Убедитесь, что белая пластиковая крышка остаётся в контакте с платой управления при удалении винтов.

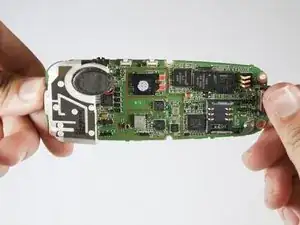

Поверните плату управления так, чтобы экран LCD был обращён вниз.

Убедитесь, что белая пластиковая крышка остаётся в контакте с платой управления во время поворота.

При повороте винты могут выпасть.

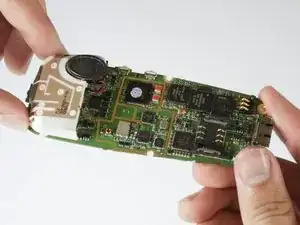

Осторожно начните отделять белую пластиковую крышку от платы управления.

Эта крышка соединена двумя маленькими проводами. Обязательно не повредите это соединение.

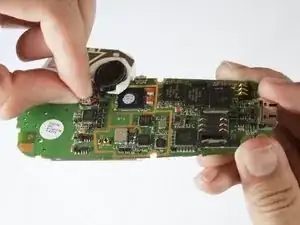

Найдите два провода (чёрный и красный), которые соединяют динамик с платой управления.

Используя ногти, пинцет или любой точный захватный инструмент, сожмите разъём динамика (прозрачная пластиковая вилка, вставляемая в плату управления) и аккуратно потяните. Он должен легко выйти.

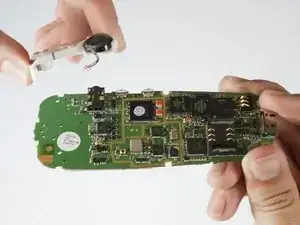

После отключения проводов и удаления винтов белая пластиковая крышка легко снимается с платы управления.

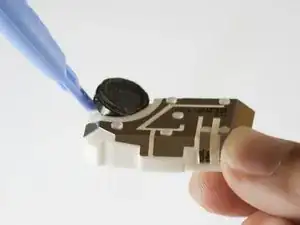

Используйте любой небольшой плоский предмет, чтобы извлечь динамик из белой пластиковой крышки, поддев инструментом между динамиком и крышкой.

Динамик приклеен, поэтому аккуратно отодвигайте динамик от крышки.
