Замена динамиков Samsung SGH-X495

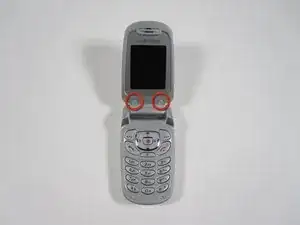

Сначала удалите 2 серебряные наклейки (как указано кругами) с помощью булавки или шила, чтобы открыть доступ к 2 винтам.

Удалите 2 винта с Phillips головкой (5.6 мм) с помощью вашей булавки или шила.

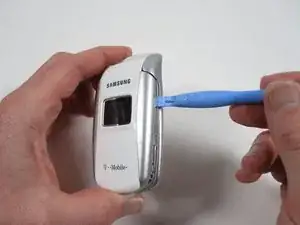

Как показано выше, с помощью пластикового инструмента для подъема начните с верхнего угла и двигайтесь вниз по бокам. Лицевая панель имеет 10 зацепов, которые фиксируются в корпусе телефона.

Перед тем как удалить 2 зацепа внизу, сначала необходимо освободить 3 зацепа с каждой стороны.

Замечание: Нижние 2 зацепа самые сложные для удаления.

Замечание: При обратной сборке начните с нижних двух зацепов.

Продолжайте двигаться вниз по бокам к низу с вашим инструментом для подъема.

Замечание: Может помочь использование нескольких инструментов для подъема, чтобы удерживать панель открытой.

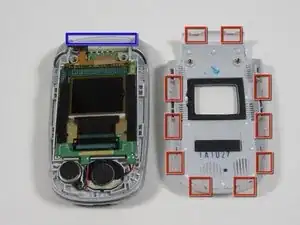

На втором фото: расположение зацепов.

С освободившимися 8 зацепами лицевая панель почти свободна.

Держа телефон в левой руке, аккуратно покачайте лицевую панель из стороны в сторону и поднимите её вверх.

Замечание: Лента с двойным клеем удерживает лицевую панель, поэтому ожидайте некоторого сопротивления.

Удалите 2 динамика, аккуратно приподняв их.

Динамики прикреплены двусторонним скотчем.

С динамиками, освободившимися от корпуса телефона, экран также ослаблен.

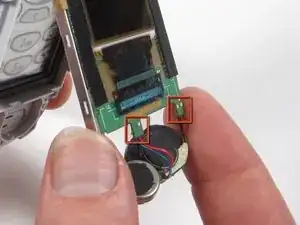

Необходимая пайка доступна для подключения нового динамика.
