Замена порта зарядки Nokia 8390
В этом руководстве показано, как снять порт зарядки, чтобы убедиться в его работоспособности или заменить его.
Шаг 1
Найдите кнопку на нижней части задней крышки.
Шаг 2
Нажмите кнопку пальцем.
Удерживая кнопку нажатой, сдвиньте заднюю крышку с телефона.
Шаг 3
Возьмите верхнюю и нижнюю части передней крышки.
Другой рукой удерживайте корпус телефона.
Осторожно снимите корпус с телефона.
Шаг 4

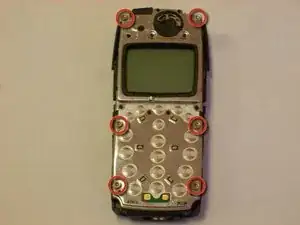

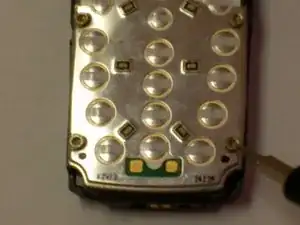

Найдите шесть винтов в форме звезды на телефоне.
Примечание: два находятся в нижней части, два в середине и два в верхней части.

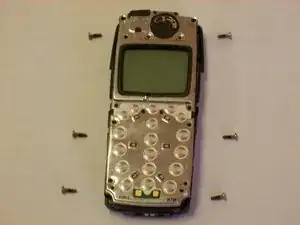

Удалите эти винты с помощью отвертки.
Шаг 5

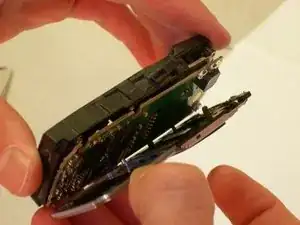

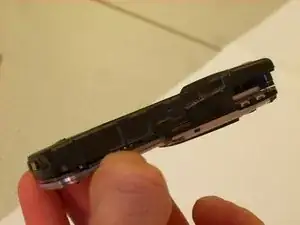

Возьмите верхнюю и нижнюю части корпуса телефона.
Осторожно отделите материнскую плату от нижней части корпуса.
Печатная плата должна разделиться на две части.
Шаг 6

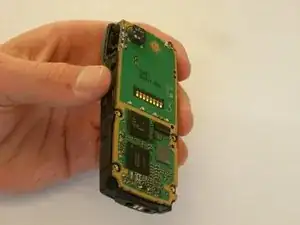

Возьмите верхнюю и нижнюю части оставшегося корпуса.
Осторожно отделите корпус от печатной платы.
Шаг 7

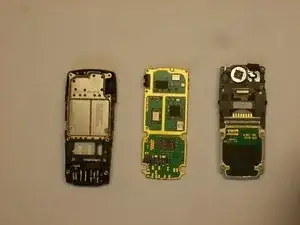

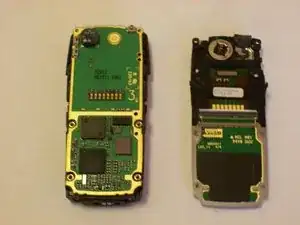

Печатная плата должна быть разделена на три части, полностью отделённые от задней крышки, как показано.
Шаг 8

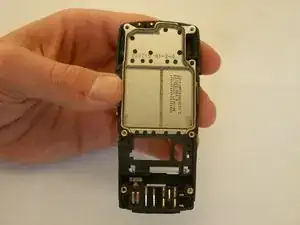

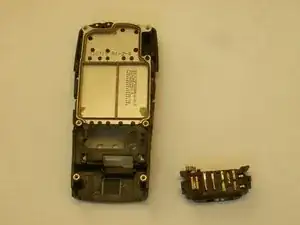

Держите заднюю часть телефона в руке так, чтобы рука не закрывала детали.
Схватите порт зарядки большим пальцем.
Вытащите его рукой.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
