Замена фронтальной камеры OnePlus 3

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие между лотком SIM-карты и кнопкой питания.

Нажмите сильно, чтобы извлечь лоток SIM-карты.

При установке убедитесь, что лоток SIM-карты правильно ориентирован. Он входит только в одном направлении.

Снимите два винта T2 длиной 2.6 мм с нижнего края телефона.

Существует высокий риск повредить панель дисплея, если процедура открытия будет выполнена неправильно.

Следующие три шага показывают, как поддеть заднюю крышку от пластиковой рамки. Прочтите все шаги перед началом процедуры.

Между экраном и корпусом телефона есть два разных зазора:

Зазор панели дисплея: этот зазор является частью сборки дисплея. Не поддействуйте в этом месте, иначе вы отделите и повредите панель дисплея.

Зазор рамки: здесь пластиковая рамка соединяется с задней крышкой. Он утоплен в задней крышке. Поддействуйте только в этом зазоре.

Рамку к задней крышке удерживают четырнадцать защёлок. Учитывайте их расположение при поддевании задней крышки в следующих шагах.

По ходу работы старайтесь случайно не включить телефон. Если он включился, выключите телефон перед продолжением разборки.

Поместите присоску рядом с нижним краем дисплея.

Тяните за присоску сильной равномерной силой.

Вставьте кромку инструмент для открытия прямо в зазор рамки рядом с присоской, пока кромка не зафиксируется между пластиковой рамкой и кантом задней крышки.

Из‑за плотных допусков потребуется значительная сила. Использование нового инструмента для открытия с неповреждённой кромкой поможет в этом шаге.

Не используйте металлические инструменты — они скорее всего треснут экран.

Когда кромка инструмента для открытия зафиксируется, аккуратно проведите инструментом вдоль нижнего края телефона.

Осторожно проведите инструментом вокруг левого угла телефона, удерживая кромку инструмента внутри зазора.

Продолжайте скользить инструментом вдоль длинного края, освобождая защёлки по ходу.

Последняя защёлка в верхнем левом углу рядом с переключателем оповещений утоплена и её трудно освободить. Работайте медленно и используйте плоский конец лопатки или пластиковый медиатор, чтобы помочь.

Когда освобождены нижний и левый края телефона, осторожно покачайте рамку, чтобы освободить защёлки на верхнем и правом краях.

Поднимите экран и снимите его.

При сборке сделайте паузу на этом этапе, чтобы проверить работоспособность телефона перед закреплением задней крышки.

Чтобы установить заднюю крышку:

Совместите верхний край рамки с задней крышкой и убедитесь, что верхние защёлки вошли на место.

Сожмите вдоль длинных краёв телефона, чтобы защёлки защёлкнулись на месте.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём батареи от гнезда, расположенного над верхним правым углом аккумуляторного блока.

Отогните разъём от гнезда, чтобы предотвратить случайный контакт.

Чтобы заново подключить подобные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Снимите винт Phillips длиной 3 мм, удерживающий держатель кабеля.

Снимите держатель кабеля.

Используйте острый конец лопатки, чтобы поддеть и отключить межплатный гибкий кабель от материнской платы, расположенный над аккумулятором.

Повторите процесс, чтобы отключить гибкий кабель дочерней платы от материнской платы.

Просуньте острый конец лопатки под антенный межплатный кабель, расположенный в нижнем левом углу материнской платы.

Подденьте и отключите антенный межплатный кабель.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём дисплея от его гнезда на материнской плате.

Снимите семь винтов с крестообразным шлицем, крепящих материнскую плату к раме:

Четыре чёрных винта 3 мм

Три серебристых винта 2,9 мм

Некоторые из этих винтов могут быть закрыты наклейками. Снимите наклейки, чтобы получить доступ к винтам.

Убедитесь, что лоток SIM извлечён перед выполнением этого шага.

Материнская плата всё ещё удерживается в верхней части защёлками.

Просуньте плоский конец лопатки под верхний левый угол материнской платы.

Поверните лопаткой и подденьте плату, чтобы освободить её из посадочного места.

Снимите материнскую плату.

При обратной установке следите, чтобы не зажать гибкие шлейфы или антенные кабели под материнской платой.

Переверните материнскую плату так, чтобы фронтальная камера была направлена вверх.

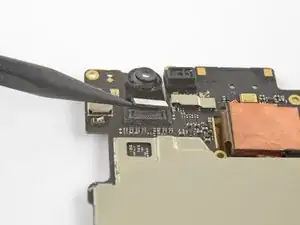

Используйте острый конец лопатки, чтобы поддеть и отключить разъём фронтальной камеры от гнезда на материнской плате.

Снова переверните материнскую плату.

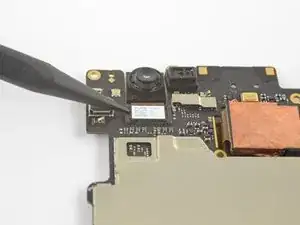

Отделите фронтальную камеру от материнской платы вместе с её лентой.

Снимите фронтальную камеру.
