Замена экрана и сенсора (цифровизатора) Huawei P30 Pro

Перед началом выключите телефон.

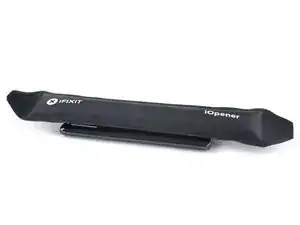

Приложите нагретый iOpener к задней панели телефона, чтобы ослабить клей под задней крышкой. Держите iOpener не менее двух минут.

Закрепите присоску у нижней части задней крышки как можно ближе к краю.

Если заднее стекло телефона треснуло, присоска может не держаться. Попробуйте приподнять крышку крепкой лентой или приклейте присоску супер-клеем и дайте ей застать, чтобы продолжить работу.

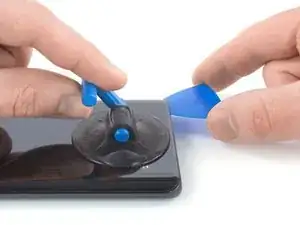

Подденьте заднюю крышку присоской, чтобы получить небольшой зазор между крышкой и рамкой.

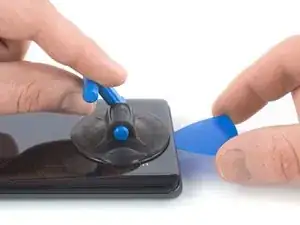

Вставьте медиатор (opening pick) в зазор.

Если возникают трудности, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

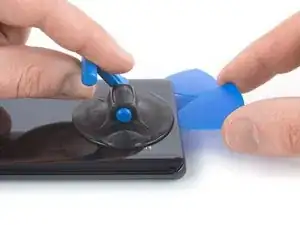

Проведите медиатором к нижнему правому углу.

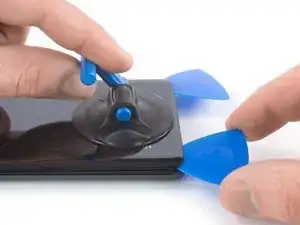

Вставьте второй медиатор и проведите его к нижнему левому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Вставьте третий медиатор в нижний левый угол.

На следующих шагах при прорезании вокруг задней камеры используйте только кончик медиатора, чтобы не затереть объектив и не повредить камеру.

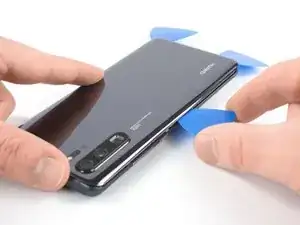

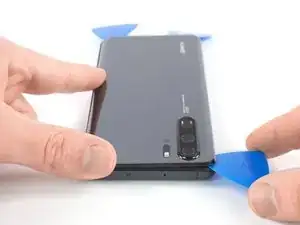

Проведите кончиком медиатора от нижнего левого угла вдоль боковины телефона, разрезая клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Если клей трудно резать, скорее всего он остыл. Используйте iOpener, чтобы снова его разогреть.

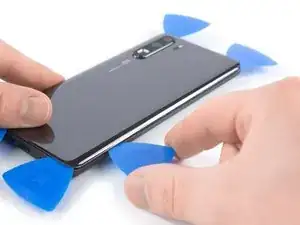

Вставьте четвертый медиатор под верхний левый угол задней крышки.

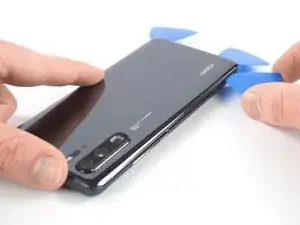

Проведите медиатором вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

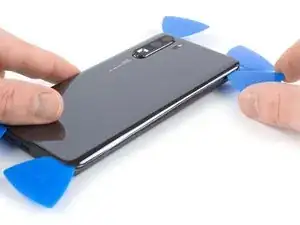

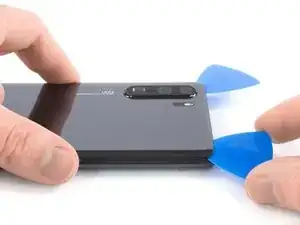

Вставьте пятый медиатор в верхний правый угол телефона.

Проведите медиатором вдоль правой стороны, чтобы разрезать остающийся клей.

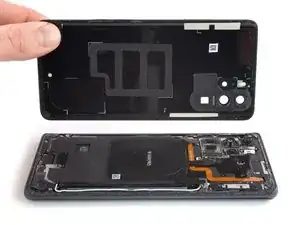

Поднимите и снимите заднюю крышку.

Перед установкой нового клея и сборкой удалите все остатки клея с телефона и очистите склеиваемые поверхности изопропиловым спиртом и безворсовой тканью.

При сборке — это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Прикрепите новую заднюю крышку с помощью заранее нарезанного клея или двусторонней клейкой ленты. После установки заднего стекла приложите давление на несколько минут, чтобы клей лучше сцепился, например, положив телефон под стопку тяжёлых книг.

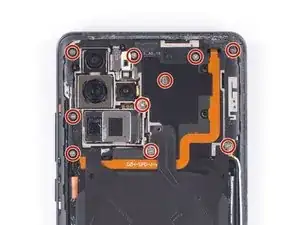

Удалите десять винтов Phillips #00 (длина 4.3 мм).

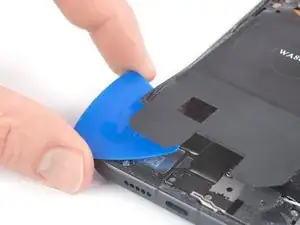

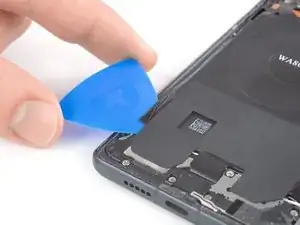

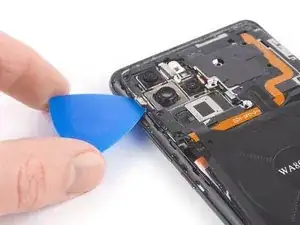

Просуньте медиатор под чёрный клей внизу справа катушки беспроводной зарядки.

Осторожно ослабьте клей медиатором.

Просуньте медиатор под чёрный клей внизу слева катушки беспроводной зарядки.

Осторожно ослабьте клей медиатором.

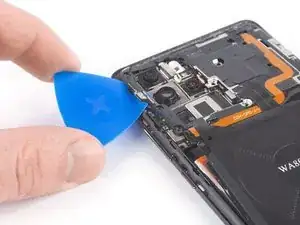

Просуньте медиатор под левую сторону крышки материнской платы.

Отогните левую сторону крышки материнской платы, слегка повернув медиатор.

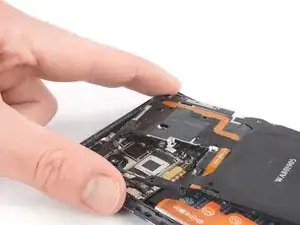

Выдавите крышку материнской платы из пазов по верхнему краю телефона, начиная с верхнего левого угла.

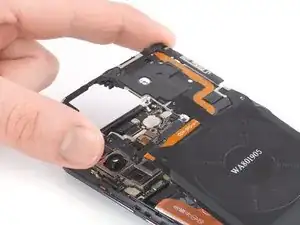

Снимите крышку материнской платы вместе с NFC и катушкой зарядки.

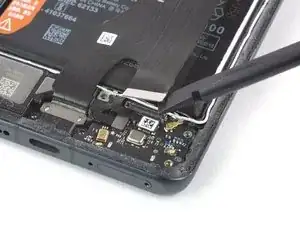

Используйте медиатор (spudger), чтобы поддеть и отсоединить разъём батареи.

При отключении таких разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтированные компоненты вокруг сокета.

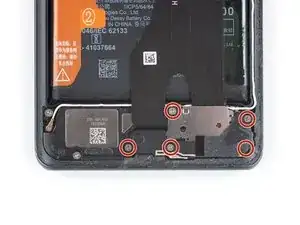

Удалите пять винтов Phillips #00 (длина 4,3 мм).

Некоторые из этих винтов могут быть скрыты под клеем. Аккуратно оторвите клей, чтобы открыть доступ к винтам.

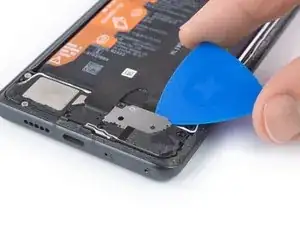

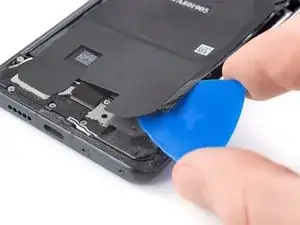

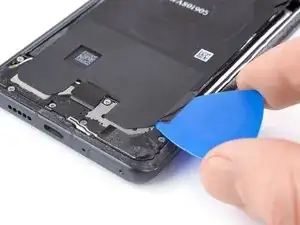

Просуньте лезвие для вскрытия под верхний край крышки дочерней платы.

Подденьте и отожмите крышку дочерней платы, слегка повернув лезвие для вскрытия.

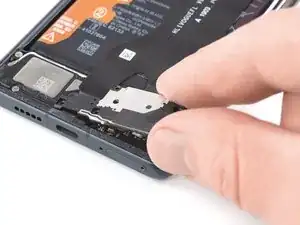

Снимите крышку дочерней платы.

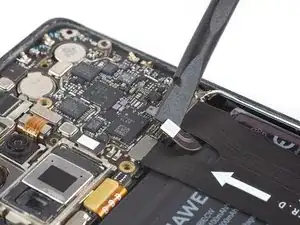

Используйте лопаточку, чтобы поддеть и отключить разъём левого основного гибкого кабеля от материнской платы.

Чтобы повторно подключить такие бывают нажимные разъёмы, аккуратно совместите и нажмите на один край до щелчка, затем повторите с другим краем. Не нажимайте посередине. Если разъём установлен со смещением, контакты могут погнуться и повредиться окончательно.

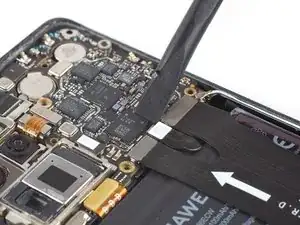

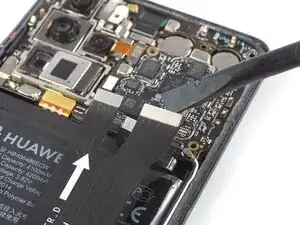

Используйте лопаточку, чтобы поддеть и отключить разъём правого основного гибкого кабеля от материнской платы.

Используйте лопаточку, чтобы поддеть и отключить разъём основного гибкого кабеля от дочерней платы.

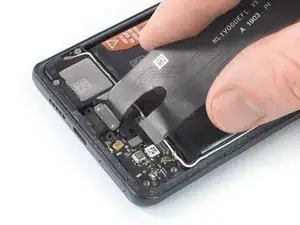

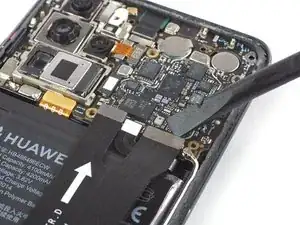

Снимите основной гибкий кабель вместе с разъёмом зарядки, поднимая его вверх, затем потяните в направлении материнской платы.

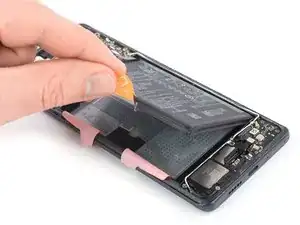

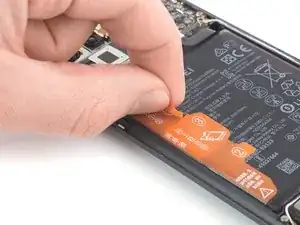

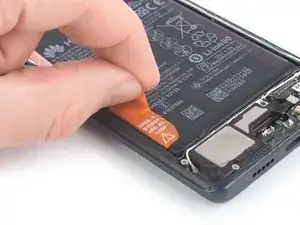

Оторвите оранжевую клейкую ленту, помеченную цифрой 1, от батареи. Оранжевая лента порвётся по небольшой перфорированной линии.

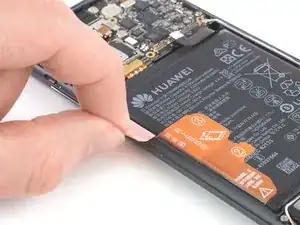

Оторвите оранжевую клейкую ленту, помеченную цифрой 2, от батареи. Оранжевая лента порвётся по небольшой перфорированной линии.

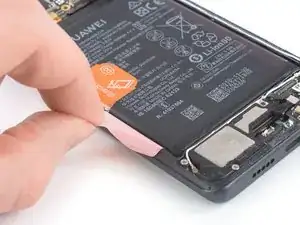

Оторвите оранжевую клейкую ленту, помеченную цифрой 3, от батареи.

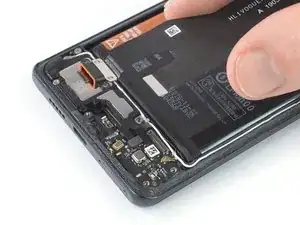

Поднимите оранжевую ленту, чтобы вытащить батарею из её посадочного места.

Хотя эти новые клейкие ленты должны облегчать извлечение батареи, для этого может понадобиться усилие. Если у Вас возникают трудности с извлечением батареи, можно приложить нагретый iOpener к центру дисплея, чтобы ослабить клей под ним.

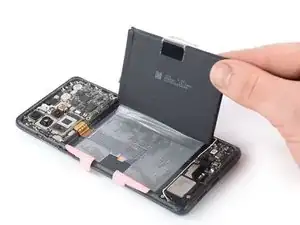

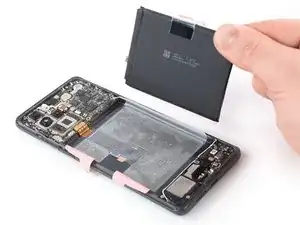

Поднимите батарею в вертикальное положение.

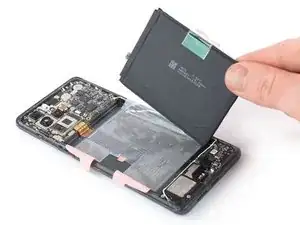

Отклейте батарею от оставшегося клея.

Удалите батарею.

При сборке временно подсоедините батарею к материнской плате, чтобы облегчить её выравнивание. После того как батарея будет установлена, отключите её.

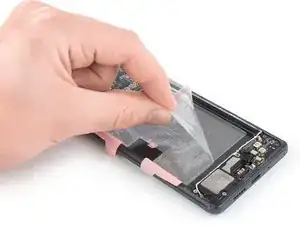

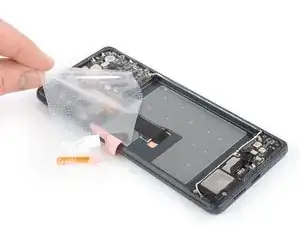

Снимите клейкую наклейку батареи с середины корпуса.

Этот шаг обязателен, если Вы заменяете экран. Однако настоятельно рекомендуется также использовать новую клейкую наклейку при установке новой батареи.

Зафиксируйте новую батарею предварительно вырезанным клеем или двусторонней клейкой лентой. Чтобы правильно её позиционировать, нанесите новый клей в те места телефона, где находился старый клей, а не непосредственно на батарею. Плотно прижмите новую батарею на место.

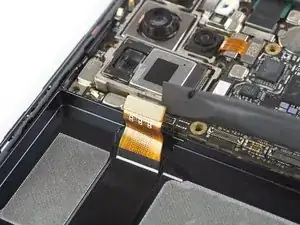

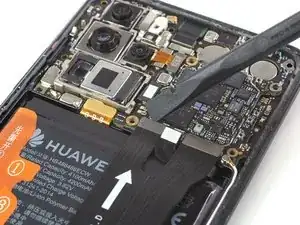

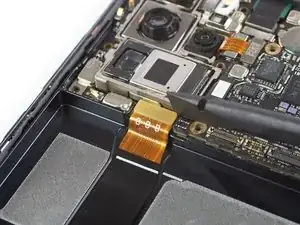

Используйте лопаточку, чтобы поддеть и отключить шлейф дисплея от материнской платы.

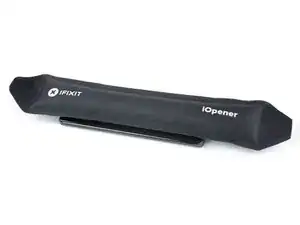

Приложите нагретый iOpener к экрану и всем краям телефона как минимум на две минуты, чтобы ослабить клей.

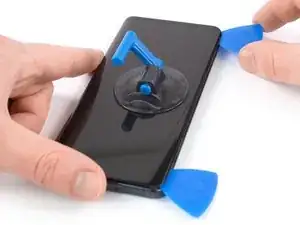

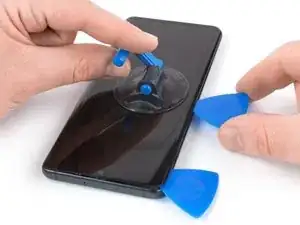

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке телефона.

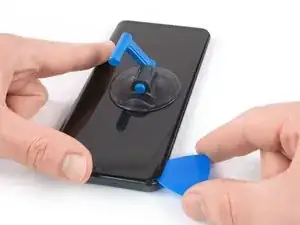

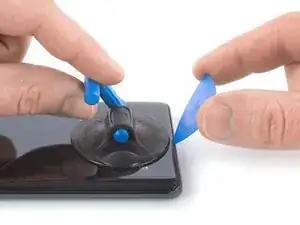

Поднимите присоску вверх и вставьте лезвие для вскрытия в зазор между стеклом дисплея и пластиковой рамкой.

Перережьте клей, проведя лезвием вдоль до верхнего левого угла телефона.

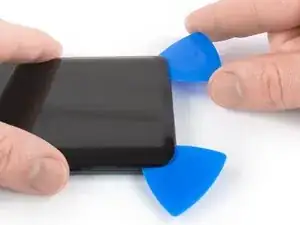

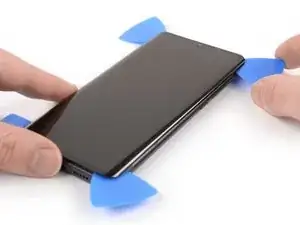

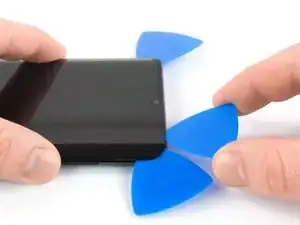

Вставьте второе лезвие для вскрытия и проведите его до нижнего левого угла телефона, чтобы перерезать клей.

Оставьте лезвия на месте, чтобы клей не сомкнулся снова.

Вставьте третье лезвие для вскрытия под нижний левый угол телефона.

Проведите лезвие вдоль нижнего края телефона, чтобы перерезать клей.

Оставьте лезвие в нижнем правом углу, чтобы клей не сомкнулся снова.

Вставьте четвёртую медиаторную пластику в нижний правый угол телефона.

Проводите медиаторной пластикой вдоль правого края телефона, чтобы разрезать клей.

Если резание становится слишком трудным, повторно нагрейте и снова приложите iOpener.

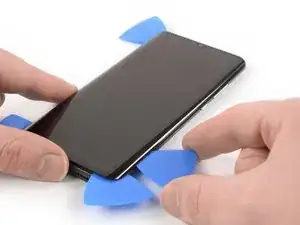

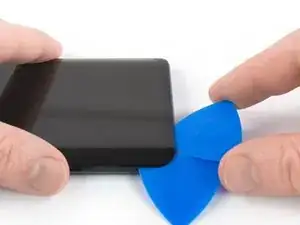

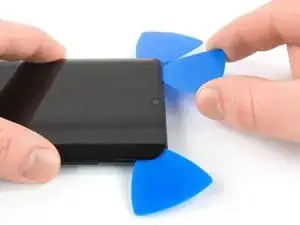

Вставьте пятую медиаторную пластинку в верхний правый угол телефона.

При приближении к фронтальной камере работайте только кончиком медиатора, чтобы не повредить и не размазать камеру.

Проводите медиаторной пластикой вдоль верхнего края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь пока полностью снять дисплей — кабель дисплея всё ещё пропущен через рамку и приклеен с внутренней стороны средних стенок корпуса.

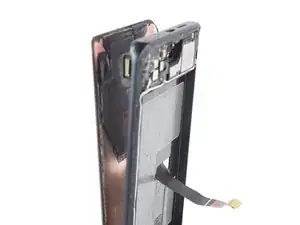

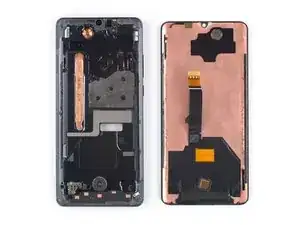

Пропустите гибкий кабель дисплея через зазор в средней рамке и снимите дисплей.

Перед установкой нового дисплея удалите все остатки старого клея с рамки и очистите склеиваемые поверхности изопропиловым спиртом (>90%) и безворсовой тканью.

Лучший способ закрепить новый экран — использовать лист двусторонней ленты, обрезанный по размеру. Нанесите ленту на тыльную сторону экрана, затем аккуратно пропустите кабель дисплея через рамку. Выровняйте экран и прижмите его на место.
