Замена передней/задней камеры Huawei Ascend P6-U06

Вытащите и проверните штырёк возле левого нижнего края телефона, чтобы извлечь его из разъёма для наушников.

Вставьте штырёк в отверстие для SIM-карты, расположенное на правой стороне телефона.

Аккуратно нажмите, пока SIM-карта не защёлкнется, затем извлеките штырёк и SIM-карту.

Повторите процедуру для дополнительной SIM-карты.

Плотно нажмите на чёрную пластиковую накладку в нижней части телефона и потяните вниз.

Возможно, понадобится острый тонкий предмет, чтобы поддеть пластик.

Поверните телефон на 180 градусов так, чтобы нижняя часть теперь была сверху.

Плотно нажмите большими пальцами на заднюю панель.

Поднимите заднюю панель с верхнего правого угла и аккуратно отведите её от телефона.

Удалите следующие винты, фиксирующие плату к основной раме:

Пять винтов Phillips #000 длиной 2 мм

Два винта Phillips #000 длиной 2.5 мм

Нажмите вниз на жёлтую пластиковую планку в верхней части аккумулятора и снимите два винта Phillips #000 длиной 2.5 мм.

Используйте плоский конец лопатки, чтобы аккуратно отщёлкнуть первый зажим, расположенный на правой опоре фиксирующей планки.

Используйте плоский конец лопатки, чтобы аккуратно отщёлкнуть второй зажим, расположенный на левой опоре фиксирующей планки.

Используйте плоский конец лопатки, чтобы аккуратно приподнять верхнюю фиксирующую планку от телефона.

Используйте острый конец лопатки, чтобы отщёлкнуть антенный разъём из гнезда.

При сборке вы услышите «щёлк», указывающий на правильное соединение контакта.

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить следующие разъёмы от их гнезд:

серебристый разъём кабеля дисплея

серебристый разъём кабеля разъёма для наушников

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить следующие разъёмы от их гнезд.

Серебристый разъём кабеля Micro-USB

Медный разъём кабеля аккумулятора

Будьте осторожны, чтобы не согнуть, не проколоть и не раздавить аккумулятор, даже если он подлежит замене. Аккумулятор может выделять токсичные и воспламеняющиеся вещества.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять аккумулятор с нижнего конца.

Возможно, потребуется ослабить клей под аккумулятором медленными пильными движениями.

Снимите два винта Phillips #000 длиной 2 мм, фиксирующие медный гибкий кабель к серебристой металлической планке.

Винт слева имеет белую краску на головке. Снятие краски аннулирует гарантию на телефон.

Подденьте плоским концом лопатки нижний левый край металлической планки.

Проведите лопаткой вдоль нижнего края планки и аккуратно приподнимите её вверх.

Клей под металлической планкой затруднит её подъём. Клей отстанет, если вы аккуратно проведёте лопаткой вдоль нижнего края планки.

Аккуратно приподнимите гибкий кабель за верхний правый угол.

Не прикладывайте чрезмерную силу при снятии гибкого кабеля. Это может разорвать кабель.

Используйте пинцет, чтобы вытащить резиновую направляющую из её рамки.

Используйте острый конец лопатки, чтобы поддеть под чёрный круглый вибромотор, расположенный в правом нижнем углу телефона.

Медленно приподнимайте, чтобы отделить чёрный круглый вибромотор от клея.

Вибромотор остаётся подключённым к плате двумя красным и чёрным проводами.

Будьте осторожны, чтобы не порвать красный и чёрный провода. Если они будут повреждены, потребуется пайка.

Удерживайте нижний левый угол материнской платы и медленно поднимайте правую сторону из основного корпуса.

Аккуратно покачивайте плату, чтобы освободить её от телефона.

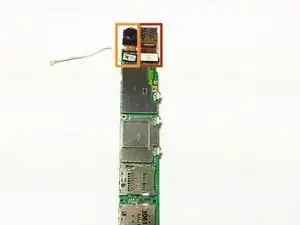

Переверните материнскую плату, чтобы получить доступ к разъёмам камер.

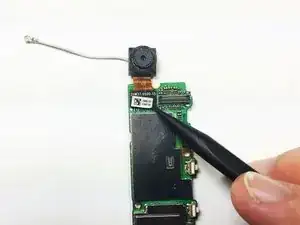

Используйте остроконечный конец лопатки, чтобы осторожно поддеть и приподнять заднюю камеру с нижнего правого угла.

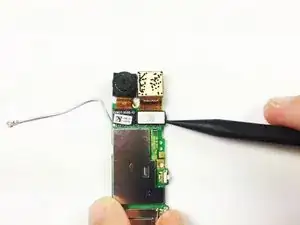

Используйте остроконечный конец лопатки, чтобы осторожно поддеть и приподнять переднюю камеру с нижнего правого угла.

Будьте осторожны, чтобы не повредить электронику под камерой, не поддёргивая лопаткой слишком сильно.
