Замена задней камеры OnePlus 3

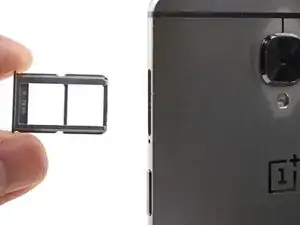

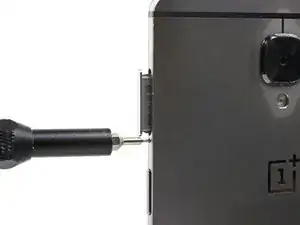

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие, расположенное между слотом для SIM-карты и кнопкой питания.

Нажмите с усилием, чтобы извлечь лоток для SIM-карты.

При повторной установке убедитесь, что лоток для SIM-карты правильно ориентирован. Он вставляется только в одном направлении.

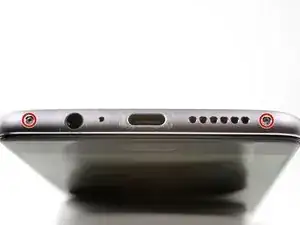

Снимите два винта T2 длиной 2,6 мм с нижнего края телефона.

Существует высокий риск повреждения дисплейной панели, если процедуру открытия выполнять неправильно.

Следующие три шага показывают, как отжать задний корпус от пластиковой рамки. Прочитайте шаги полностью перед началом процедуры.

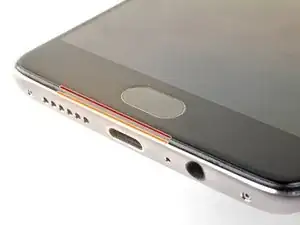

Между экраном и корпусом телефона имеются два различных шва:

Шов дисплейной панели: этот шов является частью сборки дисплея. Не отжимайте в этом месте, иначе вы отделите и повредите дисплейную панель.

Шов рамки: это место соединения пластиковой рамки с задней крышкой. Он утоплен в задней крышке. Отжимайте только в этом шве.

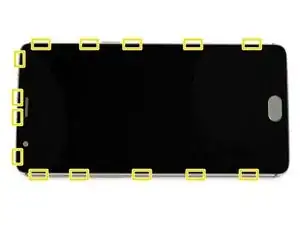

Рамка удерживается четырнадцатью защёлками. Имейте в виду их расположение при отжимании задней крышки в следующих шагах.

По ходу работы старайтесь не включить телефон случайно. Если это произошло, выключите телефон перед продолжением разборки.

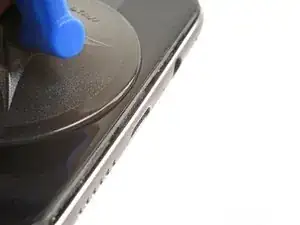

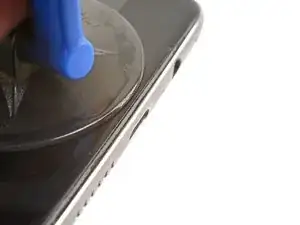

Поместите присоску рядом с нижним краем дисплея.

Потяните за присоску с сильной постоянной силой.

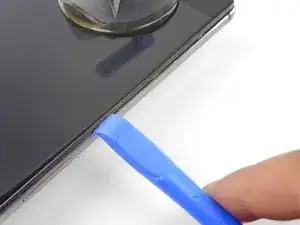

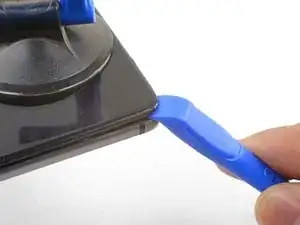

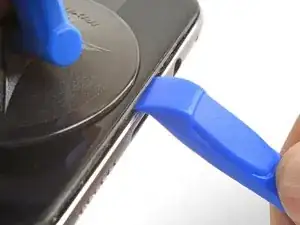

Вдавите край монтажного инструмента прямо в шов рамки рядом с присоской, пока край не зафиксируется между пластиковой рамкой и упором задней крышки.

Из-за плотных допусков потребуется значительная сила. Использование нового монтажного инструмента с неизношенным краем поможет выполнить этот шаг.

Не используйте металлические инструменты, поскольку они, вероятнее всего, треснут экран.

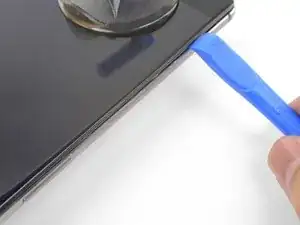

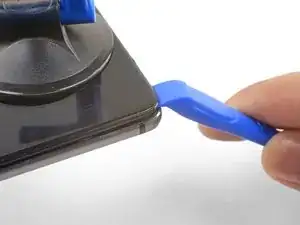

Когда край монтажного инструмента зафиксирован, аккуратно проведите инструментом вдоль нижнего края телефона.

Осторожно направьте монтажный инструмент вокруг левого угла телефона, удерживая край инструмента внутри шва.

Продолжайте водить монтажным инструментом вдоль длинного края, освобождая защёлки по пути.

Последняя защёлка в верхнем левом углу рядом с переключателем уведомлений утоплена и может быть трудна для освобождения. Не торопитесь и используйте плоский конец лопатки или открывалку, чтобы помочь.

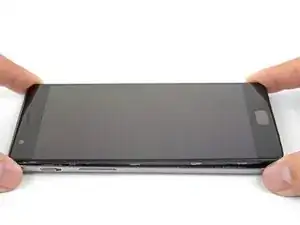

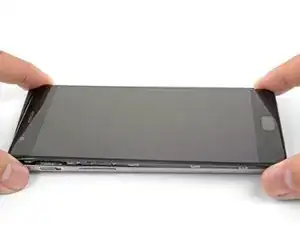

Когда нижний и левый края телефона освобождены, аккуратно покачайте рамку, чтобы освободить защёлки верхнего и правого края.

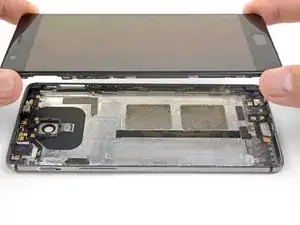

Поднимите экран и снимите его.

При сборке остановитесь на этом этапе, чтобы проверить работоспособность телефона перед закреплением задней крышки.

Чтобы установить заднюю крышку обратно:

Выровняйте верхний край рамки с задней крышкой и убедитесь, что верхние защёлки вошли на место.

Сожмите вдоль длинных краёв телефона, чтобы защёлкнуть оставшиеся защёлки на место.

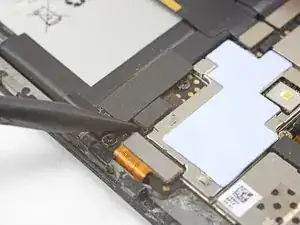

Используйте острый конец лопатки, чтобы поддеть и отключить разъём аккумулятора от его гнезда, расположенного выше верхнего правого угла аккумуляторного блока.

Отогните разъём от гнезда, чтобы предотвратить случайный контакт.

Чтобы заново присоединить подобные защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём будет смещён, контакты могут согнуться и получить необратимые повреждения.

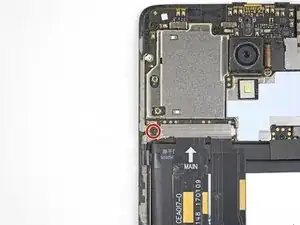

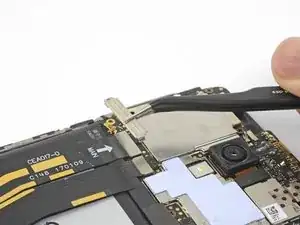

Снимите винт Phillips 3 мм, закрепляющий держатель кабеля.

Снимите держатель кабеля.

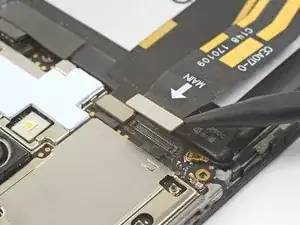

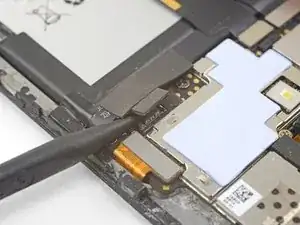

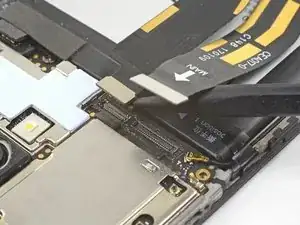

Используйте острый конец лопатки, чтобы поддеть и отключить межплатный гибкий кабель от материнской платы, который расположен над аккумулятором.

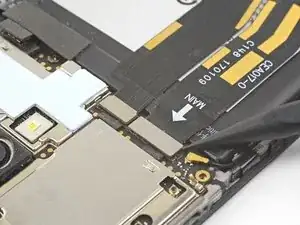

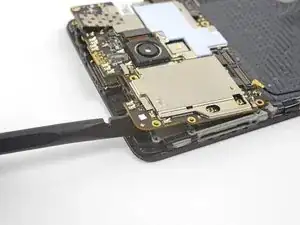

Повторите процедуру, чтобы отключить гибкий кабель дочерней платы от материнской платы.

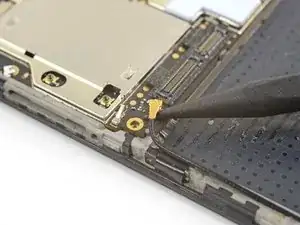

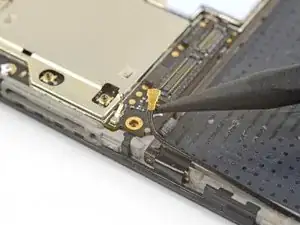

Подведите острый конец лопатки под антенный межсоединительный кабель, расположенный в левом нижнем углу материнской платы.

Подденьте и отключите антенный межсоединительный кабель.

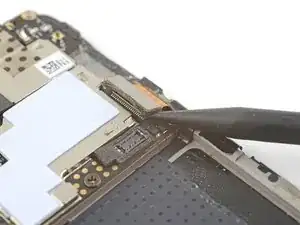

Используйте острый конец лопатки, чтобы поддеть и отключить разъём дисплея от его гнезда на материнской плате.

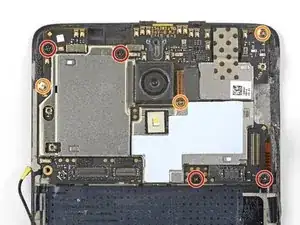

Удалите семь винтов с крестообразным шлицем, фиксирующих плату к корпусу:

Четыре чёрных винта 3 мм

Три серебристых винта 2,9 мм

Некоторые из этих винтов могут быть закрыты наклейками. Снимите наклейки, чтобы получить доступ к винтам.

Перед выполнением этого шага убедитесь, что вы извлекли лоток для SIM-карты.

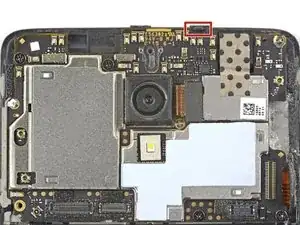

Плата всё ещё зафиксирована в верхней части защёлками.

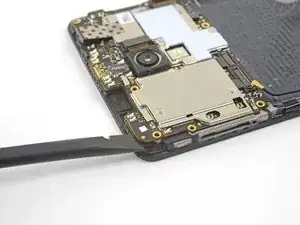

Закомпрессуйте плоский конец лопатки под верхний левый угол платы.

Поверните лопатку и подденьте, чтобы освободить плату из её посадочного места.

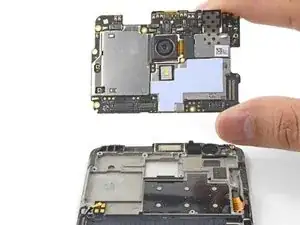

Снимите плату.

При повторной установке следите, чтобы под платой не застряли гибкие кабели или антенные провода.

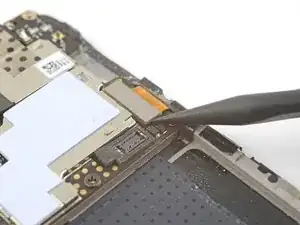

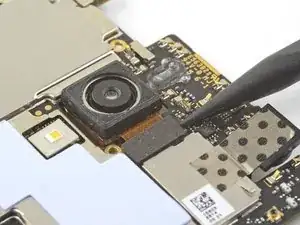

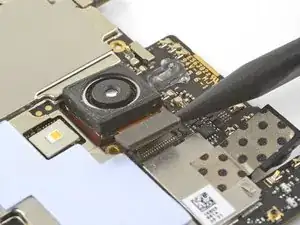

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём задней камеры от гнезда на плате.

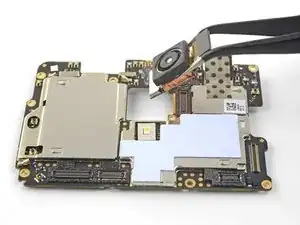

Снимите заднюю камеру.

Если у заменяемой детали нет чёрной крышки, аккуратно отодвиньте крышку с вашей старой камеры и перенесите её на новую деталь.
