Замена динамика Nokia Lumia 1020

Используйте ключ для лотка SIM, чтобы извлечь SIM‑карту и лоток SIM из устройства.

Отверткой T4 ослабьте фиксированный торкс‑винт справа от лотка SIM (винт не выкрутится полностью).

Вставьте лопаточку между экраном и задней панелью устройства, начиная с верхнего левого угла телефона.

Аккуратно отожмите экран от задней панели, совершая лёгкое приподнимающее движение.

Проводите лопаткой вниз к нижнему левому углу устройства, продолжая аккуратно поддевать вверх. Экран теперь будет слегка отделён от задней панели телефона.

Подденьте лопаткой серебристый прямоугольник в верхнем правом углу, пока он не отщёлкнется от задней панели телефона.

Подденьте лопаткой серебристый прямоугольник в нижнем левом углу, пока он не отщёлкнется от задней панели телефона.

Полностью снимите экран с задней панели телефона.

Отверткой T4 открутите два торкс‑винта 4 мм на верхней серебристой планке.

Отверткой T6 открутите торкс‑винт 4,5 мм над золотой полосой.

Захватите края золотой полосы зажимными пинцетом и снимите. Золотая и серебристая пластины снимутся вместе.

Осторожно, не проткните аккумулятор. Используйте лопатку, чтобы разрезать чёрную ленту с левой стороны аккумулятора.

Извлеките аккумулятор пальцем.

Подденьте лопаткой маленький чёрный прямоугольник, прикреплённый к аккумулятору, пока он не отщёлкнется.

Отверткой T4 отвинтите торкс‑винт 4 мм.

Снимите разъём для наушников, оттянув серебристую пластину ногтем.

Снимите разъём для наушников лопаткой.

Подденьте лопаткой серый прямоугольник и поддёрните, пока он не отщёлкнется. Обратите внимание, что эта деталь приклеена и может потребовать больше усилий, чем предыдущие прямоугольники.

Разъём для наушников полностью снят и может быть заменён.

Схватите ногтем тыльную камеру, расположенную в верхней средней части задней панели. Отожмите, пока она не отщёлкнется влево.

Снимите камеру, поддев лопаткой прикреплённую золотистую фольгу.

Оторвите два золотистых коннектора от материнской платы с помощью лопатки.

Будьте осторожны с коннекторами, чтобы не повредить их.

Отвёрткой T4 снимите четыре винта 4,60 мм, чтобы отделить материнскую плату от остальной части устройства.

Следите, чтобы не потерять винты.

С помощью лопатки сначала поднимите материнскую плату в верхнем правом углу, затем в нижнем правом углу, затем в нижнем левом углу.

После ослабления платы начните её извлечение, начиная с верхнего правого угла, затем вытащите плату.

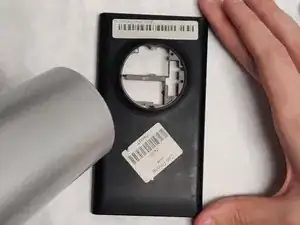

Используйте фен, чтобы нагреть клей пластиковой основы. Это может занять около 5 минут.

Это может занять больше 5 минут. Также iOpener сам по себе может не дать достаточно тепла, чтобы полностью расплавить клей.

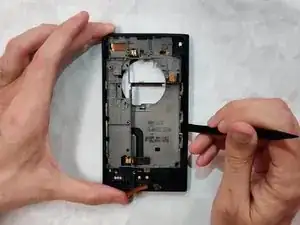

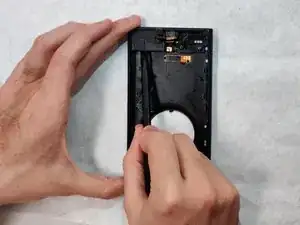

Вставьте лопатку по краям основания и приподнимите.

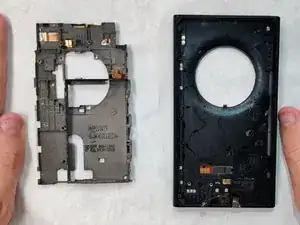

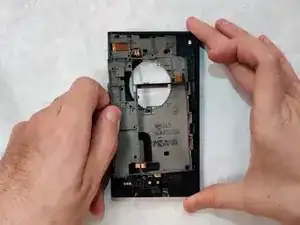

Теперь, когда основание ослаблено, поднимите основание пальцами.

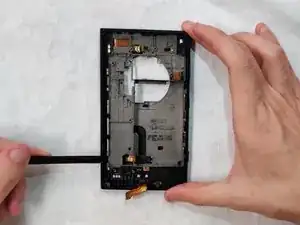

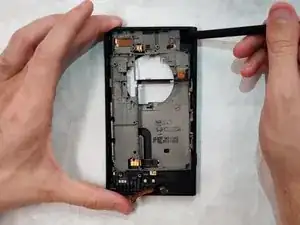

После снятия основания подведите лопаткой под компоненты динамика и зарядного порта.

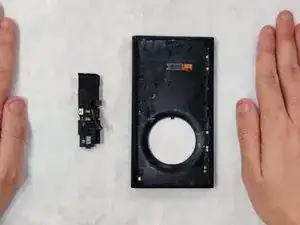

Компоненты динамика и зарядного порта должны выскочить после подъёма лопаткой.

Теперь, когда компоненты зарядного порта и динамика сняты, разъедините оба компонента, чтобы извлечь динамик.

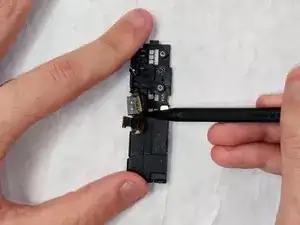

Подсадите лопаткой между компонентами зарядного порта и динамика и выдавите наружу.

Есть защёлки, которые нужно пройти, поэтому не бойтесь приложить немного больше усилия, чем обычно.

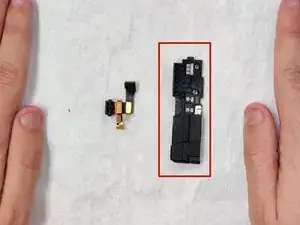

После разборки компонентов динамик можно извлечь. Эта деталь выделена красным цветом.
