Замена стекла сенсорного экрана, ЖК-дисплея, динамика и микрофона Nokia Lumia 520
Как разобрать телефон и заменить сломанное стекло сенсора, ЖК-дисплей, микрофон, динамик и т. д.
Шаг 1
Выключите телефон и извлеките карту памяти и SIM-карту.
Здесь установлены два винта типа T4.
Шаг 2

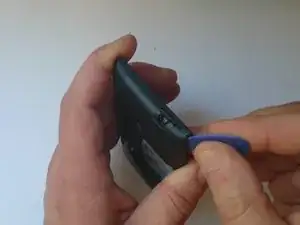

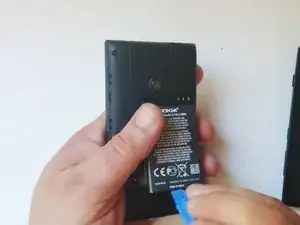

Используйте пластиковую лопатку для отделения задней крышки.

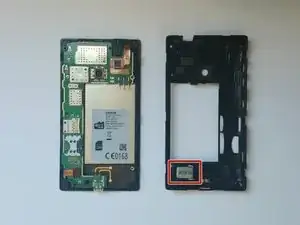

Динамик / Зуммер
Шаг 3

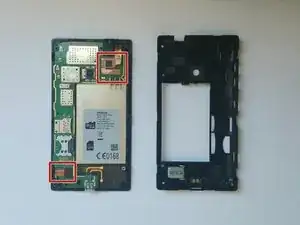

Отсоедините шлейфы сенсорного экрана и ЖК-дисплея.

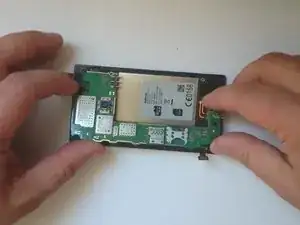

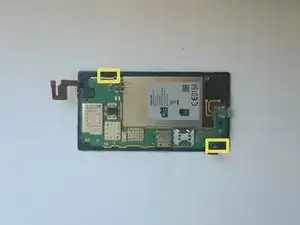

Материнская плата зафиксирована двумя защёлками. Используйте пластиковые инструменты для её снятия.
Шаг 4

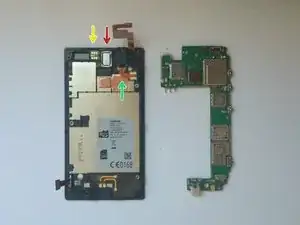

Датчик приближения
Микрофон
Разъём для наушников
Шаг 5

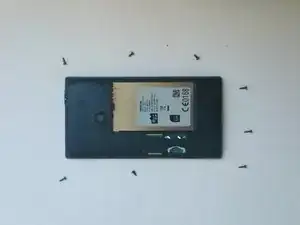

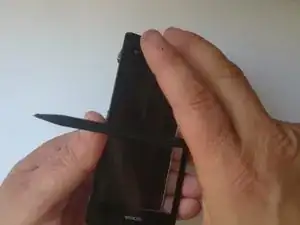

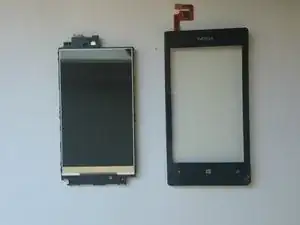

Снова используйте пластиковую лопатку для отделения средней рамы от рамы сенсора.
Шаг 6

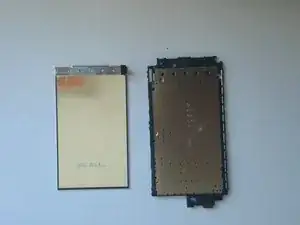

Этот шаг предназначен для тех, кто хочет заменить ЖК-дисплей.

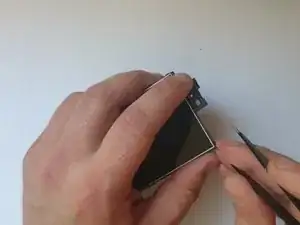

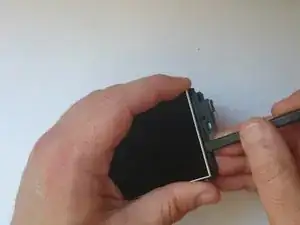

Используйте острый предмет, чтобы немного приподнять дисплей.
Затем лопаткой или аналогичным инструментом отделите дисплей от рамы.
Шаг 7

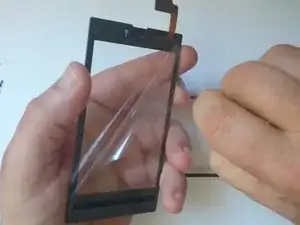

Наклейте на повреждённое стекло прозрачную ленту.

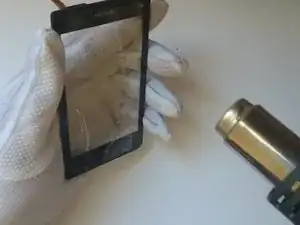

Используйте тёплый воздух, чтобы разогреть и размягчить старый клей.

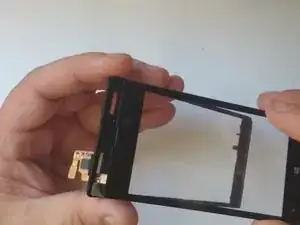

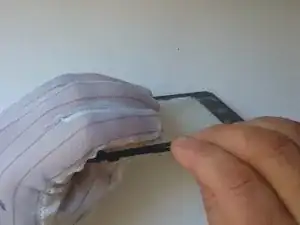

Начинайте отделение от середины, где площадь соприкосновения наименьшая.
Шаг 8

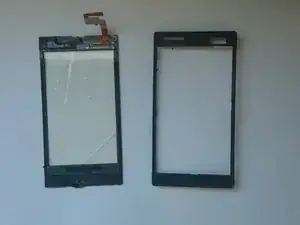

Очистите раму
Удалите остатки клеевой ленты с рамы и установите новую, если запасная часть поставляется без клея.
Установите новый сенсорный экран и начните сборку в обратном порядке.
Шаг 9

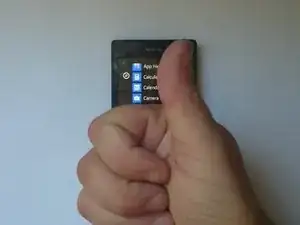

Всё готово.
.
.
.
.
.
.
Вы успешно выполнили работу?
Заключение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
