Замена аудиоджека Nokia Lumia 520

Телефоны

В этом руководстве вы будете снимать несколько компонентов Nokia 520 для замены аудиоджека. Убедитесь, что у вас достаточно рабочего пространства и времени для выполнения этого руководства, и будьте осторожны при снятии частей, чтобы не повредить устройство.

Шаг 1

Вставьте лопатку (инструмент из не повреждающего нейлона) в щель между задней крышкой телефона и корпусом устройства.

Шаг 2

Аккуратно поднимите лопатку, чтобы отделить заднюю крышку телефона от корпуса.

Шаг 3

Вставьте лопатку в пространство между батареей и держателем батареи, затем аккуратно поднимите, чтобы извлечь батарею.

Шаг 4

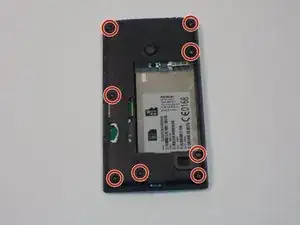

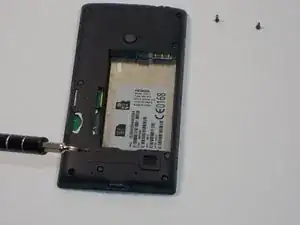

Открутите 8 винтов с помощью отвертки Torx (T4) и запомните, какие винты куда устанавливались, так как они разные.

Шаг 5

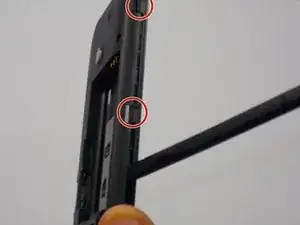

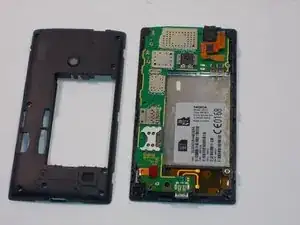

Используйте пластиковую лопатку, чтобы снять защёлки с пластикового корпуса над материнской платой. Обратите внимание, что корпуса держат 10 защёлок (3 по бокам, 2 сверху и снизу).
