Замена сенсорного стекла (Touch Window) Nokia Lumia 520 и 521
Перед вами Nokia Lumia 520 с разбитым передним стеклом. Можно приобрести только стекло, но я от этого отказался. Nokia называет передний модуль (стекло и цифровой сенсор) «сенсорным окном», он стоит около $10 и его легко заменить. Ранее я безуспешно пытался отделить дигитайзер от стекла.
Это руководство также применимо к Nokia 521. У Nokia 521 есть четвёртый винт M1.5x3 в нижнем левом углу отсека для батареи, как показано в Шаге 3.
Шаг 1

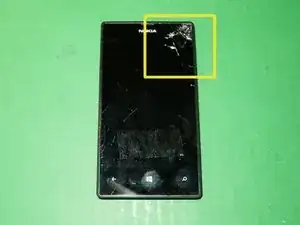

Повреждение дигитайзера хорошо видно. Nokia называет комбинацию стекла и дигитайзера «сенсорным окном»

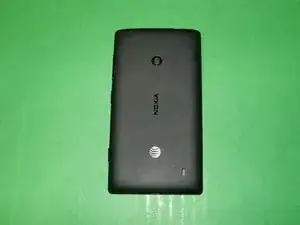

Переверните телефон задней панелью вверх,

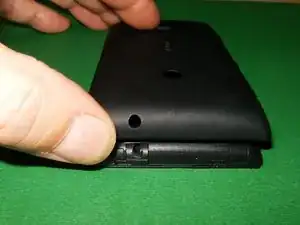

и снимите заднюю крышку, сдвинув её вниз с верхней части телефона
Шаг 2

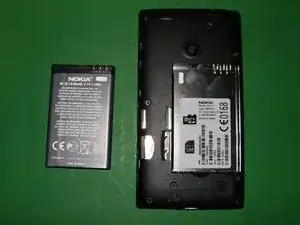

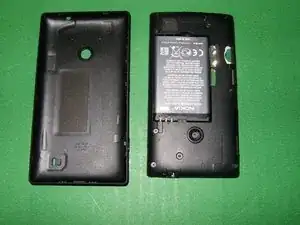

После снятия задней крышки становится видна батарея.
Подденьте батарею снизу и извлеките её.

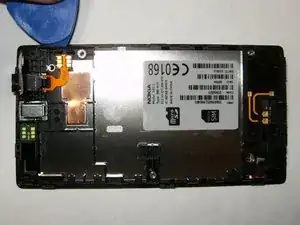

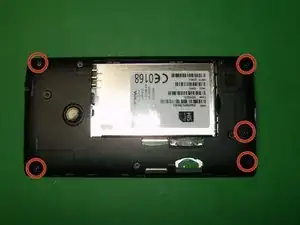

Открутите пять винтов Torx+4.
Шаг 3

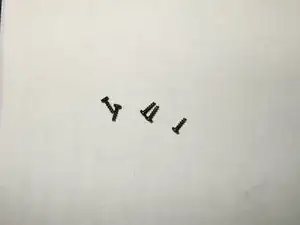

Эти пять винтов имеют длину 5 мм

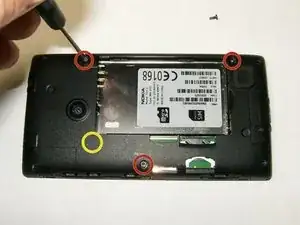

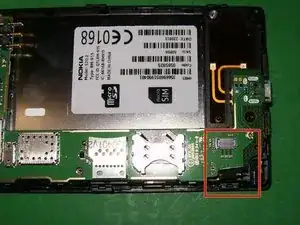

Далее снимите три винта Torx+4

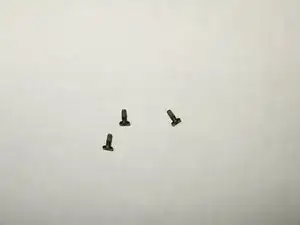

Эти винты — машинные винты M1.5x3
У Nokia 521 есть четвёртый винт в нижнем левом углу отсека для батареи.
Шаг 4

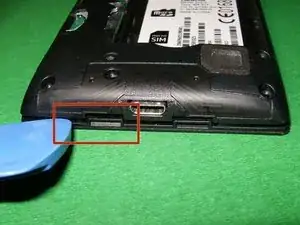

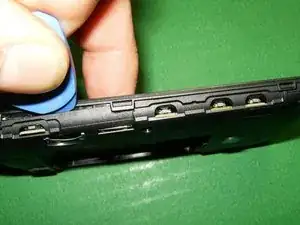

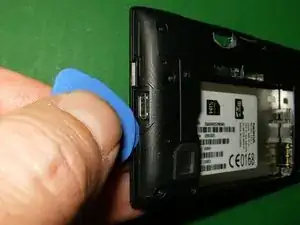

Освободите две защёлки в нижней части телефона с помощью медиатора для гитары или аналогичного инструмента для вскрытия
Просто вставьте инструмент в зазор между половинками корпуса и слегка поверните его, чтобы освободить защёлки.
Продолжайте продвигать инструмент по периметру.
Шаг 5
Последняя защёлка должна находиться в верхней части телефона.

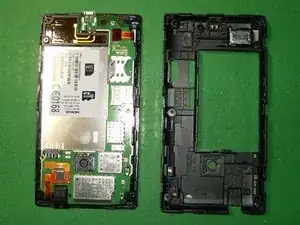

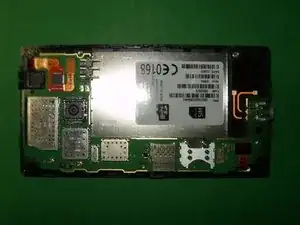

После их освобождения корпус просто откроется. Сняв крышку (Nokia называет её D-cover), вы увидите плату логики.
Шаг 6

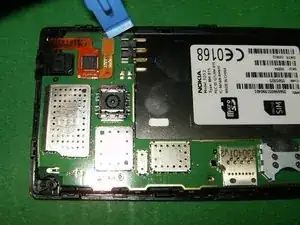

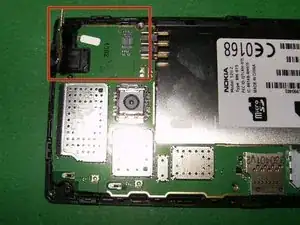

Отсоедините шлейф дигитайзера, используя инструмент для вскрытия или лопатку
Вот шлейф, извлечённый из разъёма
Далее отсоедините шлейф дисплея с помощью инструмента для вскрытия или лопатки от разъёма.
Шаг 7
Шлейф дисплея отсоединён от разъёма

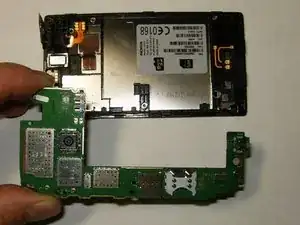

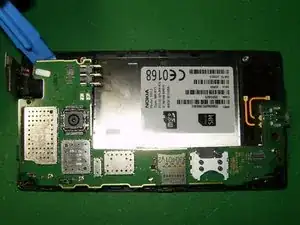

Используйте инструмент для вскрытия или лопатку, чтобы вынуть плату логики из корпуса. Она удерживается всего двумя защёлками.
Извлеките плату логики из переднего модуля
Шаг 8

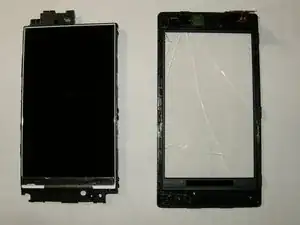

Используйте медиатор для гитары или аналогичный инструмент для вскрытия, чтобы отщёлкнуть сборку сенсорного окна от опорной рамки.
Это отделит сенсорное окно от остальной части телефона.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
