Замена аккумулятора Sony Xperia ZL

Мы будем снимать компоненты с задней части телефона; аккумулятор зажат между платой и экраном, поэтому он находится прямо посередине всех компонентов

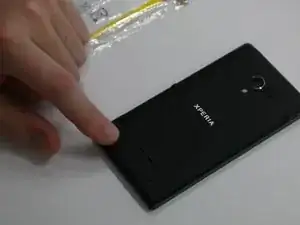

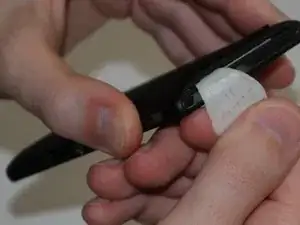

Сервисная крышка легко видна сзади телефона. Есть выемка, куда можно поддеть ногтем или лопаткой, чтобы поддеть её вверх

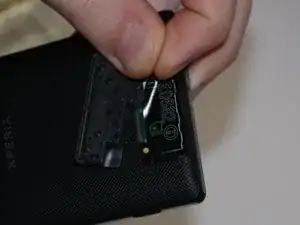

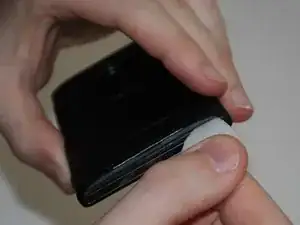

Под этикеткой, показывающей расположение SIM-карты/microSD, находятся 2 винта. Подденьте этикетку вверх, чтобы получить доступ.

Удалите 2 винта Phillips #0, фиксирующих заднюю панель к рамке. Отвертка #0 — единственный инструмент, который понадобится для выполнения этого ремонта.

ПРЕЖДЕ ЧЕМ ПРОДОЛЖАТЬ — Имейте в виду, что способность этого телефона выдерживать погружение в воду (без повреждения внутренних компонентов) БУДЕТ ПОТЕРЯНА, поскольку уплотнитель определённо деформируется или сломается при его снятии

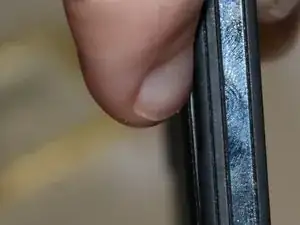

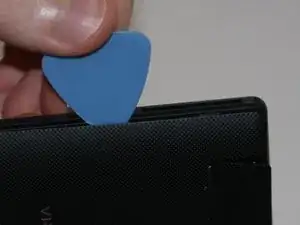

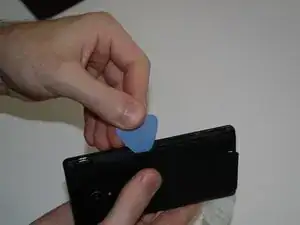

Начните с самого тонкого монтажного инструмента (у меня это заострённая медиатор) и вставьте его между задней крышкой и рамкой. Вы должны услышать, как клей отходит.

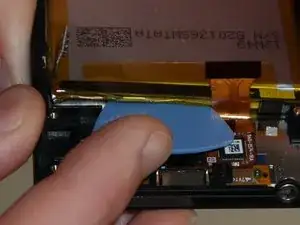

Используйте более тяжёлый пластиковый инструмент или лопаточку внутри образовавшегося зазора и продвигайте её дальше вдоль каждой стороны корпуса.

Возможно, будет удобнее продвигаться по коротким участкам, немного поддевая заднюю крышку от рамки перед тем, как продвинуться дальше

С одной стороны есть 3 пластиковых защёлки и 2 с другой; в этих местах вы почувствуете больше сопротивления при поддевании. Медленно увеличивайте усилие, и они должны с щелчком освободиться

Осторожно, не повредите тонкое покрытие на задней крышке, как показано на фото белой версии ZL.

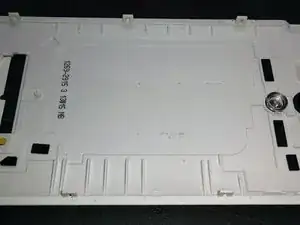

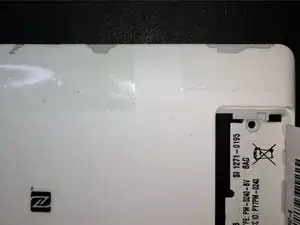

В этом изображении показаны вырезы задней крышки

Прощай, резиновый уплотнитель — так как он уже не будет иметь однородной формы, рекомендуется удалить все оставшиеся кусочки поролона/резины

Делайте это не торопясь и убедитесь, что работа выполнена правильно. Если вы не удалите всё, задняя крышка может не сесть ровно на рамку

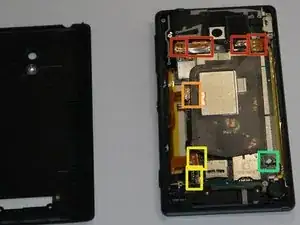

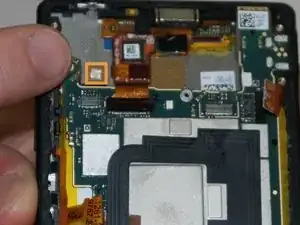

Все перечисленные ленточные кабели нужно будет снять — к счастью, они все имеют штырьковые разъёмы, то есть их достаточно просто отщёлкнуть от платы.

Снятие верхних 4 разъёмов простое — с правой стороны каждого разъёма вставьте монтажный инструмент и подденьте вверх. Кабель аккумулятора (правый угол) требует немного большего усилия

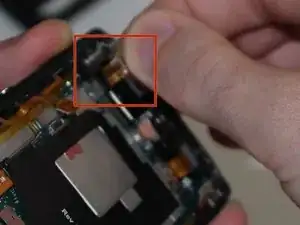

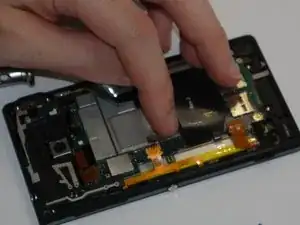

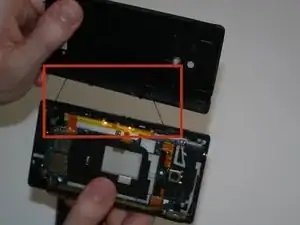

Посмотрите на фото 2 и 3 — отогните антенну NFC (тонкая чёрная деталь) вверх, чтобы открыть медную ленту, соединяющую разъём и металлическую часть платы. Отклейте её от разъёма.

Простое снятие, смотрите верхние 4 (красные) разъёма

Подденьте снизу в месте, где проходят провода. Не потребуется большое усилие, но деталь мала и может быть хрупкой, поэтому действуйте осторожно

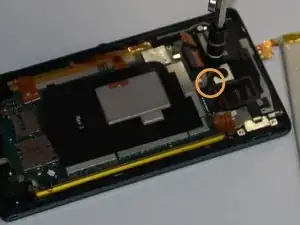

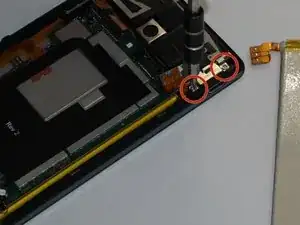

Удалите 2 винта, фиксирующих кронштейн порта зарядки (показана серебристая защёлка)

Снимите металлический кронштейн, поддев с стороны печатной платы (как показано). Он приклеен к порту зарядки; не удивляйтесь, если потребуется дополнительное усилие

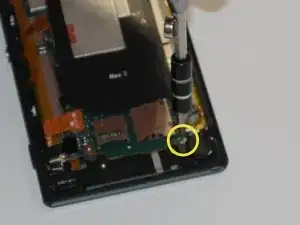

Удалите чёрный винт, расположенный прямо под основной (тыловой) камерой

Два винта с левой стороны материнской платы не одного размера, поэтому для удобства:

Снимите сначала этот

А затем этот

Последний винт расположен внизу материнской платы

Этот шаг включает снятие верхнего модуля камеры и динамика. Прочтите следующие два шага перед началом, так как можно легко оборвать ленточный кабель, если поддевать часть слишком далеко

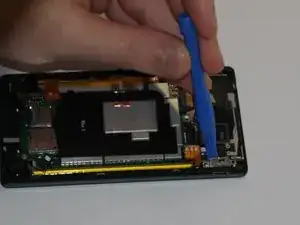

Вставьте лопаточку, как показано. Потребуется некоторое усилие, но правая сторона модуля должна начать отставать от рамки

Моя рука закрывала точку входа, но вам нужно дальше отделить модуль от верхней левой стороны телефона (на фото я держу его вверх ногами)

Будьте очень осторожны при поднимании с третьего места — вы должны только отделить защёлки по бокам, если вы вытащите всю деталь из телефона, вы легко можете оборвать ленточный кабель под сборкой. См. следующий шаг для указаний по полному снятию модуля

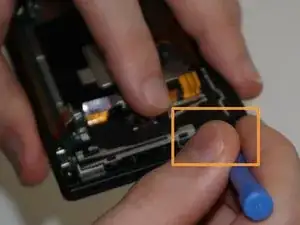

Левый верхний гибкий кабель является причиной дополнительной сложности при полном разделении двух частей. Но поскольку клей относительно небольшой (см. 2-е фото), аккуратно отрывая разъём под углом 90 градусов от телефона медленным и равномерным движением, он должен отсоединиться без повреждения какого-либо кабеля

Обратите внимание, насколько много клея удерживает ленточный кабель на корпусе телефона, но не судите о его влиянии по размеру, иначе вы можете потерять некоторые критические функции телефона!

Это тот гибкий кабель, который, вероятно, порвётся, если вы будете неаккуратны при снятии разъёмов с клея. Я полагаю, что это кабель датчика приближения, который выключает экран, когда ваше лицо близко к телефону (во время телефонного разговора)

Теперь мы можем снять материнскую плату. Начните, поддев с левой стороны телефона, убедившись, что ни один из ленточных кабелей не зацепляется за плату при её подъёме

Цель — поднять материнскую плату примерно под углом 45 градусов с этой стороны, так как порт зарядки нужно вставлять и извлекать под углом (см. фото 2)

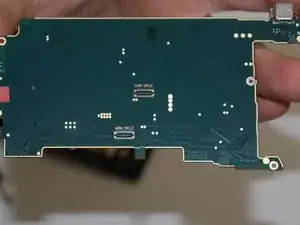

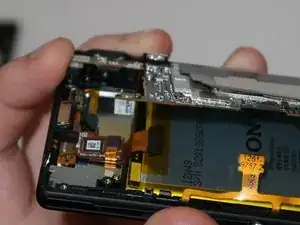

Хотя я выбрал начало подъёма ближе к верхней части платы, на задней стороне нет физических компонентов, поэтому повреждение маловероятно, если вы аккуратны (см. фото 3)

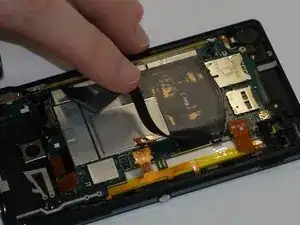

Батарея видна! — имейте в виду, что без термофена (или хотя бы фена) этот шаг будет невозможен, так как клей, который фиксирует батарею к задней части телефона, очень прочный

Перед удалением батареи убедитесь, что оба конца, соединяющие батарею с рамой, отключены от рамки

Мне было удобнее всего добираться между зазором с помощью пинцета и подтягивать ленту вверх, чтобы она отсоединилась.

Большую часть ленты можно оставить на батарее нетронутой, но в конце концов вам придётся полностью снять её со старой батареи и перенести на новую.

Цель — вынуть батарею с минимальным напряжением. Хотя это может быть маловероятно само по себе, сгибание литий-полимерных батарей разрушит их внутренние герметики и МОЖЕТ ДАЖЕ ПРИВЕСТИ К ВЗРЫВУ!

Я не несу ответственности за попытки выполнения этого шага или любых других шагов. Это НА ВАШ РИСК

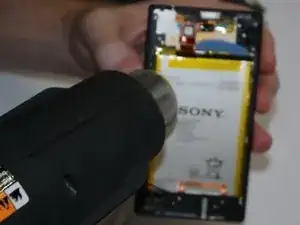

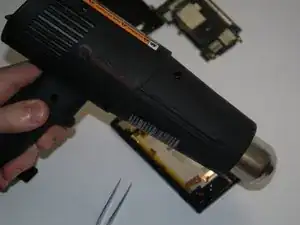

С учётом этого, при средней температуре и постоянном перемещении по всей поверхности батареи прогрейте область примерно минуту, или пока она не станет горячей на ощупь

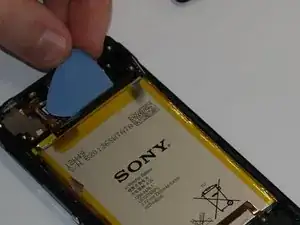

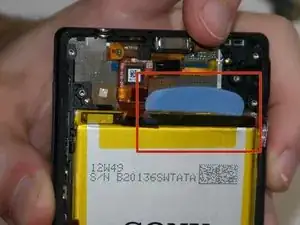

Пока телефон ещё тёплый/горячий (и не обожгите руки), вставьте медиатор/инструмент для вскрытия под батарею сверху. потребуется некоторое усилие

Если всё идёт нормально, вы услышите звук отщёлкивания клея, и ваш инструмент для вскрытия будет дальше скользить под батарею

Если вы добрались так глубоко под батарею, температура, вероятно, значительно снизилась. Поэтому, оставив инструмент внутри, вы снова будете прогревать батарею. Это может деформировать ваш инструмент, если он из пластика, поэтому используйте наименее любимый

Ещё раз равномерно прогрейте область батареи, пока она не станет тёплой/горячей на ощупь

Вставьте второй инструмент для вскрытия рядом с первым, но двигаясь в сторону угла батареи, пытаясь начать отделение с боковой стороны

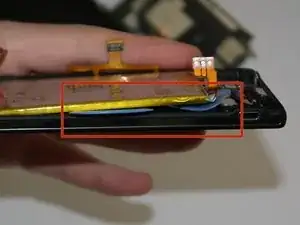

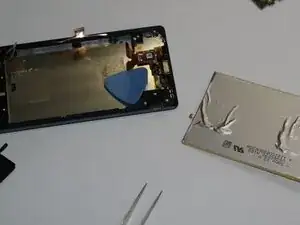

Засуньте инструменты как можно глубже и подденьте вверх. При необходимости повторите процесс нагрева, и с достаточной осторожностью и терпением батарея должна отойти. На третьем фото видны области, где батарея приклеена к корпусу

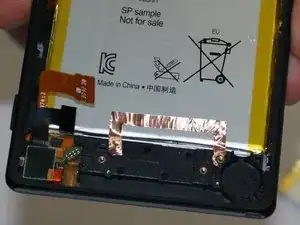

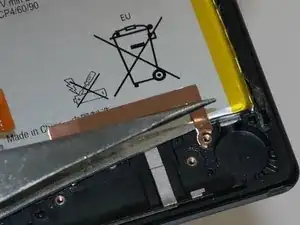

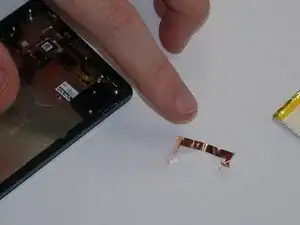

Со старой батареи полностью снимите медную ленту, которая заземляет телефон. Она не очень хрупкая, но её можно сломать. Мой совет — использовать пинцет, но осторожные пальцы тоже подойдут

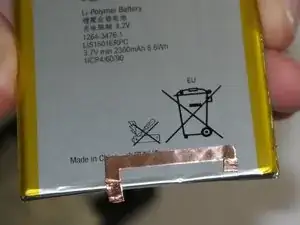

Даже если она согнута, пока она цела, она должна работать с новой батареей. После установки новой батареи поместите ленту над контактом и отверстием для винта, и просто прижмите оставшуюся часть ленты к батарее

Телефон может работать без этой медной ленты, так как она, по-видимому, используется для заземления. Я бы не пробовал этого, если нет других вариантов

Новая батарея, которую я купил, очень плотно сидит в телефоне. Убедитесь, что батарея не согнута при установке, хотя возможно придётся приложить некоторое усилие, чтобы вставить её полностью.

Пусть сила будет с вами

После того как новая батарея закреплена, вы можете начать сборку в обратном порядке. С вашим предыдущим опытом это не должно занять более 15 минут.
