Замена экрана Sony Xperia ZL

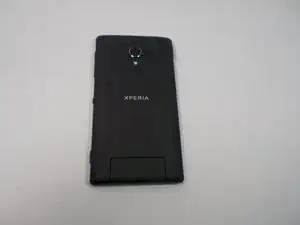

Откройте небольшую крышку в нижней части задней панели.

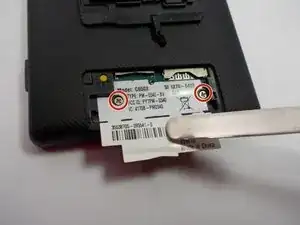

Отогните наклейку под крышкой, чтобы открыть доступ к двум винтам.

Удалите два винта с задней части телефона.

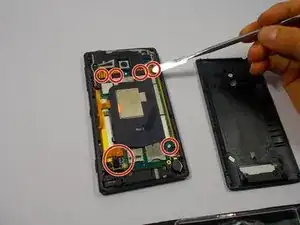

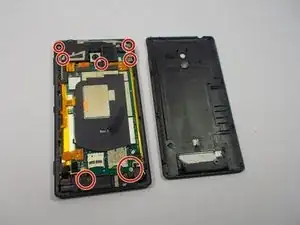

После удаления двух винтов используйте инструмент для поддевания, чтобы снять заднюю крышку телефона. Затем возьмите отвертку JIS J00 и выкрутите пять винтов, показанных на фото.

После извлечения винтов отсоедините разъемы, отмеченные кругом слева, с помощью маленького пластикового инструмента для поддевания.

Осторожно подденьте разъемы, всегда используя пластиковый инструмент. Использование металлического инструмента может повредить аккумулятор и привести к возгоранию.

Последний разъем находится под черной наклейкой. Отогните черную наклейку и отсоедините последний разъем.

После отсоединения всех разъемов можно безопасно снять камеру и все её компоненты с помощью пластикового инструмента для поддевания.

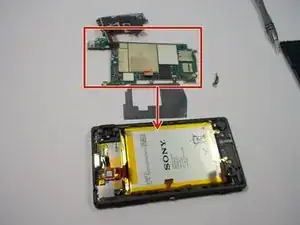

Снятие камеры и её компонентов облегчает снятие электрической платы. Аккуратно подденьте и снимите электрическую плату.

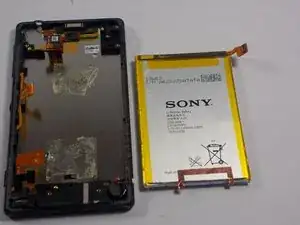

Возьмите маленький пластиковый инструмент для поддевания и вытащите аккумулятор. Аккумулятор приклеен к телефону лентой, поэтому его может быть трудно поддеть. Попробуйте поддевать аккумулятор с разных углов.

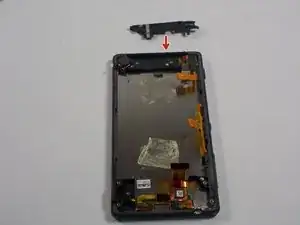

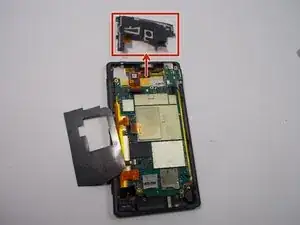

После удаления аккумулятора снимите пластиковую накладку, расположенную в верхней части телефона, используя металлическую лопаточку.

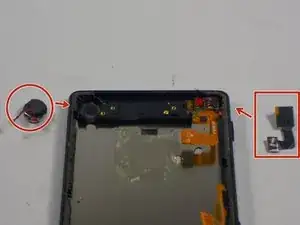

После снятия пластиковой накладки можно извлечь фронтальную камеру и приёмник сигнала. Используйте лопаточку для поддевания, чтобы снять эти элементы. Будьте осторожны при снятии приёмника сигнала — под ним есть клеевая лента.

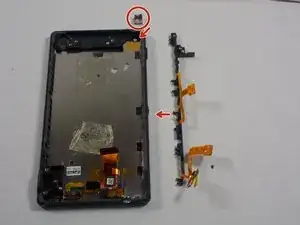

Далее подденьте длинную пластиковую деталь, идущую по периметру левой стороны телефона. Эта деталь содержит кнопки громкости и питания. Маленький компонент, где размещается камера, нужно будет снять. Будьте осторожны при снятии передних компонентов камеры — под ними есть клеевая лента.

Затем возьмите маленький инструмент для поддевания, чтобы отделить стекло экрана от рамки вокруг него. В большинстве процедур переднее стекло трескается на этом этапе, но, к счастью, в нашем случае этого не произошло. Допустимо, если стекло треснет — просто убедитесь, что вы сняли всё стекло.

Хороший совет — поддевать в точках, показанных на изображении.

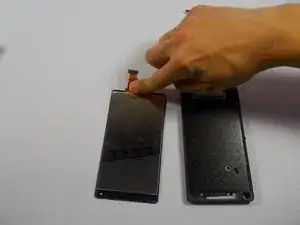

После подъёма стекла аккуратно отодвиньте клейкую ленту по краям телефона. После её снятия осторожно извлеките экран из рамки и убедитесь, что сенсорный модуль, соединённый с экраном, также аккуратно извлечён.

Сенсорный модуль извлекается через небольшое отверстие у основания телефона. Это нужно сделать очень аккуратно.
